双风扇散热独立显卡钣金结构设计方案

　　在桌面级计算硬件的结构开发环节，散热模组与外壳钣金的匹配设计，直接决定了硬件长时间高负载运行的稳定性，这款双风扇布局的显卡结构，正是针对中高端桌面GPU的散热需求做的钣金设计实践。从实际装机场景来看，这类结构需要适配标准ATX、MATX机箱的PCIe扩展槽安装位，安装边界严格遵循PCIe设备的通用尺寸规范，金手指端到输出挡板端的长度控制在常规双槽显卡的尺寸区间内，整体厚度适配双槽机箱扩展空间，不会挤占相邻PCIe插槽的安装位置，挡板端的接口预留位也符合常规显示输出接口的排布标准，能兼容常规机箱的挡板固定孔位。

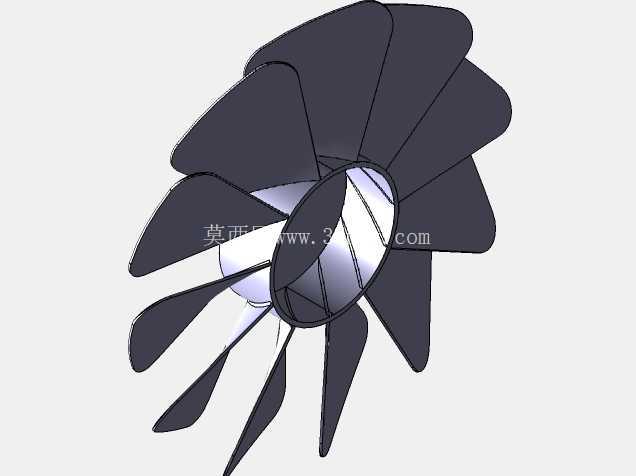

　　设计过程中最先考量的是风道的合理性，两个轴流风扇的安装位做了下沉式处理，风扇与散热鳍片之间预留了足够的进风导流空间，风扇固定位的钣金压铆螺母柱位置精度控制在0.1mm以内，避免风扇运行时因为安装偏差产生共振噪音。外壳的钣金折弯角度经过反复调整，上盖的斜切造型一方面是为了优化进风侧的气流导向，让风扇吸入的冷风能更均匀地覆盖下方散热鳍片的整个区域，减少鳍片边缘的散热死角，另一方面也能在有限的空间内避让主板上靠近PCIe槽位的 tall 型内存散热马甲，避免装机时出现硬件干涉。

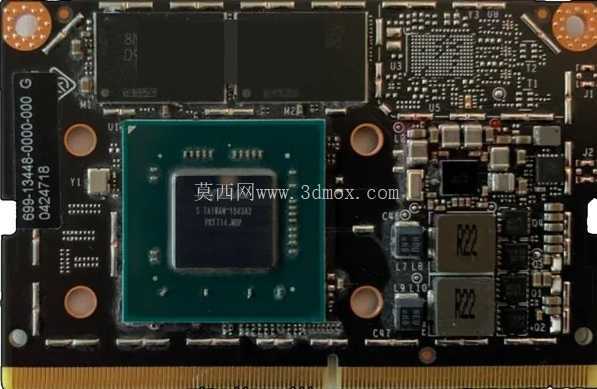

　　从功能特性来看，外壳钣金上的阵列式通风孔不是随意排布的装饰孔，每个孔位的位置都对应下方PCB板上的供电模组、显存颗粒的发热区域，除了主风道从鳍片方向抽风排出机箱外，侧部的通风孔能辅助带走PCB板上辅助发热元件的积热，避免供电区域因为热量堆积出现降频。钣金件的边缘全部做了卷边处理，一方面是提升钣金外壳的结构强度，避免薄钣金在安装、运输过程中出现变形，另一方面也能防止装机时锋利的钣金边缘划伤操作人员的手部，或是割伤机箱内的线材。

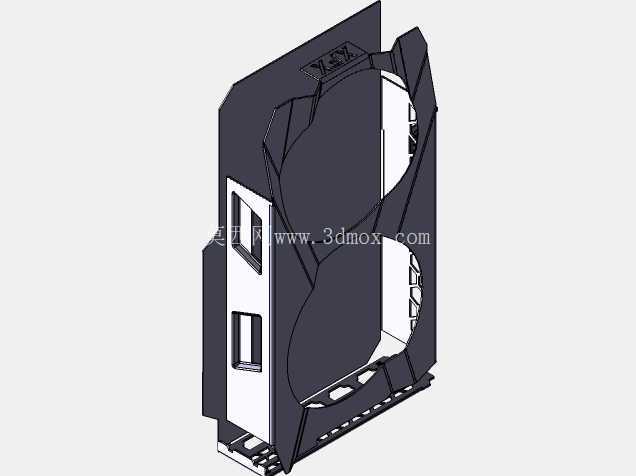

　　在结构连接的设计上，外壳与内部散热骨架、PCB板的固定点位做了均匀分布，靠近挡板端、风扇中部、尾部端各设置了固定连接位，每个固定位都做了凸包加强处理，避免长期使用后钣金固定位出现开裂。显卡尾部的格栅结构除了辅助出风外，还预留了显卡供电接口的避让空间，不管是8pin还是双8pin的供电插头，都能在不拆卸外壳的情况下顺利插拔，不会被钣金边缘卡住。

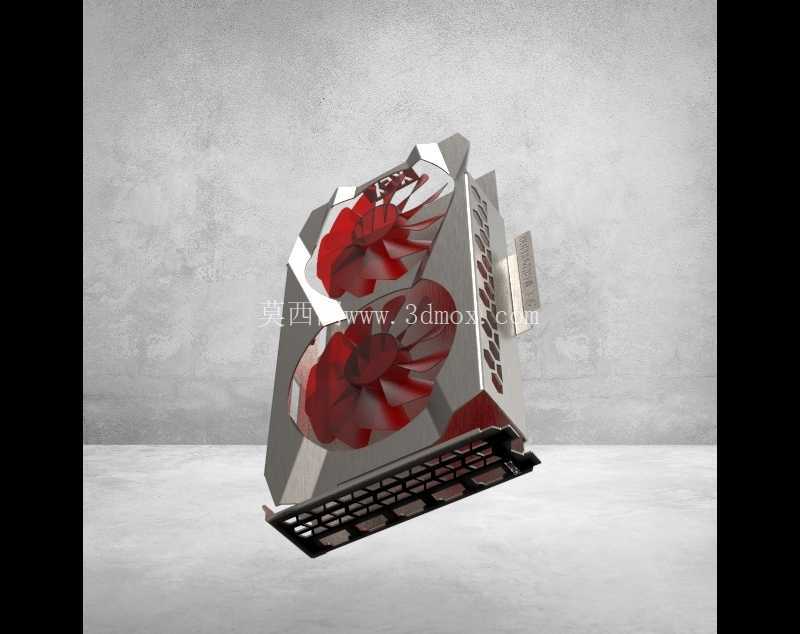

　　实际建模过程中，钣金的折弯系数按照常用的SECC电解镀锌钢板的材料特性设置，所有折弯内角都做了R角处理，避免折弯处出现应力集中导致的开裂，表面的红色风扇装饰圈是和钣金外壳做的卡扣式连接，不需要额外打胶或者螺丝固定，方便后期维护时拆卸清理风扇积灰。整个结构的装配公差经过反复校核，钣金外壳和内部散热模组之间预留了0.3mm的装配间隙，既不会因为间隙过大出现外壳晃动，也不会因为公差过小导致装配时出现卡滞。

　　从行业应用的角度来说，这类钣金结构设计不仅适用于桌面独立显卡，同样的设计思路也可以复用到工业计算卡、服务器加速卡的散热外壳设计中，只需要根据对应板卡的尺寸调整安装孔位和风道布局即可，双风扇的布局相比单风扇结构能在相同噪音水平下提供更高的散热效率，相比三风扇结构又能控制整体长度，适配更多小尺寸机箱的安装需求，在消费级桌面硬件和小型工业计算设备领域都有很广的适用空间。设计时还考虑到了批量生产的工艺性，所有钣金特征都符合常规冲压、折弯工艺的加工要求，没有特殊的异形结构需要开定制复杂模具，能有效控制批量生产的加工成本，同时表面处理可以根据需求做喷塑、阳极氧化等不同工艺，适配不同的产品外观定位。
