闭式离心输送泵叶轮结构设计

　　在流体输送类旋转设备的核心过流部件里，叶轮直接决定整机的水力效率、运行稳定性与工况适配范围，这套闭式离心叶轮的结构建模，完全围绕工业现场泵组的实际装配与运行需求展开。从现场应用场景来看，这类叶轮既可以适配清水输送、循环供水类的常规离心泵，也可通过流道型线微调适配含微量杂质的工艺流体、油气混输工况或者润滑冷却油路的增压单元，在化工流程、市政供水、机床冷却系统、小型油气输送管线里都能见到同结构叶轮的应用。叶轮运行时随泵轴高速旋转，通过叶片对腔体内流体做功，将原动机输入的机械能转化为流体的压力能与动能，完成流体的增压输送，闭式叶轮的前后盖板结构可以最大程度减少叶轮出口处的流体回流泄漏，相比开式、半开式叶轮，在输送洁净或者低含固量流体时效率优势十分明显。

　　建模过程中首先敲定的是安装边界尺寸：叶轮中心的轮毂内孔与泵轴采用过渡配合，轴孔位置预留了键槽安装空间，保证扭矩传递过程中不会出现周向打滑，轮毂轴向长度匹配泵腔内部的轴端安装距，叶轮装入后背面与泵体密封腔的间隙控制在工程允许的范围内，既避免运转时出现动静部件摩擦，也不会因为间隙过大造成容积损失升高。叶轮的外缘直径匹配泵体蜗壳的内腔尺寸，叶轮出口宽度和蜗壳流道的入口宽度对齐，保证流体从叶轮流道甩出后可以顺畅进入蜗壳扩压段，不会出现流道突变造成的局部涡流损失。

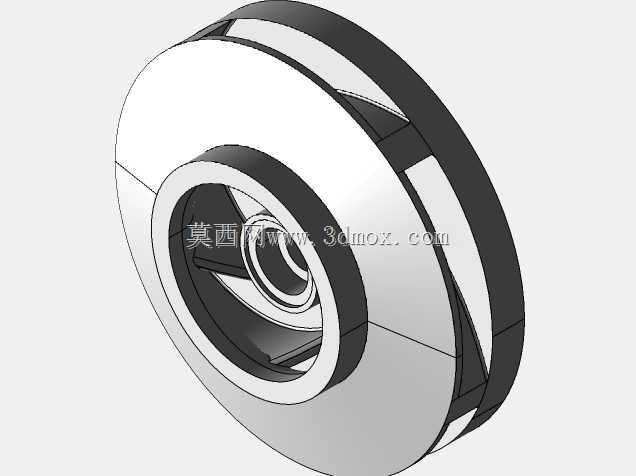

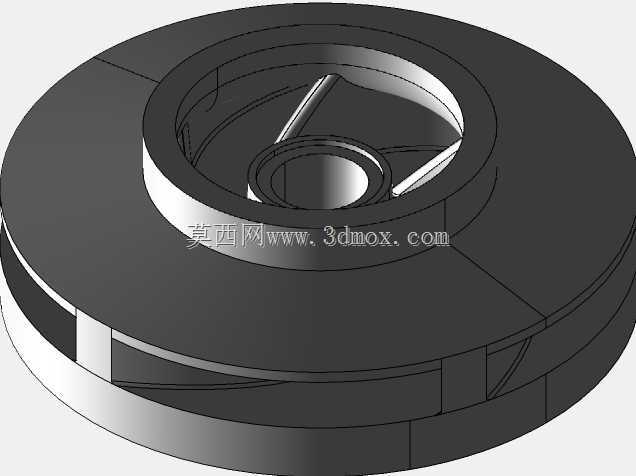

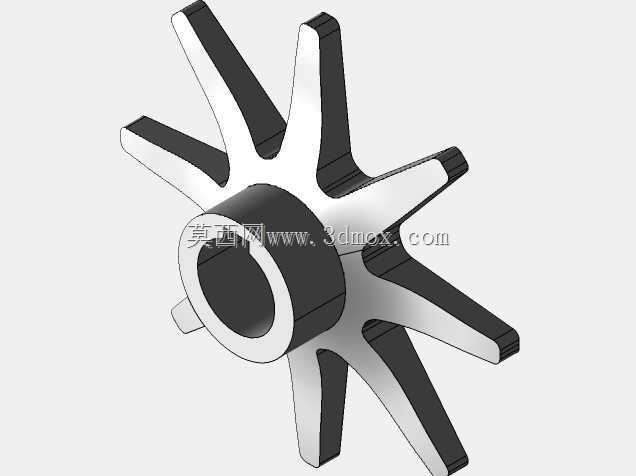

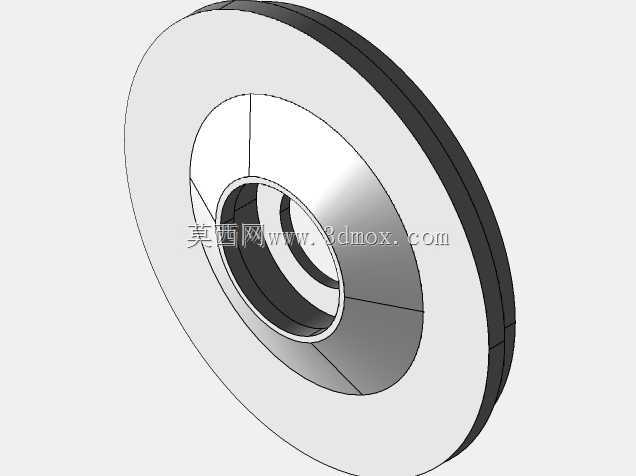

　　结构设计上，这款叶轮采用后弯式叶片布局，叶片型线从轮毂侧的入口位置沿径向平滑延伸至外缘出口，叶片入口角针对流体轴向进入叶轮的来流方向做了适配，降低流体进入叶轮流道时的冲击损失，叶片数量选取兼顾了流道通流面积与单叶片做功能力，既不会因为叶片过多造成流道堵塞、流体沿程阻力升高，也不会因为叶片过少导致单个流道内流体滑移损失过大、增压能力不足。前后两块圆形盖板分别布置在叶片的两侧，前盖板中心开设的流体入口为渐扩式喇叭口结构，引导吸入管路来的流体平缓转向进入叶轮流道，避免入口处出现局部流速突变引发气蚀；后盖板与轮毂连为一体，在后盖板靠近轮毂的位置预留了平衡孔结构，可将叶轮后腔的高压流体少量回流至入口侧，平衡叶轮前后盖板因为压力差产生的轴向力，降低泵组轴承的轴向载荷，延长轴承使用寿命。

　　外形细节处理上，叶轮所有流道内的叶片与盖板交接位置都做了圆角过渡，完全避免直角尖角结构，一方面可以减少流体在拐角处的滞流与涡流，降低水力损失，另一方面也能消除结构应力集中，让叶轮在高速旋转时的应力分布更均匀，盖板外缘做了等厚设计，整叶轮做动平衡校验时的去重区域预留充足，出厂动平衡校正时可以在外缘端面少量去重，将运转振动值控制在规范允许区间。针对3D打印的试制需求，整个叶轮的装配拆分逻辑也做了优化，流道内部的支撑结构在打印完成后可以顺利清理，不会出现封闭流道内残留支撑无法取出的问题，打印成型后的叶轮可以直接装入试验泵腔完成性能测试，验证不同叶片角度下的流量扬程曲线，为后续批量铸造或者机加工生产提供结构依据。整套结构的所有配合面、过流面的尺寸逻辑都和实际工业泵的安装标准对齐，不存在脱离装配实际的理想化结构，不管是用来做泵组性能改造的方案验证，还是作为离心泵结构设计的参考样件，都能直接对应到工程实际的安装与运行需求。
