减压阀配套转向节接头结构设计

　　在工业流体管路系统的减压阀配套组件中，转向节接头是承担管路转向、刚性连接与应力分散的核心连接件，其结构合理性直接影响减压阀组的安装适配性与长期运行稳定性。这类接头主要应用在需要改变管路走向、同时存在小幅振动的流体输送场景，比如化工车间的减压阀组旁通管路、实验室气路的压力调节段、小型液压站的调压回路中，既可以实现不同走向管路的刚性对接，也能通过自身的叉形结构分散管路热胀冷缩产生的内应力，避免应力集中传递到减压阀阀体，造成阀座密封面错位、调压弹簧偏载等问题。

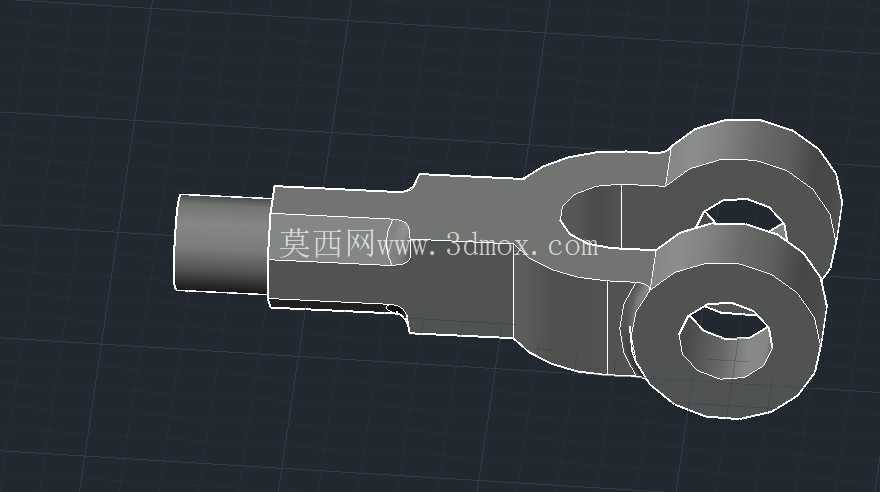

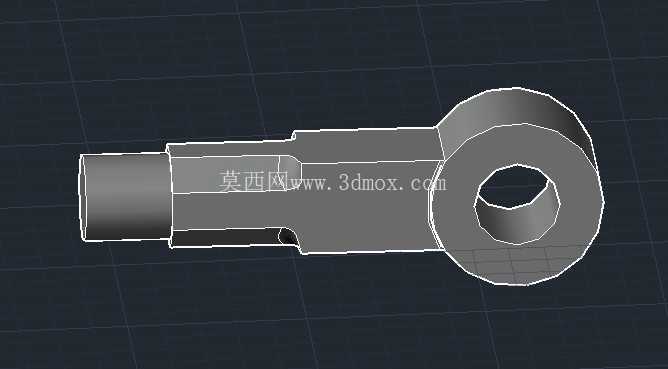

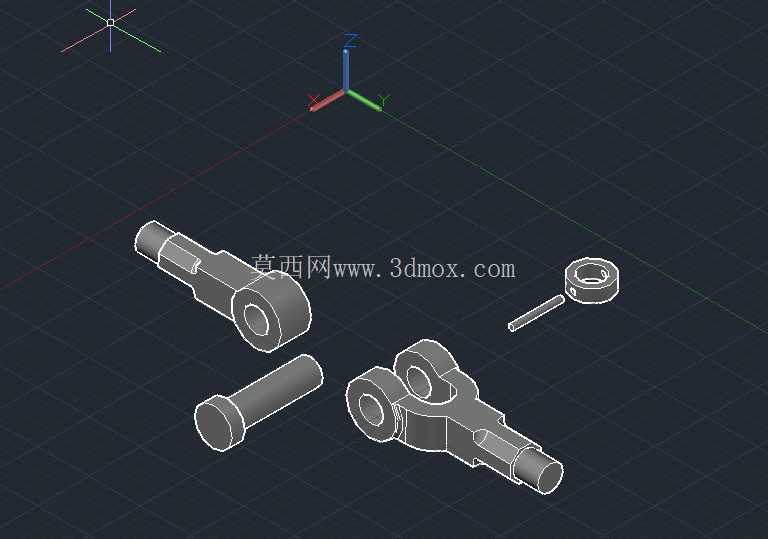

　　从结构设计逻辑来看，该接头采用分体组合式结构，包含叉形连接主体、锁紧销轴、对接端紧固销三个核心组成部分，没有采用一体化铸造或锻造的整体结构，核心考量是兼顾安装便利性与维护更换成本。叉形主体的两个叉臂端部做了等直径的同轴销孔设计，销孔与销轴采用H7/h6的间隙配合，既保证安装时销轴可以顺利穿入，又能控制配合间隙在0.02mm以内，避免连接后出现径向窜动，影响管路对接的同轴度。对接端的外圆柱面加工有等距环形槽，这类环形槽并非用于螺纹连接，而是配合管路卡套实现密封卡紧，环形槽的槽深控制在0.8mm，槽边做R0.2的圆角过渡，避免卡紧时划伤卡套内壁的密封层，同时可以增大卡套与接头的接触摩擦力，防止管路受压力冲击时出现拔脱问题。

　　在安装边界的尺寸设计上，叉形主体的两个叉臂间距预留了12mm的安装空间，适配厚度10mm以内的管路对接耳板，销轴的有效连接长度比叉臂外侧间距长3mm，两端可以加装开口销实现轴向锁止，避免设备运行过程中销轴受振动脱出。接头整体的转向中心到对接端面的距离控制在45mm，这个尺寸是结合常规DN10通径减压阀的旁通接口安装空间确定的，既不会因为转向半径过小造成管路弯折死区，也不会因为尺寸过大占用过多阀组安装空间，在紧凑的阀组安装布局中可以直接适配标准安装孔位，不需要额外加工转接板。锁紧销轴的直径设计为6mm，采用45号钢调质处理，表面硬度达到HB220-250，既可以承受管路额定1.6MPa压力下产生的横向剪切力，又具备足够的韧性，在管路出现小幅振动时不会发生脆性断裂。

　　从实际使用的功能特性来看，该接头的转向结构可以实现单平面内90度范围的角度调整，安装时不需要提前精准测量管路的对接角度，在现场安装时可以根据实际管路走向微调对接角度，降低现场施工的对位难度，尤其适合改造项目中管路走向存在偏差的场景。接头的所有配合面都做了去毛刺处理，叉臂的内侧端面加工有0.5mm深的沉台，对接耳板装入后可以实现轴向定位，不需要额外加装调整垫片，减少安装时的零件数量。对接端的环形槽末端设计有15度的导向锥面，安装卡套式管路时可以顺利将管路导入接头内孔，避免硬插造成卡套密封圈切边，影响管路密封性能。

　　在设计过程中，特意规避了传统转向接头容易出现的应力集中问题，叉臂与主体连接的根部做了R3的圆角过渡，没有采用直角衔接结构，通过有限元受力校核，在1.5倍额定压力的载荷下，该位置的最大应力集中系数从传统直角结构的3.2降低到1.4，远低于材料的许用应力值，长期运行下不会出现根部断裂的问题。销轴的两端采用平端设计，没有突出的锁止凸台，安装后整体外形没有突出的尖锐结构，避免在狭小的阀组安装空间内划伤施工人员，也不会和周边的管路、阀体发生运动干涉。接头的内孔通径与对接管路保持一致，没有做缩径设计，避免流体经过时产生局部节流，造成不必要的压力损失，影响减压阀的压力调节精度，经过流道阻力测算，流体经过该接头时的压力损失不到0.01MPa，对于常规的低压流体输送系统几乎不会产生影响。

　　这类接头的适配场景并不局限于减压阀组的配套，在小型气动控制系统、低压润滑管路、实验室分析仪器的气路连接中都可以使用，只要是通径匹配、需要平面转向的刚性管路连接场景，该结构都能满足使用要求。相比传统的直角弯头，这种带转向调整功能的接头不需要在安装时精准控制管路的预制角度，现场适配性更强，相比软管连接，刚性结构的接头具备更好的耐压性能与抗老化性能，不需要定期更换软管，降低设备的长期维护成本。在三维建模过程中，所有配合尺寸都按照机械加工的公差要求做了参数化设置，修改通径、安装间距等参数时可以直接驱动模型更新，不需要重新绘制结构，方便后续衍生不同规格的系列化接头产品，适配不同通径、不同压力等级的管路连接需求。
