1.2T双效蒸发器工艺管路布局设计

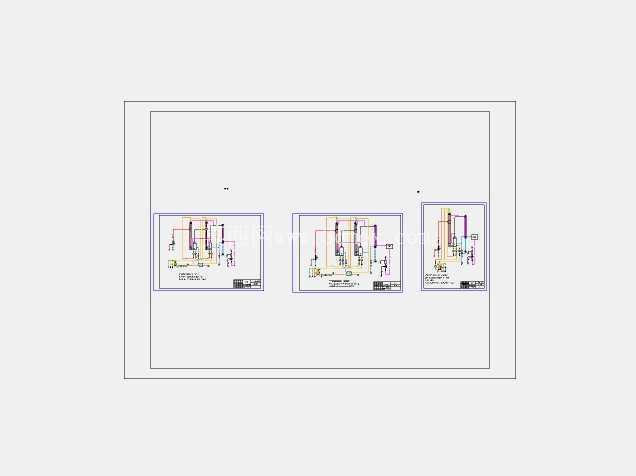

　　在食品加工、制药浓缩、工业废水处理等场景中，双效蒸发器是实现溶剂低温蒸发、物料浓缩减量的核心工艺设备，这套1.2T处理量级的双效蒸发工艺管路布局，完全围绕连续化生产的实际运行需求搭建，从工程落地角度覆盖了从物料进料、一效二效热量梯级利用、二次汽分离、浓缩液出料到真空减压调控的全流程节点。不同于单效蒸发设备的高能耗缺陷，这套工艺设计将一效蒸发产生的二次蒸汽作为二效加热的热源，仅需要在首效接入生蒸汽，就能完成两级蒸发的热量供给，整体蒸汽耗量相比同处理量单效设备降低近五成，非常适合中小型生产线的连续浓缩作业，不管是中药提取液的低温浓缩、食品发酵液的脱水，还是高盐废水的蒸发减容，都能匹配对应的工艺参数调整空间。从管路布局的设计逻辑来看，整套流程图优先考虑了生产操作的便捷性与检修可达性，所有阀门节点都设置在操作面可触及的高度，减压调控阀组集中布置在真空管路入口段，不需要操作人员绕到设备背面就能完成压力、流量的实时调节；一效与二效的加热室、分离室之间的管路走向做了最短路径优化，减少蒸汽输送过程中的热量损耗，同时在管路低点设置了排净口，每次停机后可以完全排空管路内的残留积液，避免长时间停机残留物料变质结垢，堵塞管路通道。

　　在安装边界的适配性上，这套工艺布局对应的设备占地可以适配常规层高4米以上的工业厂房，主设备安装基础预留了0.8米的操作检修通道，管路支架的间距按照不同管径的承重要求做了对应排布，蒸汽管路设置了3‰的坡度，避免冷凝水在管内积聚形成水锤，冲击管路焊缝与阀门密封件。针对蒸发过程中容易出现的跑料、液沫夹带问题，工艺设计里在两个分离室的二次汽出口都设置了除沫装置的管路接口，配套的视镜接口可以实时观察分离室内的液位与料液沸腾状态，配合进料管路上的流量调节阀，能根据出料浓度的实时检测数据动态调整进料速率，避免进料过快导致料液被二次汽带入下一效加热室，在换热管壁形成结焦层降低换热效率。

　　真空系统的管路设计做了管径梯度优化，从分离室到真空泵入口的管径逐步放大，降低管路沿程阻力，保证二效蒸发腔体能稳定维持在对应的负压状态，让料液能在更低的沸点下完成蒸发，对于热敏性物料来说，更低的蒸发温度能最大程度保留物料中的有效成分，避免高温长时间加热导致的成分变性。整套工艺的阀门选型匹配了不同管路的介质特性，蒸汽管路采用耐高温的截止阀，真空管路采用密封性更好的球阀，料液管路采用流道通畅不易积料的隔膜阀，不同功能的阀门在流程图上做了明确的标识区分，现场安装时可以直接对照图纸完成阀组的定位与管路对接，不需要二次调整管路走向。

　　在设备运行的安全冗余设计上，生蒸汽入口管路上设置了安全阀与压力表接口，当蒸汽压力超过设定阈值时能自动泄压，避免加热室超压；各效的液位计接口预留了高低液位报警的安装位置，当液位低于下限时能自动联锁关闭加热蒸汽阀，防止干烧损坏换热管，当液位高于上限时能自动加大出料量，避免液位过高导致跑料。从三维建模的角度来看，这套工艺流程图可以直接作为三维管路布线的底图，所有管路的接口位置、阀门安装尺寸、设备相对定位都做了明确的尺寸标注，在进行厂房三维布局时，可以直接导入对应设备的三维模型，按照流程图的管路走向完成管线综合排布，提前规避管路与厂房梁柱、其他配套设备的干涉问题，减少现场安装时的管路改造成本。对于中小型生产企业来说，这套1.2T处理量的双效蒸发工艺既不会因为处理量过大造成设备闲置浪费，也能满足常规批次生产的产能需求，工艺路线成熟稳定，操作门槛低，普通操作工经过简单培训就能完成日常的运行操作与常规维护，设备运行过程中的故障点少，维护成本低，相比多效蒸发设备的高投资成本，双效工艺在能耗与投资成本之间找到了非常好的平衡点，是中小产能浓缩作业场景下性价比极高的工艺方案。
