定制六角形防涡流板型材结构设计

　　在减压阀等流体控制阀门的流道设计中，介质流经阀腔时容易因流道截面突变、流向转折形成局部涡流，这类涡流不仅会带来额外的压力损失，还会引发阀内件的振动、气蚀，长期运行下会加速密封面冲蚀，影响阀门的调压精度与使用寿命，防涡流板型材正是针对这一工程痛点设计的整流构件。这款防涡流板采用定制化六角形阵列排布作为核心整流结构，区别于传统圆孔整流板的结构形式，六角形单元在相同开孔率下具备更优的结构刚度，相邻单元之间的筋条排布更均匀，能对流过的紊乱介质进行多维度的梳理，打散大尺度的涡流团，将紊乱的紊流逐步整理为更平顺的层流状态，降低介质对阀内节流件的直接冲击。

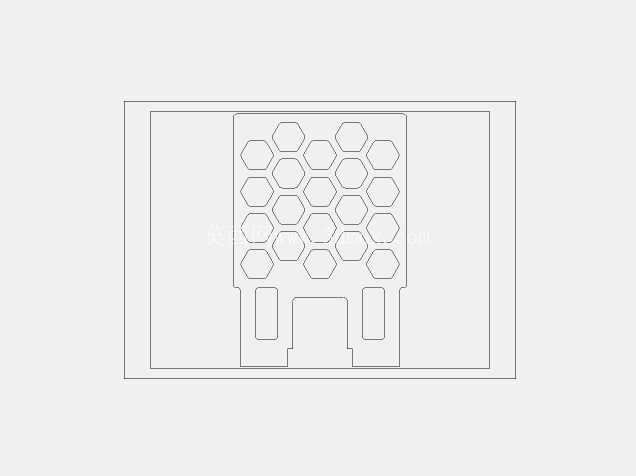

　　从结构设计思路来看，板型的整体轮廓匹配减压阀阀腔的安装槽位尺寸，外围预留的平直安装边能够直接嵌入阀腔预设的卡槽内，不需要额外设计复杂的固定结构，安装时直接沿阀腔轴向推入即可完成定位，板体下方预留的两个对称矩形槽与中间的凸台结构，完全适配阀腔内的导向筋与定位凸台，安装后不会出现周向转动或者轴向窜动的问题，能够长期承受介质的持续冲刷而不发生位移。六角形阵列的排布经过流场仿真优化，靠近板体边缘的六角单元尺寸与中心区域保持一致，阵列的排布密度兼顾整流效果与通流能力，不会因为增设整流板带来过大的通流阻力，保证阀门在额定开度下的流量系数满足设计要求。

　　板体的厚度根据阀腔的安装空间设定，既保证足够的结构强度，在高压差工况下不会发生形变，又不会占用过多的阀腔内部空间，避免影响其他阀内件的装配。在实际应用场景中，这类防涡流板型材多用于工业管路系统的减压阀、稳压阀内部，安装在节流件的上游侧，当上游介质经过弯头、变径段流入阀腔时，先经过防涡流板的整流作用，消除介质的横向速度分量，让介质以更均匀的流态接触节流面，不仅能提升调压的稳定性，还能降低涡流引发的流动噪声，改善管路系统的运行工况。板体采用型材加工的形式，能够保证批量生产时的结构一致性，六角形的冲孔结构在型材挤出阶段即可成型，后续只需要根据具体阀型的尺寸要求裁切外轮廓、加工定位槽即可，加工效率更高，成本控制更优。

　　从安装边界来看，板体的外轮廓尺寸与阀腔的内径保持小间隙配合，间隙值控制在合理范围内，既保证安装时的顺畅性，又避免介质从板体边缘旁通，影响整流效果；下方的定位结构与阀腔的配合公差按照IT7级精度设计，保证装配后的定位精度，不会因为装配偏差导致流道对中不良。在结构细节上，六角形单元的棱边都做了微小的圆角处理，避免尖锐棱边在介质长期冲刷下出现应力集中导致的结构损坏，同时也能减少棱边处的局部涡流产生，进一步提升整流效率。对于不同压力等级的减压阀应用场景，只需要调整板体的材质与厚度，不需要改变六角形阵列的核心结构，即可适配不同工况的使用需求，结构的通用性较强。在三维建模过程中，这类型材结构需要重点关注六角阵列的排布间距、筋条厚度的均匀性，以及安装定位结构的尺寸公差，建模时需要同步考虑后续型材挤出的工艺可行性，避免出现壁厚不均、尖角等不利于加工的结构，同时要和阀腔的三维模型做装配干涉检查，确保板体装入后不会和阀杆、节流锥等其他运动部件发生干涉，保证阀门动作的顺畅性。
