减压阀用弧形安装支座结构设计

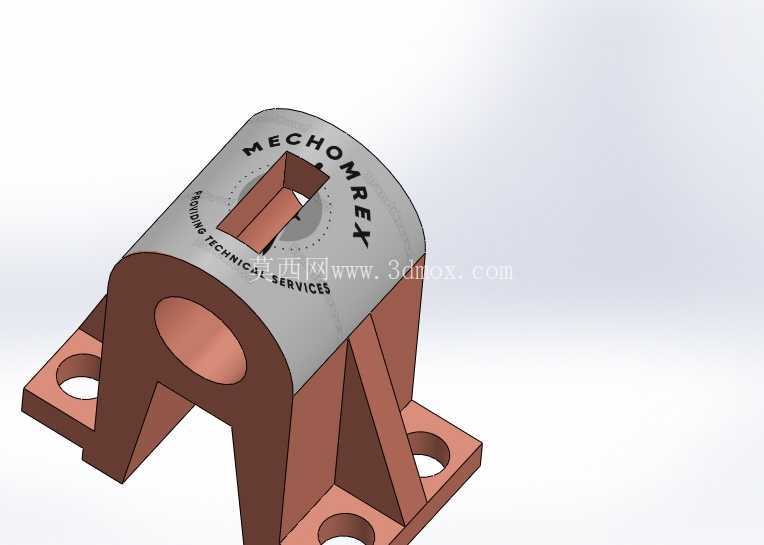

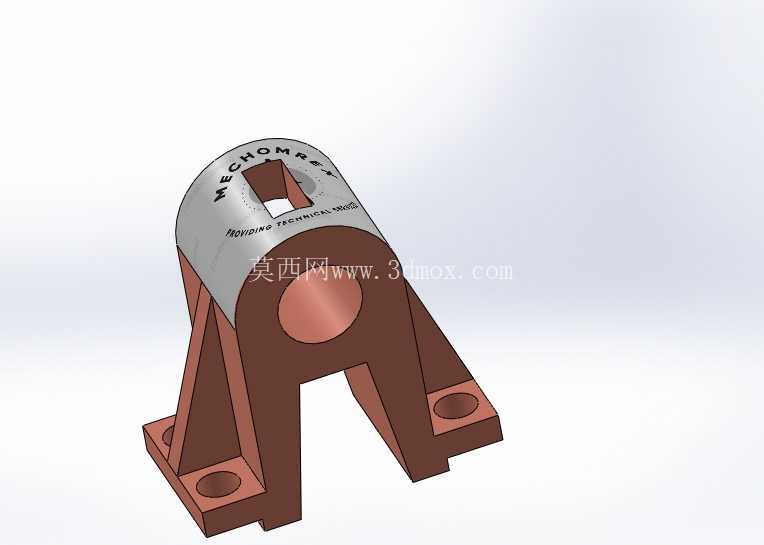

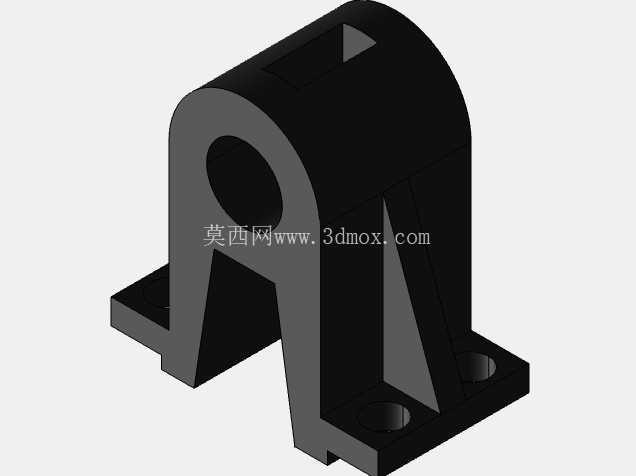

　　这款弧形支座类零件，主要配套减压阀类流体控制元件使用，在工业流体管路系统、小型液压动力单元、实验室气路排布场景中都能见到这类结构的身影，核心作用是为阀类元件提供稳定的安装基准，同时抵消管路运行中产生的振动、径向冲击力，避免阀件连接部位因长期受力出现密封失效、连接松动的问题。从结构设计逻辑来看，零件上部采用半圆弧包裹式结构，弧面内径与配套减压阀的圆柱壳体外径做过渡配合设计，弧面预留的矩形通槽，一方面是为了避让阀件表面的调节旋钮、标识刻印区域，避免安装时出现干涉，另一方面也能在装配时作为定位基准，让阀件的安装角度快速对齐管路走向，减少现场装配的调整时间。

　　弧面内侧做了0.2mm的微倒角处理，既可以消除机加工产生的锐边毛刺，避免安装时刮伤阀件表面的防腐涂层，也能在压装装配时起到导向作用，降低装配难度。下部的支撑结构采用三角加强筋布局，连接弧面主体与底部的安装法兰，筋板厚度根据受力仿真结果设置，在保证整体抗扭、抗弯强度的前提下，尽可能减少零件的整体重量，降低材料成本。底部三个带安装孔的法兰支脚呈三角分布，每个支脚的安装孔都做了沉头设计，适配内六角圆柱头螺钉的安装尺寸，沉头深度刚好覆盖螺钉头部高度，保证安装后螺钉头部不突出支脚平面，避免安装平面出现虚接的问题。支脚的安装孔中心距按照通用阀类安装的标准间距设置，能够适配多数常规安装面板、管路支架的孔位，不需要额外做打孔改造。从实际使用的受力角度分析，这类支座在工作状态下，主要承受阀件自身的重力、管路流体流动产生的脉冲冲击力，以及设备启停时的瞬时振动载荷，因此在结构设计时，特意将支撑筋板的受力方向与主要冲击载荷方向对齐，让筋板主要承受压应力而非剪应力，大幅提升结构的疲劳寿命，避免长期使用后出现筋板开裂、支座变形的问题。零件的外形轮廓在建模时做了多处圆角过渡，尤其是筋板与主体、支脚连接的位置，都采用了R3-R5的圆角处理，既可以减少应力集中点，也能优化铸造或者3D打印加工时的工艺性，避免出现尖角处的填充不足、应力开裂问题。

　　安装边界方面，零件底部的三个支脚共面，平面度公差控制在0.1mm以内，保证安装后支座不会出现倾斜，上部弧面的轴线与底部安装平面的平行度公差控制在0.15mm，避免阀件安装后出现轴线偏移，导致管路连接错位、密封面受力不均的问题。弧面的轴向长度根据配套阀件的夹持长度设计，既保证足够的夹持接触面积，避免阀件在弧面内出现转动，也不会过多遮挡阀件的操作、接口区域。在实际选型应用时，这类支座可以根据管路的安装方向调整固定方式，既可以通过底部支脚固定在水平安装面板上，也可以搭配L型支架固定在垂直立面的安装架上，适配不同的管路排布场景。

　　相较于传统的全包式阀类安装座，这款半开放的弧形支座结构，在保证支撑强度的同时，预留了足够的阀件操作空间，日常维护时不需要拆卸支座就可以直接调节减压阀的压力参数、观察阀件的工作状态，大幅降低后期运维的操作难度。建模过程中，所有配合尺寸都按照公差配合要求预留了合理的装配间隙，弧面与阀件的配合采用H7/h6的间隙配合标准，既保证装配时能够顺利压入，也不会因为间隙过大导致阀件出现晃动。支脚的安装孔直径比配套螺钉大0.5mm，预留了一定的安装调整余量，抵消现场安装时的孔位加工误差，降低装配时的对孔难度。整体结构没有复杂的异形曲面，所有特征都采用规则的拉伸、切除、筋板命令生成，不管是采用金属切削加工、铸造加工还是增材制造，都有很好的工艺适配性，不需要特殊的工装夹具就可以完成加工生产，能够有效控制零件的制造成本，适合批量配套减压阀产品做标准化安装配件使用。
