带安装固定耳的USB B型母座接插件结构

　　在工业控制外设、老式打印设备、专业音频接口、工业数据采集终端的硬件连接场景里，USB B型接口是应用周期极长的一类数据传输接插件，和常见的消费级USB A型接口不同，这类B型接口的设计初衷就是面向设备端的固定安装，避免频繁插拔导致的接口松脱、引脚脱焊问题，很多服役超过十年的工业打印机、外置数控设备编程器、专业调音台的上行数据接口，都在使用这类结构的接插件。

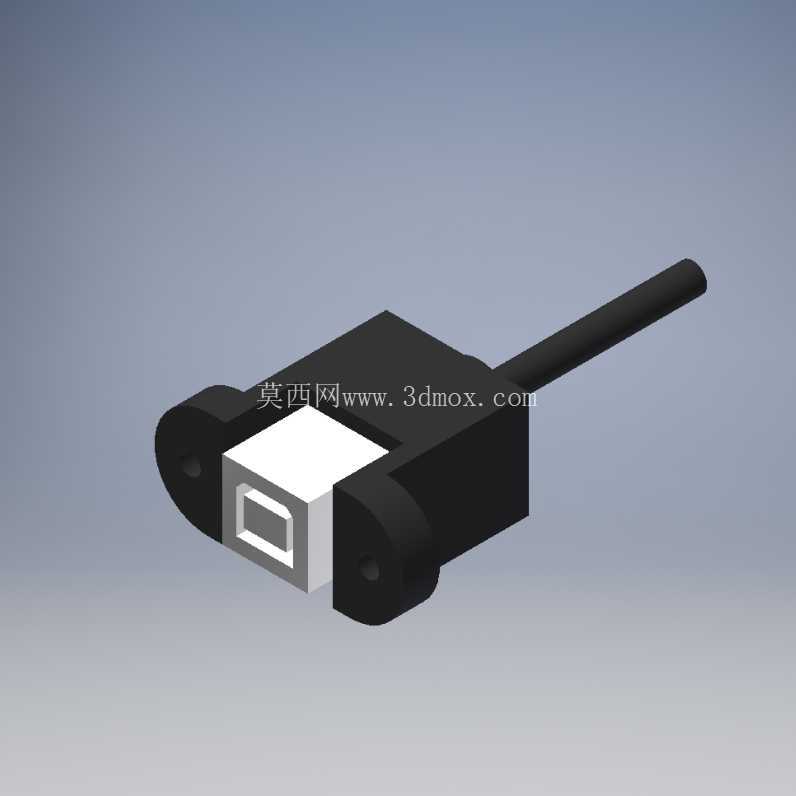

　　这次建模的带固定耳USB B型母座，核心结构分为几个部分：前端的接口插接腔体、中部的塑封主体、两侧延伸的安装固定耳、尾部的出线护套。先从安装边界说起，两侧的固定耳上各设计了一个通孔安装位，孔位的中心距是按照行业通用的面板开孔规范设定的，适配M2规格的盘头螺丝固定，安装耳的厚度控制在1.8mm，既保证螺丝锁紧时不会出现塑体开裂，也不会因为过厚导致面板安装后接口突出量超标。前端插接腔体的尺寸严格遵循USB-IF的B型接口物理规范，插口内部的金属屏蔽层轮廓、胶芯位置、引脚排布的公差带控制在0.1mm以内，保证公头插入时的插拔力在规范区间内，不会出现过紧卡滞或者过松接触不良的问题。

　　设计思路上没有采用消费级贴片式B型母座的薄型结构，而是选择了带尾部出线的线端一体式母座结构，这种结构的优势在于不需要在设备PCB上预留焊接位置，可以通过尾部引出的线缆直接和设备内部的主控板连接，对于一些内部空间局促、PCB布局已经饱和的设备改造场景，这种线端母座的适配性更强。尾部的出线护套做了渐缩的锥面过渡，线缆和护套衔接的位置做了圆角处理，避免线缆反复弯折时出现线芯断裂的问题，护套的长度设计为15mm，足够覆盖线缆的应力释放区间，即使在经常需要挪动线缆的测试场景下，也能保证线芯和接口引脚连接位置的可靠性。

　　塑封主体的外形做了切角处理，没有采用直角棱边的设计，一方面是注塑生产时可以减少尖角位置的缩痕问题，另一方面在面板安装时，即使面板开孔的位置有0.2mm以内的偏差，切角的导向结构也能让接口顺利卡入开孔位置，降低装配时的对位难度。接口内部的金属屏蔽壳和塑封主体之间设计了倒扣结构，装配时屏蔽壳从前端压入塑体后，倒扣会卡在塑体的卡槽内，承受插拔时的轴向力，不会因为多次插拔导致屏蔽壳向后脱出。

　　从实际应用的角度看，这类带安装耳的B型母座除了用在成品设备的面板接口上，也经常被用来做自定义设备的外接数据口，比如很多DIY的数控雕刻机控制盒、自制的工业数据采集模块，都会选用这类接口，因为它的物理结构强度远高于Micro USB或者Type-C接口，在工业现场的复杂环境下，抗拉扯、抗误碰的能力更强，不容易因为外力触碰导致接口损坏。建模的时候特意把固定耳的安装面做了0.2mm的下沉设计，当接口通过螺丝固定在设备面板上时，塑体和面板之间不会出现缝隙，既可以提升外观的整洁度，也能避免灰尘从接口和面板的缝隙进入设备内部。

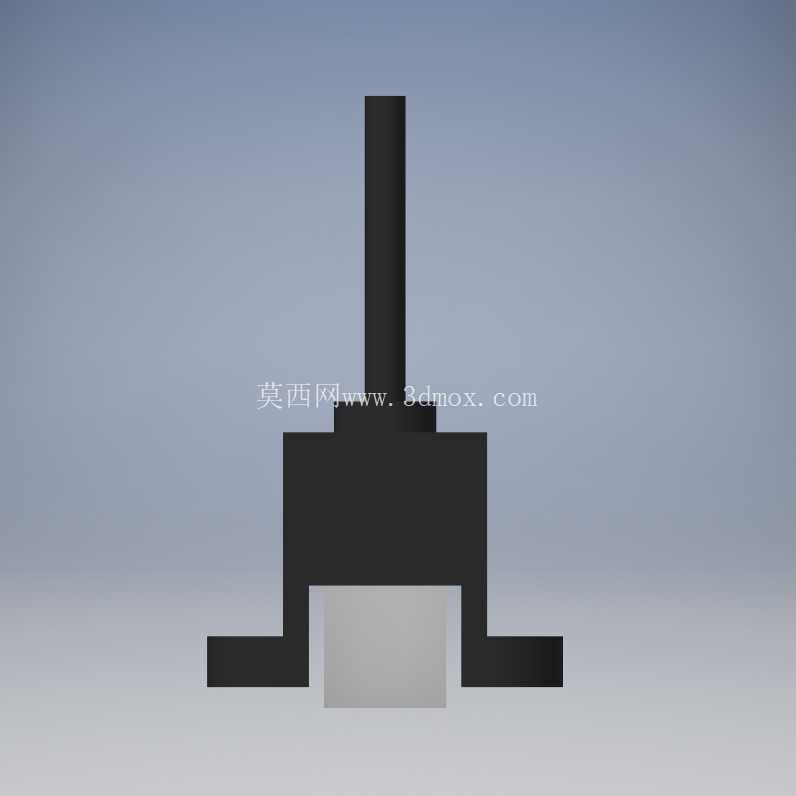

　　尺寸设定上，整个接插件主体的宽度为16mm，高度为12mm，不含尾部出线的主体长度为14mm，尾部线缆的直径设定为3.5mm，适配常规的四芯USB屏蔽线，线缆内部的电源、数据引脚的走线空间在塑体内部预留了足够的余量，不会出现引脚焊接后线芯被挤压的问题。接口插接端的突出量设计为8mm，刚好适配标准USB B型公头的插入深度，公头插到底后，屏蔽壳之间的重叠长度达到5mm，能够保证良好的电磁屏蔽效果，减少工业现场的电磁干扰对数据传输的影响。

　　很多结构设计人员在选型这类接插件的时候，经常会忽略固定耳的厚度和安装孔的位置公差，导致实际装配时出现螺丝锁不紧、接口歪斜的问题，这次建模的时候把安装孔的位置度公差设定在0.05mm以内，固定耳的安装面平面度控制在0.03mm，保证锁紧后接口和面板完全贴合，不会出现一侧翘起的情况。另外，塑体的材质选用常规的PA10工程塑料，建模时也考虑了注塑成型的拔模角度，所有的侧壁都做了1度的拔模斜度，不会出现倒扣无法脱模的问题，适合批量注塑生产。
