10mm规格蓝色环形标识金属瞬时按钮

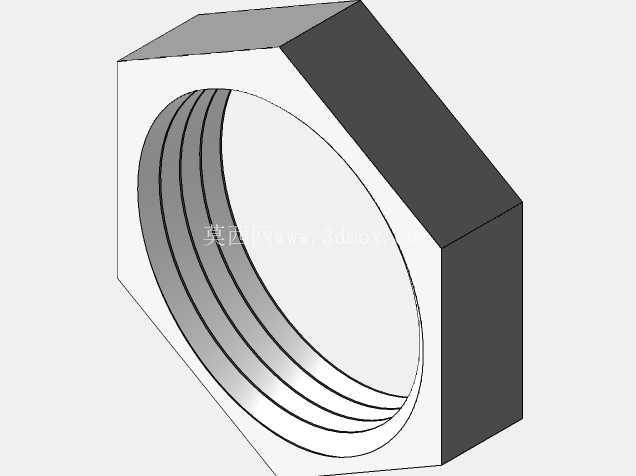

　　这款10mm直径的金属瞬时按钮，是工业控制回路里最常见的人机交互触点载体，日常在小型设备操作面板、便携检测仪器、低压控制柜副面板、小型气动设备触发端都能见到同结构产品的身影。做结构设计的时候，首先要卡准安装开孔的边界，这类按钮适配的面板开孔直径严格控制在10mm，螺纹段的长度要匹配常用面板厚度，从1mm薄冷轧钢板到5mm厚的绝缘工程塑料面板都能通过配套的锁紧螺母完成固定，安装时不需要额外做沉台加工，面板背面预留的接线空间只需要留出18mm的径向深度，就能容纳插片接线端的插拔操作，不会和面板内侧的走线槽、其他低压元件产生空间干涉。

　　从功能逻辑上看，瞬时按钮的核心特性是无锁自复位，也就是按压时触点闭合导通回路，松开后内部弹簧自动顶推按钮帽复位，触点断开，不会像自锁按钮那样保持导通状态，这种特性刚好适配点动控制、信号触发、瞬时复位这类工况，比如设备的寸动调整、报警信号手动清除、测试回路临时导通，都需要这种无保持的触发逻辑，避免误操作后设备持续运行带来的安全风险。

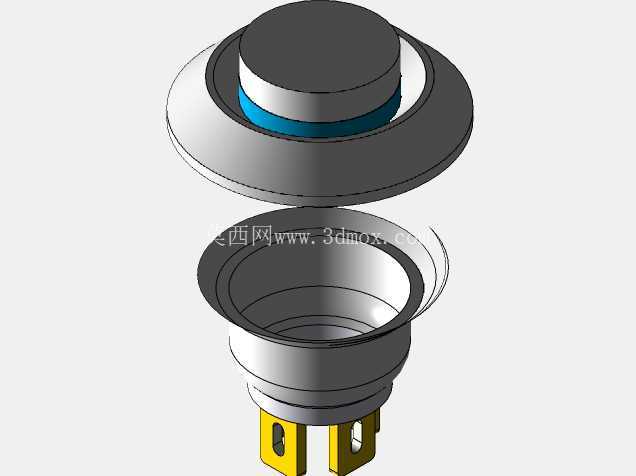

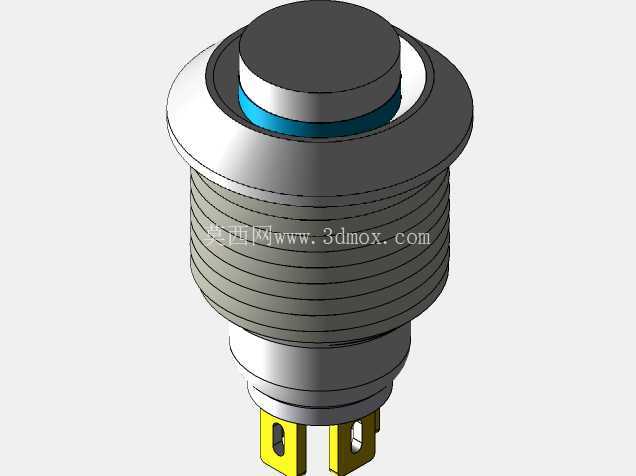

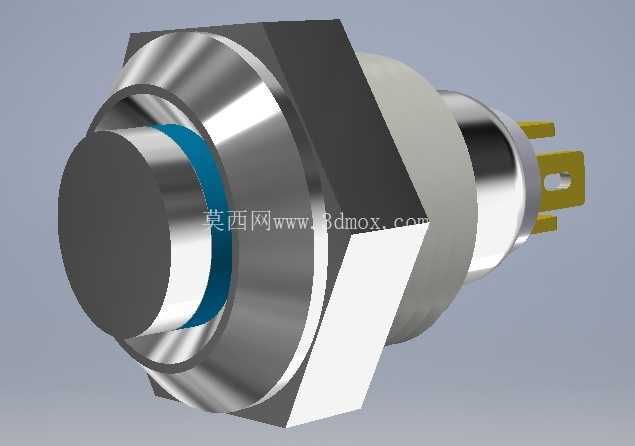

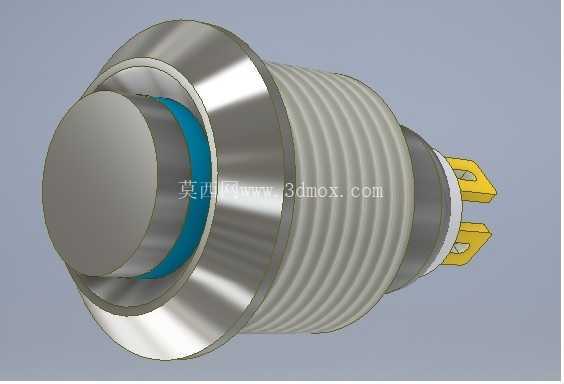

　　设计这款按钮的三维结构时，首先要拆分几个核心的配合部件：最外侧的金属外壳是带外螺纹的圆柱结构，头部做了圆弧收边的法兰面，安装后法兰面贴紧面板外侧，既起到定位作用，也能避免开孔边缘的毛刺划伤操作人员；按钮帽和外壳之间预留了均匀的配合间隙，中间的蓝色环形件是状态标识圈，常态下蓝色环外露，清晰提示按钮的安装位置，在多按钮排布的面板上，不同颜色的标识圈可以快速区分功能，比如蓝色对应复位、绿色对应启动、红色对应停止，降低操作人员的识别成本。内部的复位弹簧刚度要经过匹配，按压力度控制在3-5N之间，既不会因为面板震动导致误触发，也不会让操作人员频繁按压时产生手部疲劳，尾部的两个黄色插片是标准的6.3mm快插端子，不需要焊接，直接把对应线径的插簧端子压接在导线上就能插装完成，大幅提升现场接线的效率。

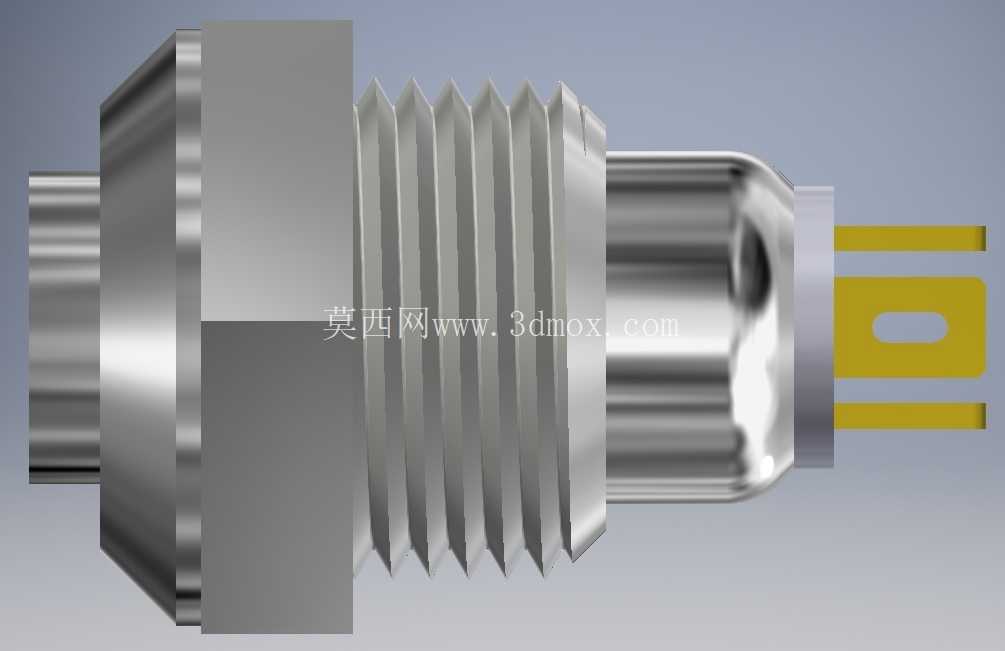

　　实际选型应用的时候，要注意这类金属按钮的防护等级，外壳和按钮帽的配合间隙做了密封结构设计，正面可以达到IP65的防护能力，日常车间里的切削液飞溅、粉尘飘落都不会侵入按钮内部造成触点接触不良，适合在普通工业车间环境下长期使用。建模过程中要重点关注几个配合公差：按钮帽和金属外壳的滑动配合选H8/f7的间隙配合，保证按压过程顺滑无卡滞；螺纹段的公差选6g级，和标准锁紧螺母可以顺畅旋合，不会出现滑牙或者过松的问题；尾部插片的位置度要控制在0.1mm以内，保证和配套插簧的对接精度，避免出现插装偏斜导致的接触不良。另外按钮的头部突出面板的高度控制在3mm以内，既保证按压时有足够的行程反馈，也不会因为突出过高被意外碰撞触发，在一些有磕碰风险的设备外侧安装时，这个突出高度可以避免外物勾挂导致的误操作。

　　很多刚入行的结构工程师做面板布局的时候，容易忽略按钮的安装间距，这款10mm直径的按钮，两个相邻按钮的中心距至少要留到18mm以上，保证安装锁紧螺母的时候有足够的扳手操作空间，同时操作人员戴薄劳保手套按压的时候，不会误碰到相邻的其他按钮。按钮的导通触点一般选银合金材质，额定负载可以满足低压控制回路的常见需求，日常通断24V直流控制信号、220V交流小功率回路都能稳定工作，不需要额外加中间继电器扩容，简化控制回路的布线结构。
