实验室轮式移动机器人RC轮胎结构设计

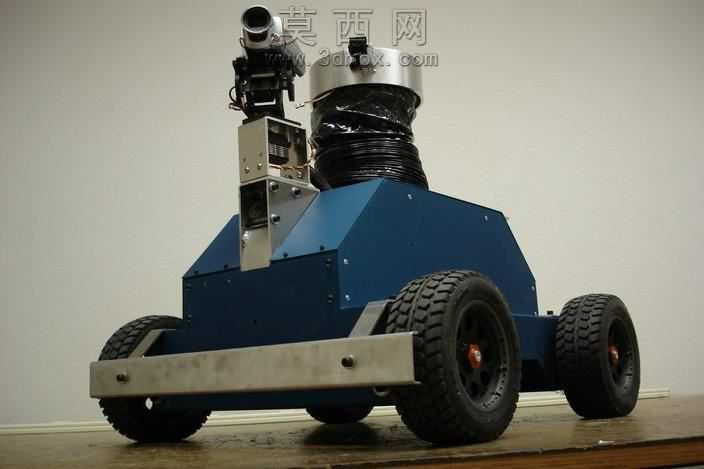

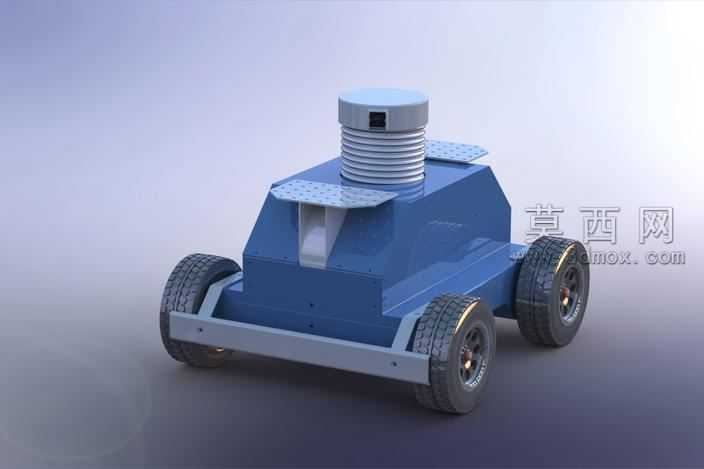

本作品为适配实验室轮式移动机器人平台的RC轮胎三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循实际RC轮胎的尺寸比例与装配逻辑，确保模型可直接用于后续的底盘运动仿真、结构干涉检查以及实物加工参考。建模阶段首先完成轮胎主体的曲面构建，针对RC轮胎特有的细密胎纹结构，采用扫描与阵列结合的建模方式，精准还原胎面的防滑纹路走向、胎侧的弧度过渡以及胎唇与轮辋的配合卡位结构，避免曲面出现破面、褶皱等问题，保证模型的几何连续性。材质渲染阶段，轮胎主体赋予高仿真的橡胶材质，调整材质的粗糙度、漫反射参数还原橡胶的哑光质感，同时添加细微的颗粒凹凸贴图模拟真实轮胎表面的质感；配套的轮辋部分采用金属合金材质，调整金属反射率与高光参数，还原金属轮毂的亮面质感，同时对轮辋的辐条结构、中心安装孔位做了精细化建模，确保轮胎与轮辋装配后无错位、间隙均匀。结构设计上，该RC轮胎采用四轮布局适配差速移动底盘，轮胎的直径、宽度参数经过匹配计算，可适配实验室小型移动机器人的底盘离地间隙要求，胎纹设计兼顾平地行走的低阻力与轻微不平整路面的抓地力，轮胎与轮轴的配合位预留了标准轴承安装位，可直接适配常用的小型驱动电机输出轴。设计思路围绕实验室移动机器人的实际使用需求展开，摒弃了过度夸张的越野胎纹设计，采用细密的平跑胎纹结构，既满足室内实验场地的行走静音需求，也能保证机器人在启停、转向过程中拥有足够的抓地力，避免出现打滑影响实验精度；同时整体模型采用模块化建模思路，轮胎、轮辋、固定卡扣均为独立零件，可单独导出修改，方便后续根据不同实验需求调整轮胎硬度、轮辋尺寸等参数，适配不同负载、不同地面场景的机器人实验项目。渲染阶段采用工作室柔光环境，调整光影角度突出轮胎的结构细节与材质质感，整体渲染效果真实自然，可直接用于项目汇报、方案展示等场景。
