面包切割自动化机械臂输送设备

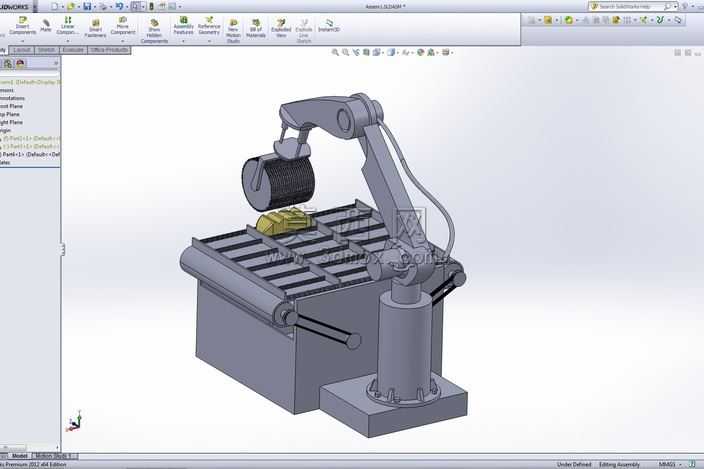

本作品为面向面包切片加工场景的自动化作业设备三维模型，整体采用SolidWorks完成全参数化建模，各部件装配关系清晰，可完整呈现设备的运行逻辑与结构细节。模型整体分为基座支撑单元、多自由度机械臂单元、辊筒输送单元、切割执行单元四个核心模块，建模过程中对各部件的配合公差做了合理预留，所有转动副、移动副的约束设置符合实际机械运动规则，可直接用于运动仿真验证作业流程。材质渲染阶段，针对不同部件的实际材质做了区分：设备基座与机械臂主体采用哑光金属灰材质，还原工业铸造件的磨砂质感，表面添加细微的颗粒纹理与倒角反光效果，避免塑料感；输送辊筒采用亮面镀铬金属材质，辊面做轻微的磨损做旧处理，还原设备长期使用的真实状态；输送台面板采用防滑不锈钢纹理，切割执行端的圆盘锯片采用高反光合金材质，锯齿部分做了精细的齿形建模，还原切割刀具的锋利质感；待加工面包模型采用烘焙食品的暖黄色哑光材质，表面添加细微的烘焙纹理，提升场景真实感。结构设计上，机械臂采用六自由度关节构型，底座配备旋转支撑结构，可覆盖输送台全幅作业范围，臂身内部预留了管线排布空间，外部的线缆采用柔性建模方式呈现自然的弯曲垂坠效果，避免生硬的直线排布；输送单元采用两端驱动辊搭配多组承重托辊的结构，台面上设置了可调式定位挡条，可适配不同规格的面包产品定位，侧面配备传动连杆结构，可与机械臂的作业节拍做联动控制；切割执行端采用快换式锯片安装结构，配备防护罩结构，兼顾作业安全与后期维护便利性。设计思路围绕食品加工场景的自动化需求展开，将传统人工面包切片的工序拆解为输送定位、机械臂取放、精准切割、下料输出四个连贯步骤，通过机械臂替代人工完成重复性切割作业，既提升切片厚度的一致性，也可避免人工操作的安全隐患，整体结构紧凑，可直接对接现有食品生产线的输送环节，适配中小型烘焙加工企业的自动化升级需求，建模过程中对所有标准件如紧固件、轴承、传动杆均采用标准化参数建模，可直接导出工程图用于生产加工参考。
