桁架式信号射频传输支撑塔结构设计

　　这类桁架式支撑塔主要应用于户外无线信号覆盖、射频信号传输场景，常见于郊野区域专网信号补点、临时通讯点位架设、工业厂区内部无线组网的信号承载作业，区别于大型落地通讯塔，该类塔架采用分段式桁架结构，单段长度适配常规运输车辆的货厢边界，无需超长货运资质即可完成转运，适合快速部署的临时或半永久通讯点位使用。从结构功能来看，该塔架核心作用是为射频信号发射、接收装置提供足够的架设高度，规避地面植被、低矮建筑对信号传输路径的遮挡，桁架式的空间结构设计，在保证整体纵向抗弯、抗扭刚度的前提下，大幅降低了结构自重，相比同高度的实腹式型钢塔架，自重可降低60%以上，同时风阻系数更小，在沿海或高海拔大风区域使用时，结构所承受的风荷载水平更低，基础锚固的载荷要求也相应降低，无需浇筑大体积混凝土基础，采用预制配重块或者地锚即可完成固定，大幅缩短现场施工周期。

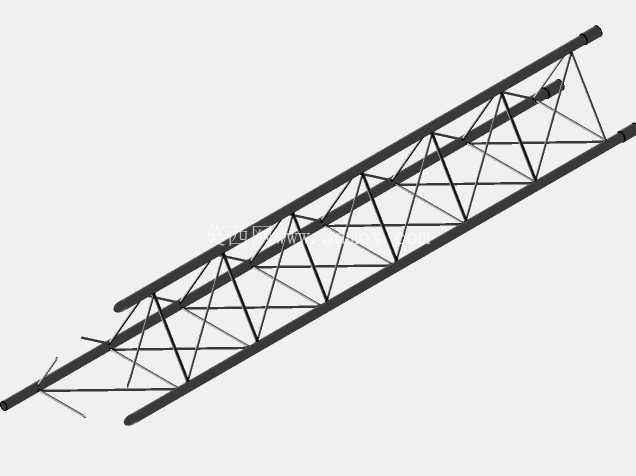

　　设计过程中，首先确定的是主弦杆的截面选型，采用等边角钢作为主承力构件，四根主弦杆沿塔架长度方向平行布置，相邻主弦杆之间采用等边角钢作为腹杆，腹杆与主弦杆之间采用三角形单元拼接，所有腹杆的角度统一控制在45度区间，这个角度下杆件的受力传递路径最短，节点处的应力集中系数最低，同时统一的腹杆角度也能降低下料、焊接的加工难度，批量生产时材料损耗率可控制在3%以内。塔架的截面尺寸沿长度方向保持一致，属于等截面桁架结构，这种设计的优势在于所有节段的加工模具可以通用，现场拼接时无需区分节段顺序，任意相邻节段均可通过端部的连接法兰完成对接，连接法兰采用钢板焊接在主弦杆端部，法兰盘上预留螺栓孔，现场安装时采用普通六角螺栓即可完成紧固，无需现场焊接作业，降低高空作业的安全风险。

　　从安装边界来看，单段塔架的截面宽度控制在0.4米以内，单段长度控制在6米区间，这个尺寸下两名安装工人即可完成单段塔架的抬运与拼接作业，无需动用大型吊装设备，整塔拼接完成后，底部通过连接法兰与基础支座固定，顶部预留设备安装平台，平台尺寸适配常规的射频天线、信号发射装置的安装孔位，预留的安装孔采用长圆孔设计，可兼容不同厂家设备的安装孔距偏差，无需现场二次打孔。结构受力校核阶段，重点验算的是主弦杆的长细比，在12米/s的额定风速下，主弦杆的压应力远低于钢材的许用应力，腹杆主要承受风荷载带来的剪切力，三角形腹杆体系可将水平方向的风荷载分解为杆件的轴力，避免腹杆承受过大的弯矩作用，节点处的焊缝高度按照等强度原则设计，保证焊缝承载力不低于杆件本身的承载力，避免节点先于杆件发生破坏。

　　塔架表面采用热浸镀锌处理，镀锌层厚度不低于85微米，可适应户外潮湿、盐雾等腐蚀环境，使用寿命可达20年以上，日常维护仅需定期检查连接螺栓的紧固力矩即可，无需做额外的防腐维护。在实际项目应用中，该类塔架可多段拼接实现不同的架设高度，最低可做6米的低空补点，最高可拼接至30米满足广域信号覆盖需求，拼接过程中可根据现场的风场情况，在特定高度加装拉线辅助固定，进一步提升结构的抗风能力，适配不同区域的风压等级要求。
