户外气象监测用数据记录终端结构设计

　　这款数据记录终端的三维结构设计，核心围绕户外长期部署的气象监测场景展开，在做结构方案阶段，首先要解决的就是野外复杂环境下的设备适配问题。从实际使用场景来看，这类设备多部署在野外气象观测站点、水文监测点位、农田小气候观测区，部分点位甚至位于高海拔、高湿度、强紫外线照射的区域，设备一旦安装完成，往往数月甚至数年不会频繁开盖维护，这就对壳体的防护设计、内部元器件的布局合理性提出了很高要求。

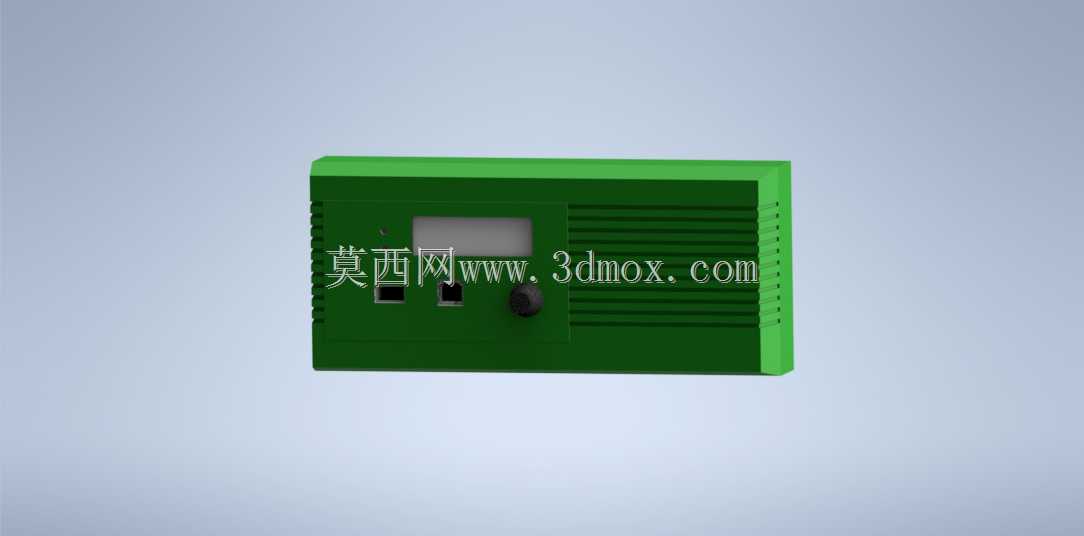

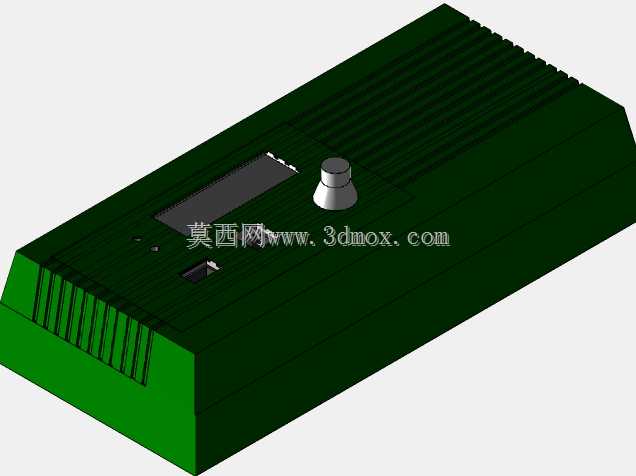

　　从外形结构来看，整机采用一体化矩形壳体设计，壳体主体选用耐候性工程塑料材质，外表面做了细密的横向散热筋结构，这些筋条并非单纯的装饰设计，一方面可以增加壳体的结构刚性，降低户外温差变化带来的壳体形变概率，另一方面可以增大壳体与空气的接触面积，提升内部电路工作时的散热效率，同时横向的筋条结构还能引导雨水顺着筋条快速流下，减少壳体表面积水残留的时间，降低渗水风险。壳体正面预留了嵌入式显示屏安装位，显示屏采用下沉式安装设计，周围设计有一圈凸起的挡边，可避免户外落石、树枝剐蹭直接冲击显示屏表面，同时挡边配合透明视窗的密封胶圈，能实现显示区域的可靠防护。显示屏下方依次设置了两个通讯接口安装位和一个旋钮式操作按键，接口位置做了内凹设计，配套的防水护盖可以在接口未使用时完全遮盖接口，避免雨水、灰尘进入接口内部造成接触不良，旋钮按键选用带密封结构的选型，按键与壳体之间的配合间隙控制在0.2mm以内，配合密封圈实现操作部位的防护等级要求。

　　在内部结构布局上，建模阶段就将电源模块、数据采集模块、存储通讯模块做了分仓隔离设计，电源模块靠近壳体侧壁的散热筋位置，便于电源工作产生的热量快速导出，数据采集模块靠近接口侧，缩短传感器信号的传输路径，减少信号干扰，存储通讯模块则布置在壳体中部，搭配独立的屏蔽罩结构，降低外界电磁信号对数据存储、传输过程的干扰。安装边界方面，壳体背部设计了一体化的挂装卡槽结构，可适配标准的户外立杆安装支架，卡槽的尺寸匹配常用的50mm直径立杆，同时预留了四个M4规格的螺丝安装孔，既可以选择抱箍式快速安装，也可以通过螺丝直接固定在墙面、设备机柜外侧，安装孔位的间距做了通用化设计，可兼容市面上多数现有气象监测站的安装点位，无需额外改造安装基础。

　　设计过程中还充分考虑了设备的维护便捷性，壳体上下盖采用卡扣加密封螺丝的组合固定方式，日常维护时只需拧下周边的四颗固定螺丝即可打开上盖，内部电路板采用导轨式抽拉结构，无需完全拆下所有接线即可将电路板抽出检修，大幅降低野外作业的维护难度。接线部位设计了独立的防水格兰头安装位，格兰头的孔径适配常用的户外传感器线缆规格，线缆接入后可通过格兰头的密封结构实现线缆与壳体之间的可靠密封，避免雨水顺着线缆缝隙渗入设备内部。从结构强度来看，壳体的壁厚设计为3mm，边角位置做了R5的圆角过渡，既可以降低注塑生产时的应力集中问题，也能减少运输、安装过程中边角磕碰造成的壳体破损，壳体内部设计了多道纵横交错的加强筋，将整机的抗形变能力提升了40%以上，可承受户外强风、积雪带来的外部载荷。

　　在功能适配层面，这款终端可同时接入多路气象传感器，完成温湿度、气压、降雨量、风速风向等多类气象数据的本地存储与远程传输，结构设计上预留了扩展模块的安装空间，后续可根据使用需求加装无线通讯模块、太阳能供电模块等扩展组件，无需重新开模制作壳体，大幅提升了产品的场景适配能力。建模过程中对所有配合间隙都做了公差匹配分析，确保上下盖合模后缝隙均匀，密封胶圈的压缩量控制在合理区间，既不会因为压缩量过大导致胶圈过早老化，也不会因为压缩量不足导致防护等级不达标。
