桌面级小型数控激光雕刻设备结构设计

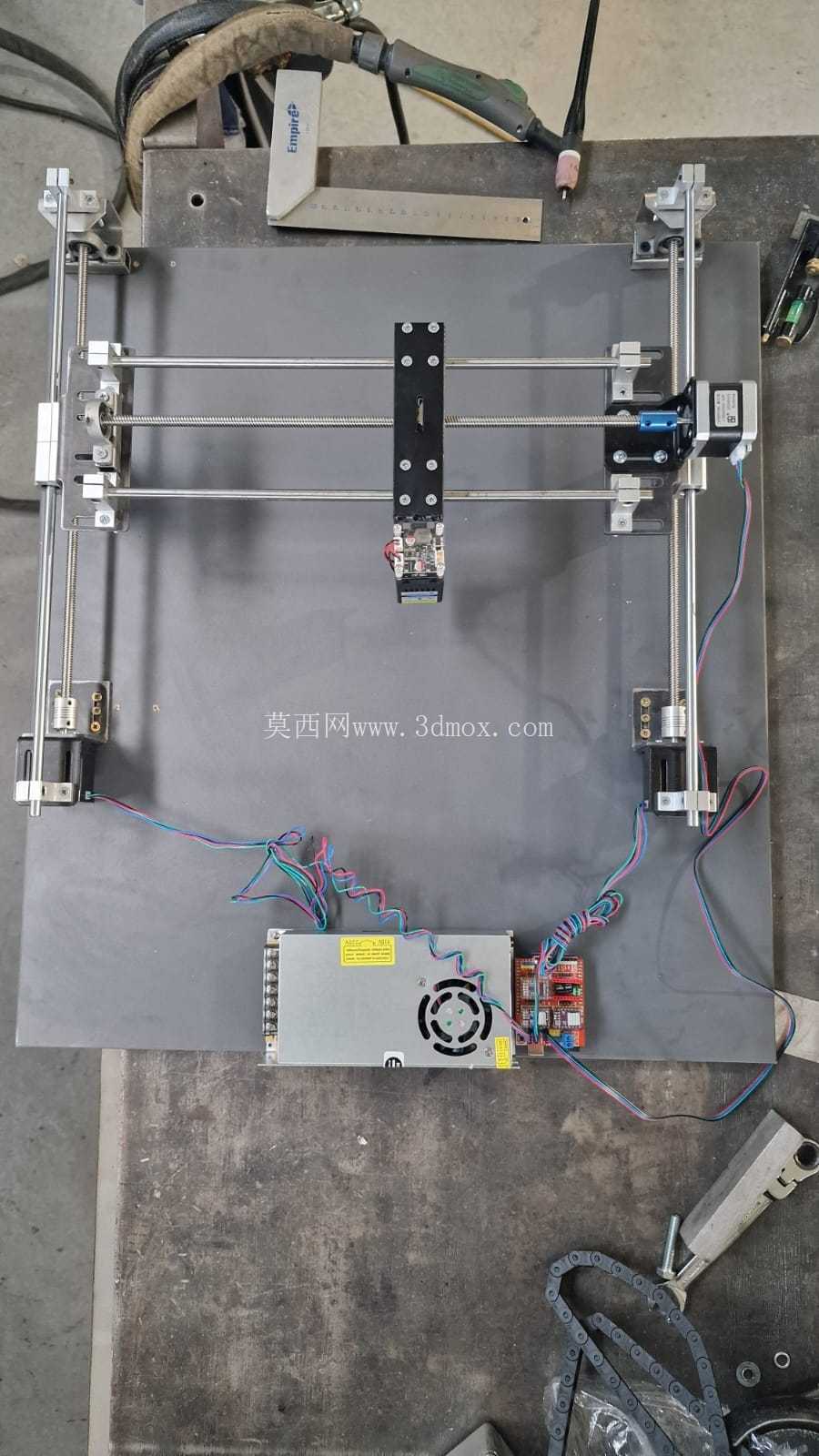

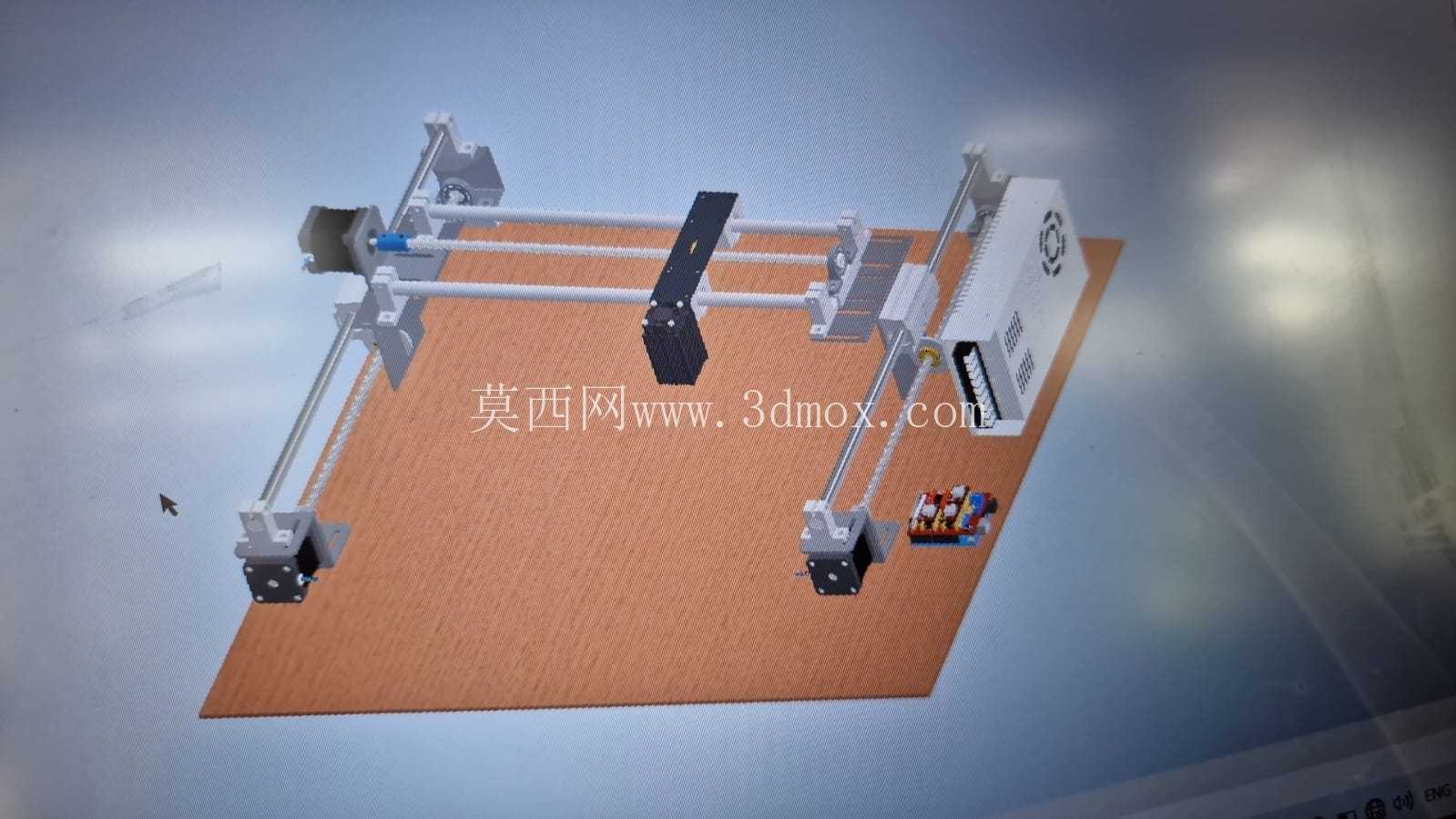

　　这套小型数控激光雕刻设备的结构设计，核心面向小尺寸工件的平面雕刻加工场景，适配教学实验、个人工坊、小批量定制加工的实际使用需求，可覆盖薄木板、亚克力、皮革、纸质材料等多种非金属材质的表面刻蚀、图案打标、轮廓切割作业，相比工业级大型激光雕刻设备，其占用空间更小，部署灵活，不需要专门的大型设备安装工位，普通工作台面即可完成架设使用。从整体架构来看，设备采用经典的龙门式移动结构，加工平台为平整的硬质平板作为工件承载基准，平台表面预留了工件装夹的固定位，可通过简易压块完成不同厚度待加工工件的定位，避免加工过程中工件移位导致的精度偏差。

　　X轴方向的传动采用双光轴导轨搭配同步带传动的组合，导轨沿平台长度方向平行布置，为龙门架的纵向移动提供稳定的导向支撑，同步带传动的选型兼顾了传动效率与移动速度，可满足小行程下的快速往复移动需求，同时同步带的张紧结构设计在导轨端部，可在长期使用出现传动间隙时快速调整张紧度，保证传动精度。Y轴传动组件集成在龙门横梁上，激光头安装座通过直线轴承与横梁上的光轴导轨配合，同样采用同步带传动实现激光头沿横梁方向的横向移动，两个方向的传动均由独立的步进电机提供动力，电机安装座与机架主体采用刚性连接，减少电机运行时的振动传导到运动部件上。

　　激光发生组件固定在Y轴的移动滑座上，滑座上设计了激光头的高度调节结构，可根据待加工工件的厚度、不同材质的激光焦距要求，手动调整激光头与工件表面的垂直距离，保证激光聚焦点刚好落在加工表面，获得最优的刻蚀效果。设备的控制驱动模块集成安装在机架侧方的独立安装位，与运动部件、激光组件保持合理的布线距离，线束采用拖链收纳整理，避免设备往复运动过程中线束出现拉扯、磨损的问题，所有运动部件的限位位置均设计了物理限位结构，防止设备运行超程导致的传动部件脱轨、碰撞损坏。从安装边界来看，设备整体的长宽尺寸控制在普通桌面可容纳的范围，整机高度较低，重心落在加工平台的中心区域，运行过程中稳定性较好，不需要额外的地脚固定即可正常作业。

　　设计过程中充分考虑了小型设备的装配便捷性，所有结构件均采用标准化的连接件装配，没有复杂的非标焊接结构，使用者可根据装配图纸快速完成整机组装，后期维护时也可快速拆卸更换磨损的传动部件。在功能实现层面，设备通过数控系统控制两个轴的协同运动，带动激光头按照预设的加工路径移动，同时控制激光的功率输出与通断，可完成矢量图案雕刻、位图灰度打标、简单轮廓切割等不同类型的加工作业，对于教学场景而言，这套结构可直观展示数控设备的运动原理、传动结构组成、激光加工的基本逻辑，适合作为机械设计、数控加工相关专业的实践教学载体；对于个人加工场景而言，其加工范围可覆盖常见的小型文创产品制作、模型零件加工、个性化标识打标等需求，加工精度可满足日常非高精度工业加工的使用要求。结构设计中对运动部件的配合间隙做了合理的公差分配，导轨与直线轴承的配合选用间隙适中的配合等级，既保证移动过程的顺畅度，不会出现卡滞问题，又能控制移动过程中的晃动量，保证加工轨迹的精度。机架的主体支撑结构采用型材与板材结合的方式，兼顾了结构刚性与整机重量，不会因为过度追求刚性导致整机过重不便于搬运，也不会因为结构刚性不足导致运行过程中出现机架形变影响加工精度。
