C系列CO2激光切割雕刻激光头总成

　　在非金属板材加工车间里，CO2激光切割与雕刻设备承担着亚克力、木板、皮革、布料、纸张、薄塑胶等材料的裁切与刻纹工作，而激光头总成正是整台设备光路末端直接决定加工质量的执行部件。这套C系列激光头结构围绕中小功率CO2加工场景搭建，常见于台式雕刻机、平板切割机以及DIY改造的数控运动平台。

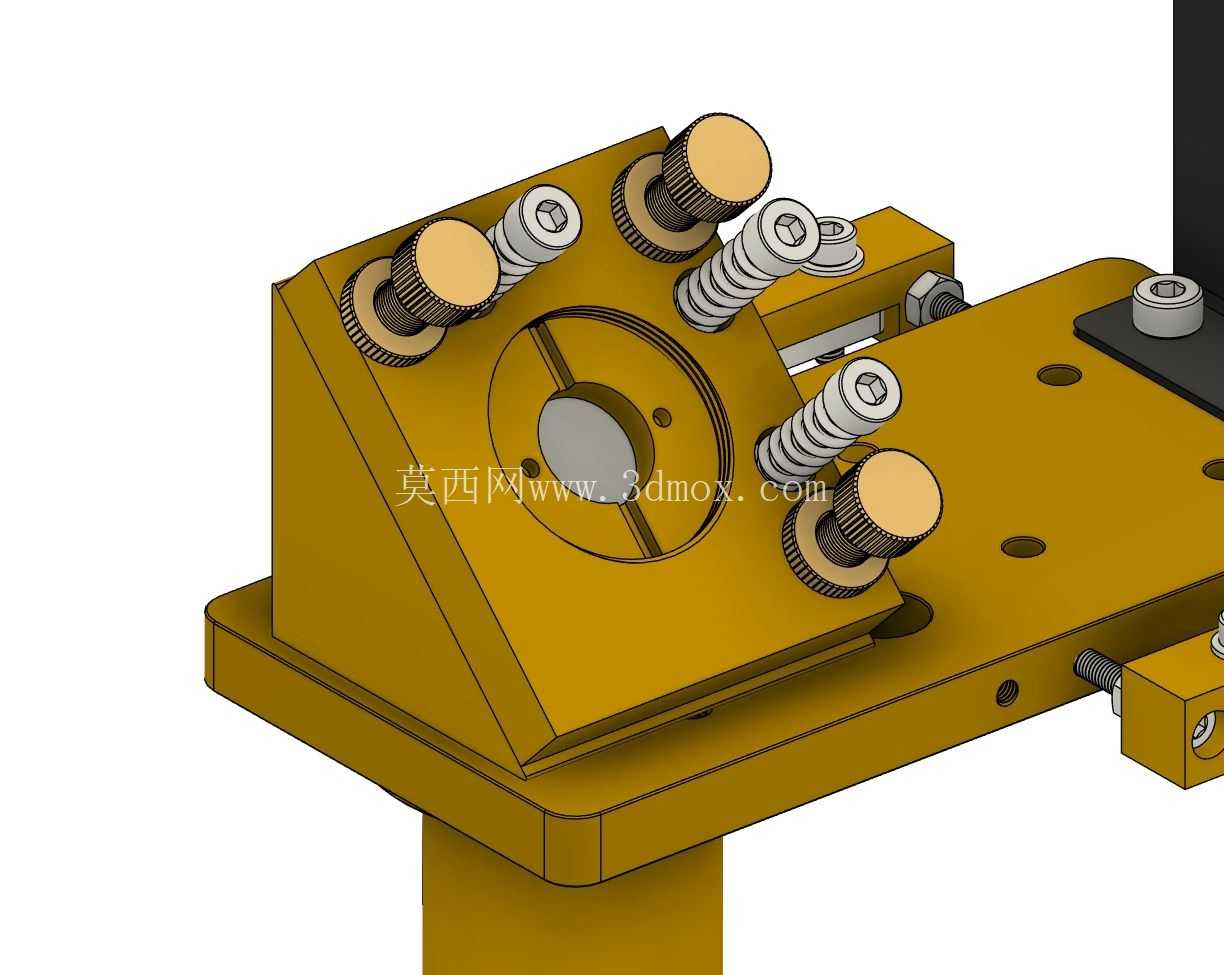

　　从实际用途看，激光头的核心任务是把反射镜传导过来的水平光束转向为垂直向下的聚焦光路，并通过聚焦镜将光束会聚到材料表面形成高能量密度光斑。上部金色安装板集成了反射镜座与调节旋钮，三组带弹簧的旋钮分别作用于镜座的不同方位，维修调校时可通过旋钮松紧改变反射镜角度，弹簧则提供持续预紧，避免设备高速往复运动后镜位松动。光路对中是这类部件调试的关键：光束从激光管出发后经多道反射抵达激光头，若入射光与聚焦镜不同轴，会出现切缝倾斜、边角能量不均、雕刻深浅不一致等问题，因此镜座调节结构必须具备足够的分辨率与锁紧稳定性。

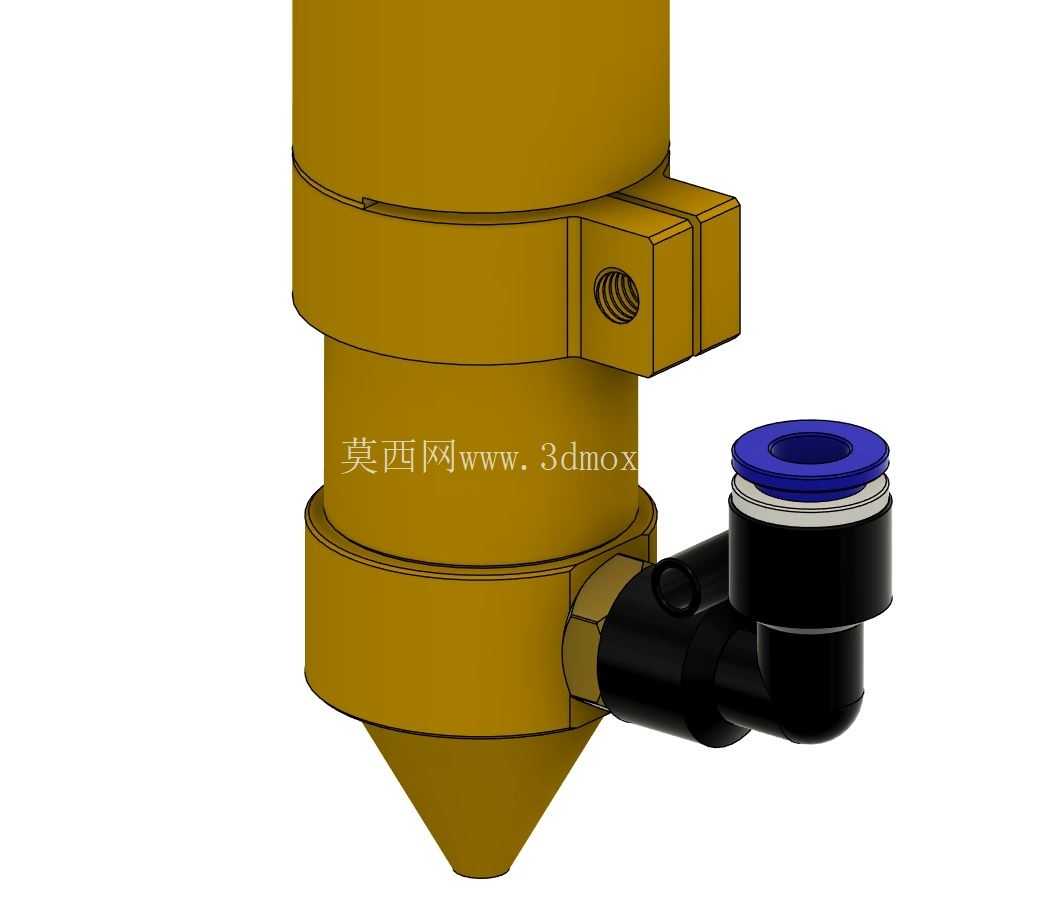

　　下部竖直筒体为聚焦镜筒与气路辅助部分。聚焦镜片安装在筒体内，通过镜筒长度控制焦距位置，使焦点落在喷嘴附近或材料表面设定高度处。底端锥形喷嘴贴近工件，加工时可接入辅助气流：切割亚克力、木材时吹气能够带走烟尘与熔融物，降低镜片污染概率，同时抑制燃烧积碳；雕刻过程中适度气流也能减少表面灰痕。筒体侧面预留的快插气嘴用于连接压缩空气管路，接口朝向便于在有限的Z轴空间内布管，避免拖链运动时干涉。

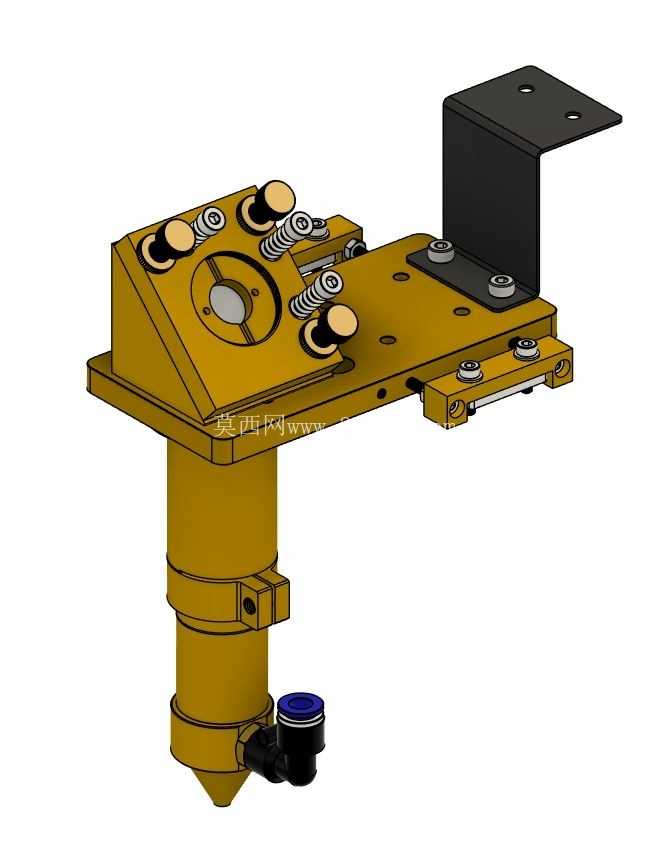

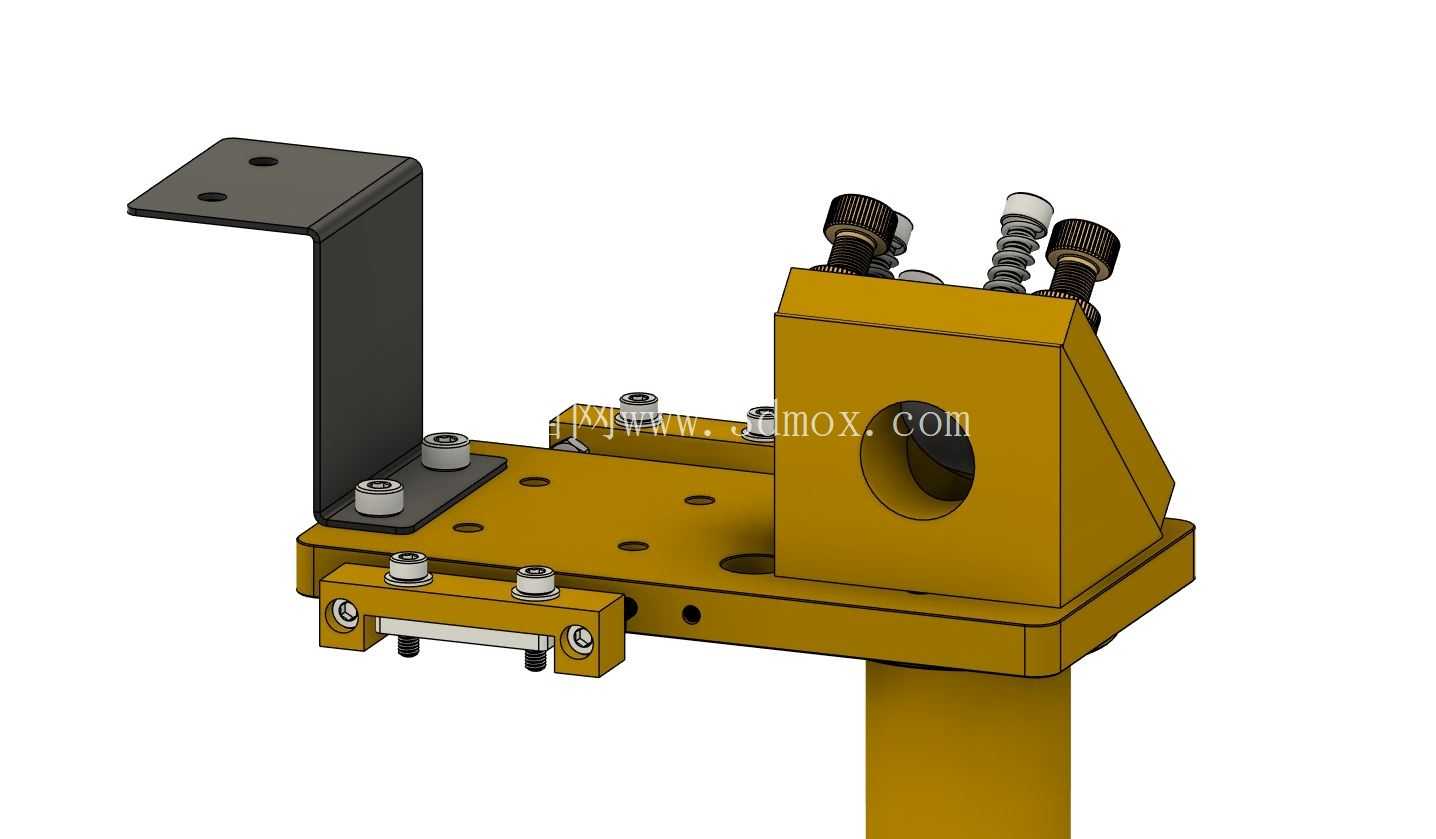

　　安装边界方面，总成主体通过线性导轨滑块与设备运动横梁连接。图中安装板下方可见导轨与滑块组合，滑块承担激光头沿X向高速往复运动的承载与导向；板上的多组安装孔用于固定滑块、镜座、支架及限位附件，孔位布局兼顾不同规格导轨的替换。后侧黑色折弯支架为传感器或拖链安装位，也可用于挂载限位触发片，其折弯形状避开了筒体与调节旋钮的操作空间。整体外形呈上部横向板、下部竖直筒的T形布局，竖直方向需要为镜筒升降、喷嘴离板间隙以及对焦调整预留行程；横向方向则要控制总成质量，因为激光头安装在运动部件上，惯量过大将直接影响加减速能力与轮廓加工精度。

　　设计思路上，该结构把光路调节、聚焦、吹气和导轨安装集中在一块刚性安装板上。安装板承担基准作用，平面度与孔位一致性决定了镜座、滑块和喷嘴的相对位置；调节旋钮采用细牙螺纹配合弹簧复位，手感稳定，适合反复微调；镜筒分段设计有利于镜片拆装清洁，CO2聚焦镜属于易污染光学件，烟尘飞溅后需要定期取出擦拭，分段筒体可减少拆卸时对整体光路的破坏。喷嘴末端采用小口径锥形结构，既约束气流方向，也为操作人员观察刀尖位置提供参照。

　　在设备选型与改装中，这类激光头需要匹配激光管功率、聚焦镜焦距、导轨规格以及工作幅面。短焦距镜片光斑细、雕刻精度高，但焦深较浅，适合薄板精细刻字；长焦距镜片焦深更大，适合较厚材料切割。装配时要保证反射镜冷却与清洁空间，入射光孔、镜室和出射孔同轴，气路不得漏气，线缆与气管在拖链中弯曲半径充足。运动调试阶段先低速验证横梁与导轨平行度，再进行光点对中：在喷嘴处贴热敏纸观察光斑位置，逐步调节三组旋钮，使光点在升降过程中始终居中。

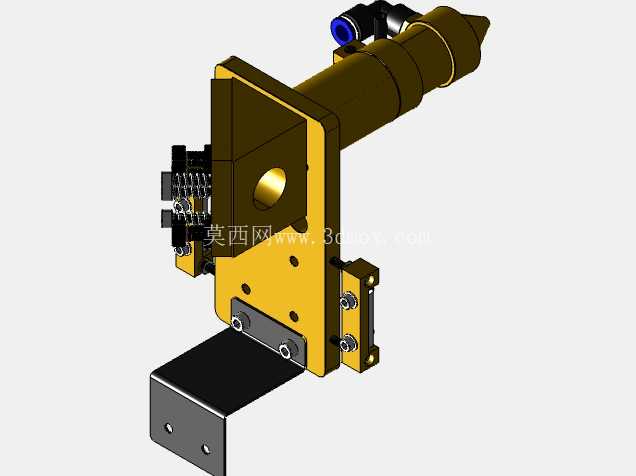

　　从结构建模角度看，该总成包含安装板、镜座、调节螺钉、压缩弹簧、导轨滑块、聚焦镜筒、喷嘴、气嘴和折弯支架等典型机加工与标准件组合。建模时需要重点表达螺纹调节关系、弹簧预紧状态、滑块与导轨的配合面、镜筒同轴度以及气嘴安装方向。对从事激光设备设计的工程师而言，这些细节不仅是外观还原，更直接服务于光路调试、维护拆装和运动干涉检查。
