金属板冲压成型硬盘固定托架结构

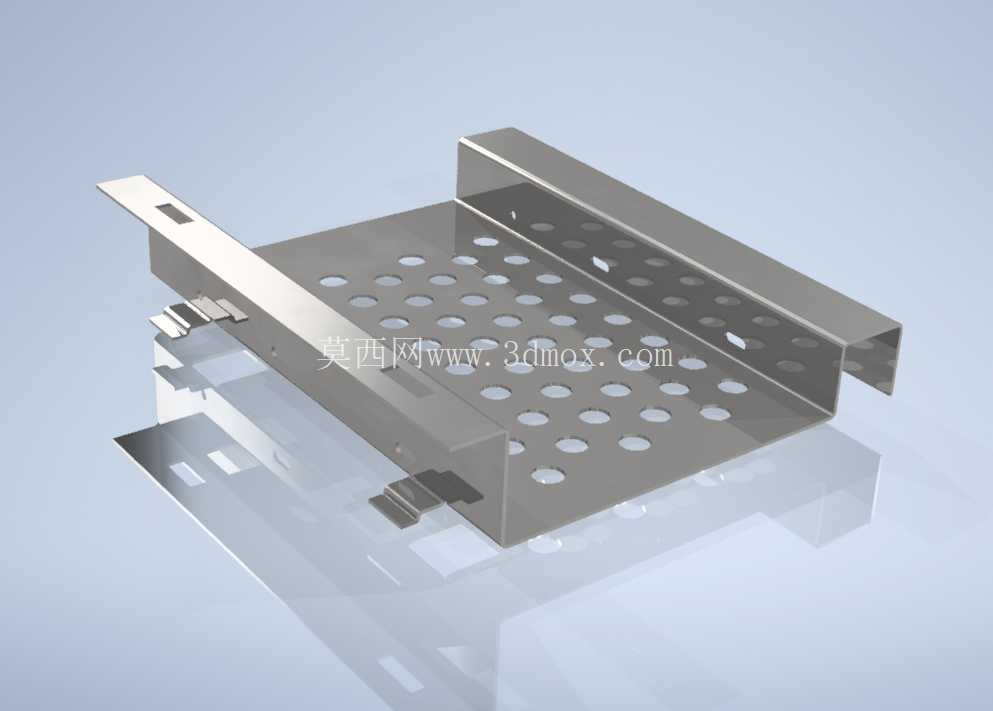

　　这款钣金结构件是面向台式机、工业工控机、服务器存储扩展场景设计的硬盘承载固定部件，主体采用单块冷轧钢板经冲压、折弯一体成型，全程无额外焊接工序，从加工工艺层面减少了拼接带来的形位公差累积，也降低了批量生产的工序成本。

　　从实际装机的应用场景来看，这类托架需要适配标准3.5英寸机械硬盘或是2.5英寸固态硬盘的安装边界，整体折弯形成的U型围边刚好卡在硬盘两侧，围边高度控制在硬盘厚度的三分之二位置，既不会遮挡硬盘侧面的原厂标签与接口区域，也能为硬盘提供足够的侧向支撑，避免设备运输、运行过程中受振动出现硬盘偏移的问题。托架底面均匀排布的圆形冲孔并非随意设计，孔位间距经过散热仿真校核，既保证硬盘工作时产生的热量可以通过孔洞快速流通散出，避免密闭空间积热导致硬盘坏道，同时冲孔后的板面剩余强度也能满足承重要求，不会因为开孔过多出现托架受硬盘重力下凹变形的情况。

　　在安装固定的结构设计上，托架侧边预留的弹性卡扣是整个结构的核心设计点，卡扣与托架本体为同一板材冲切折弯形成，不需要额外加装塑料卡扣或是金属弹片，卡扣的翘起高度经过反复调整，推入机箱对应硬盘位卡槽时，卡扣会先受挤压产生弹性形变，待托架推到预设安装位置时，卡扣自动弹入机箱卡槽的定位孔内，实现无螺丝快速固定，拆卸时只需要按压卡扣外露的拨片即可抽出托架，大幅提升装机与后期硬盘维护的效率。托架前端延伸出的折边带有定位缺口，刚好对应机箱硬盘仓前端的定位凸台，推入过程中可以起到导向作用，避免托架装偏导致卡扣无法对位。

　　从结构强度的设计思路来看，板材厚度选用常规钣金加工通用的0.8mm冷轧钢板，经过90度折弯后，折边处形成的加强筋结构让整体托架的抗扭强度大幅提升，即使承受单块硬盘满负载运行时的重量叠加振动，也不会出现结构共振产生的异响。托架表面没有多余的凸起结构，所有冲切边缘都经过去毛刺处理，避免安装过程中划伤操作人员或是硬盘表面的电路元件。底面的冲孔除了散热作用外，部分孔位也可以作为辅助固定孔使用，当需要在非标准机箱内固定该托架时，可以通过这些孔位穿入螺丝完成固定，拓展了部件的适配场景。

　　在实际装机测试的边界条件下，该托架可以承受10g的冲击载荷不出现永久变形，满足工业级设备的运输振动要求，卡扣的弹性寿命经过反复插拔测试，可以满足50次以上的拆装不出现弹性失效，完全覆盖普通用户装机到后期硬件升级的全生命周期使用需求。整个结构没有多余的装饰性设计，所有的折弯、冲孔、卡扣结构都服务于硬盘固定、散热、快速拆装的核心功能，是典型的以功能优先的钣金结构设计，对于同类存储设备固定架的设计也有很强的参考价值，建模过程中所有折弯内角都预留了钣金加工对应的折弯半径，避免出现加工时板材开裂的问题，所有冲孔的孔边距都满足冲压工艺的最小要求，不会出现冲头断裂的加工风险。
