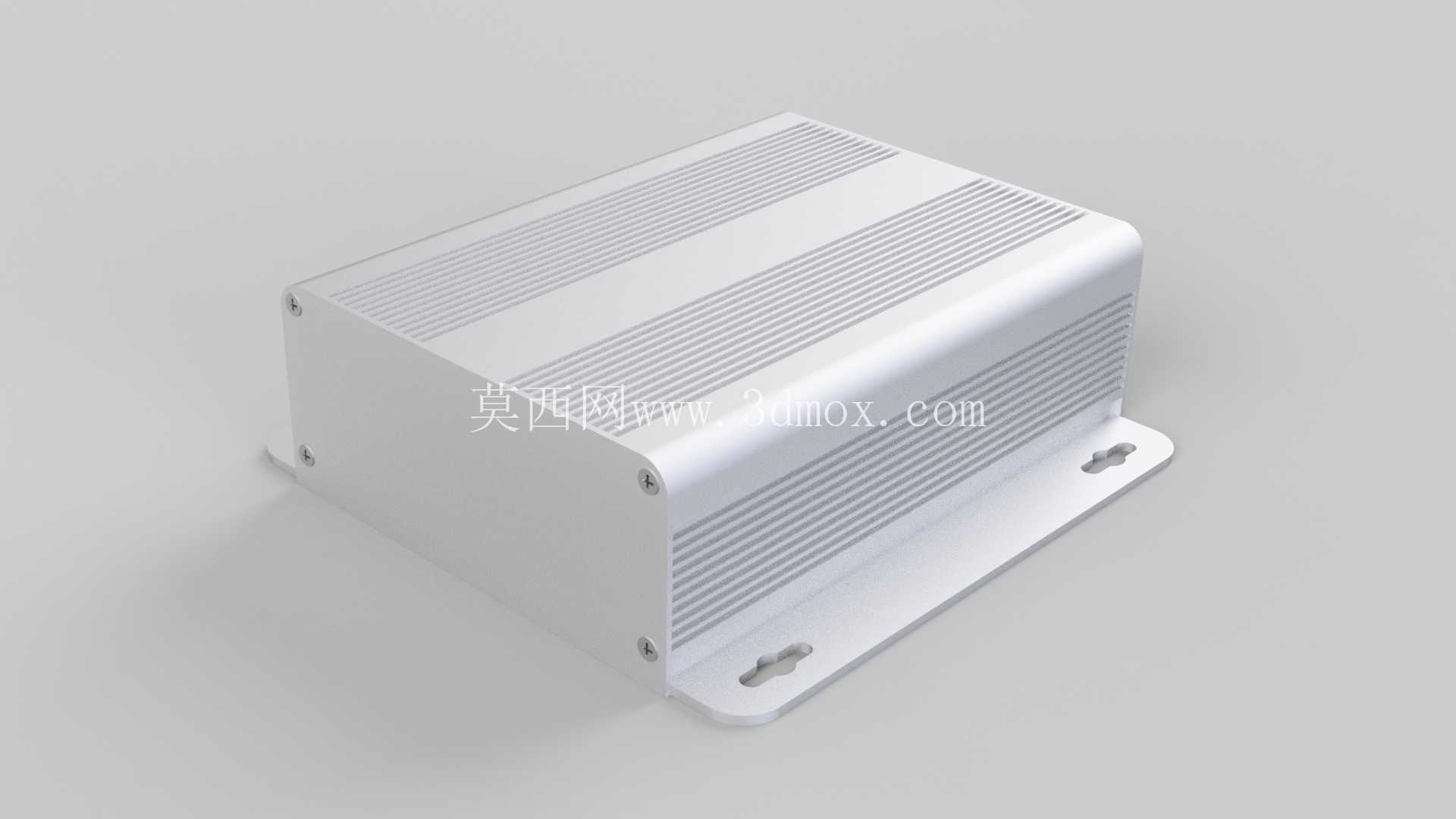

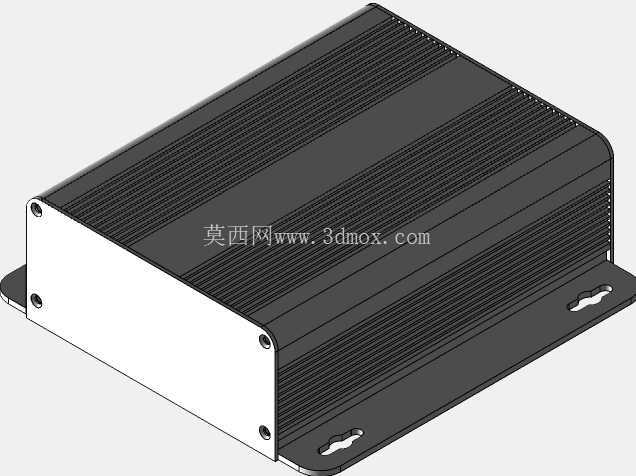

160×120×50规格带安装耳通用铝制防护外壳

　　这款铝制壳体在工业现场的适配场景十分广泛，小到分布式IO采集模块、工业网关的内置电路板承载，大到小型信号调理器、阀组控制单元的外部防护，都能看到这类壳体的应用。不同于塑料壳体的抗老化性能差、压铸壳体的重量冗余问题，这款挤压铝型材成型的壳体，在散热、结构强度、重量控制三者间找到了非常贴合现场需求的平衡点。

　　从实际使用的角度看，壳体两侧的散热筋并非装饰性结构，挤压成型过程中与壳体本体一体成型，没有拼接热阻，当内部电路板搭载功率器件、驱动模块时，器件工作产生的热量可以通过PCB安装柱直接传导到壳体侧壁，再通过密集的散热筋与空气对流完成热交换，多数场景下无需额外加装散热风扇即可满足器件的工作温度要求，能有效降低设备的整体故障率，减少后期运维的风扇更换频次。

　　设计层面，这款壳体采用了分体式拼接结构，主体为挤压成型的铝型材槽体，上下端盖通过螺丝与型材端面的预装螺孔固定，装配时无需额外做攻丝处理，现场组装时只需要将焊好元器件的PCB板通过壳体内部预设的安装槽位推入，或者通过底部的安装柱用螺丝固定，再扣合端盖即可完成整机组装，装配效率远高于定制焊接的钣金壳体。壳体两侧延伸出的带安装孔固定耳，是专门为壁挂式、导轨旁装、设备面板侧装场景设计的，安装孔做了长圆形的余量设计，现场安装时即使固定孔位存在1-2mm的加工偏差，也能顺利完成对位安装，不需要重新扩孔调整，能大幅降低现场安装的适配难度。

　　尺寸边界上，这款壳体的外部长宽高为160mm×120mm×50mm，内部有效容纳空间约为152mm×112mm×44mm，选型时可以提前核对PCB板的尺寸、板上最高元器件的高度，只要元器件最高点不超过42mm，预留2mm的安全间隙即可顺利装入。固定耳的安装孔中心距为172mm，孔径适配M4的固定螺丝，不管是安装在设备的钣金立面上，还是固定在标准铝型材机架的安装板上，都不需要额外做转接件。壳体的表面采用了阳极氧化处理，相比普通的喷漆处理，氧化层的硬度更高，现场安装时即使被螺丝刀等工具轻微剐蹭，也不会出现表层脱落露底的问题，同时氧化层的绝缘性能可以避免壳体与内部电路板意外接触造成的短路风险，在潮湿、多粉尘的工业现场，也能起到一定的防腐蚀作用，延长壳体的整体使用寿命。

　　在实际选型过程中，这类通用铝壳体可以大幅缩短非标设备的开发周期，不需要单独开模定制外壳，只需要根据内部电路板的尺寸、接口位置，在壳体的对应端面开孔预留出电源接口、信号接口、调试接口的位置即可，相比定制钣金外壳，不仅加工周期短，批量使用时的成本也更低，同时铝型材的质感也能让最终组装完成的设备外观更规整，适配工业现场的设备外观要求。需要注意的是，这类挤压铝壳体的型材壁厚约为2mm，侧面可以承受一定的外力冲击，但不能作为承重结构使用，安装时需要通过固定耳完成整体承重，避免通过端盖或者侧壁受力造成壳体变形，影响内部元器件的固定稳定性。
