无风扇NUC迷你主机铝合金散热机箱结构

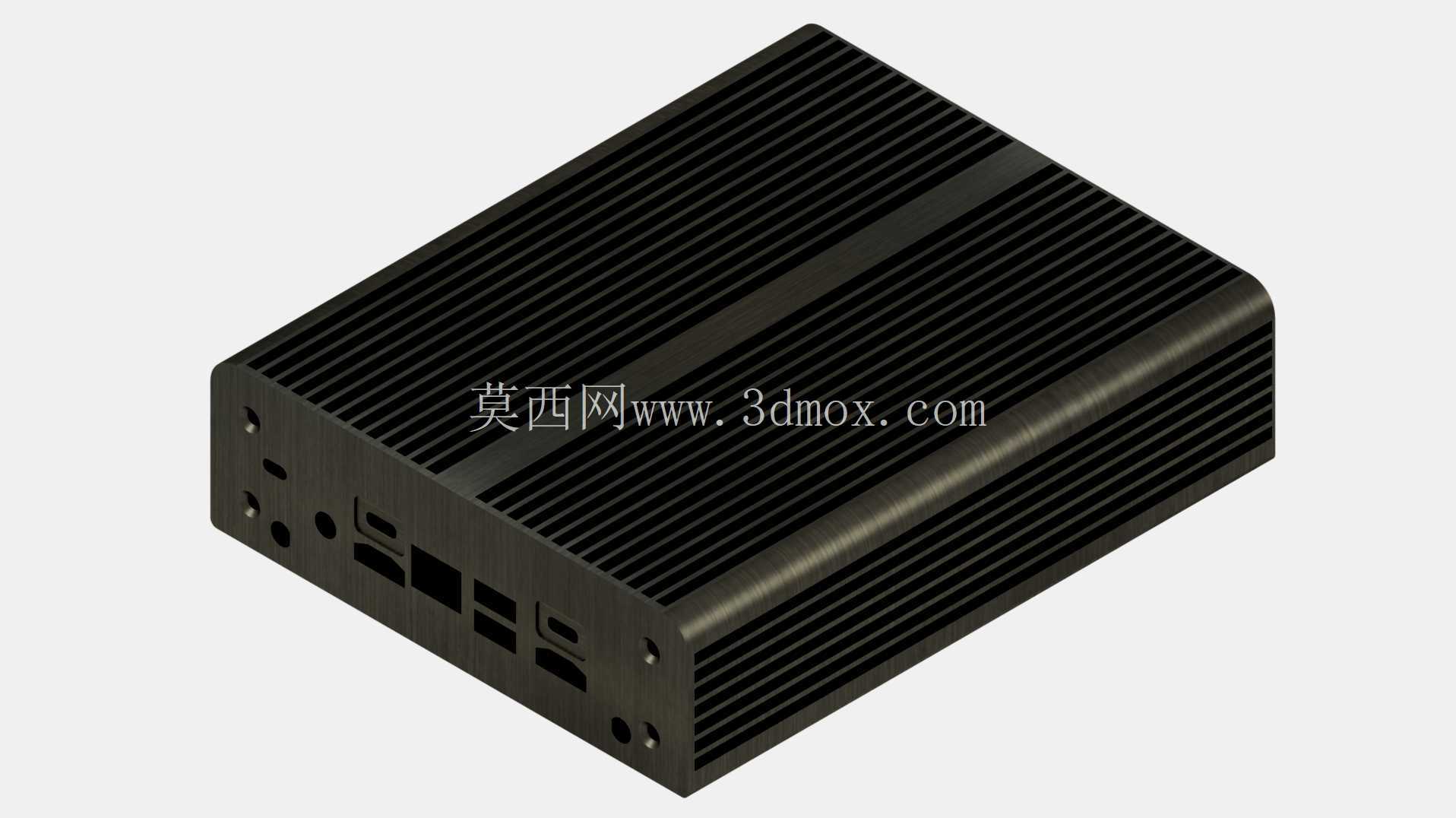

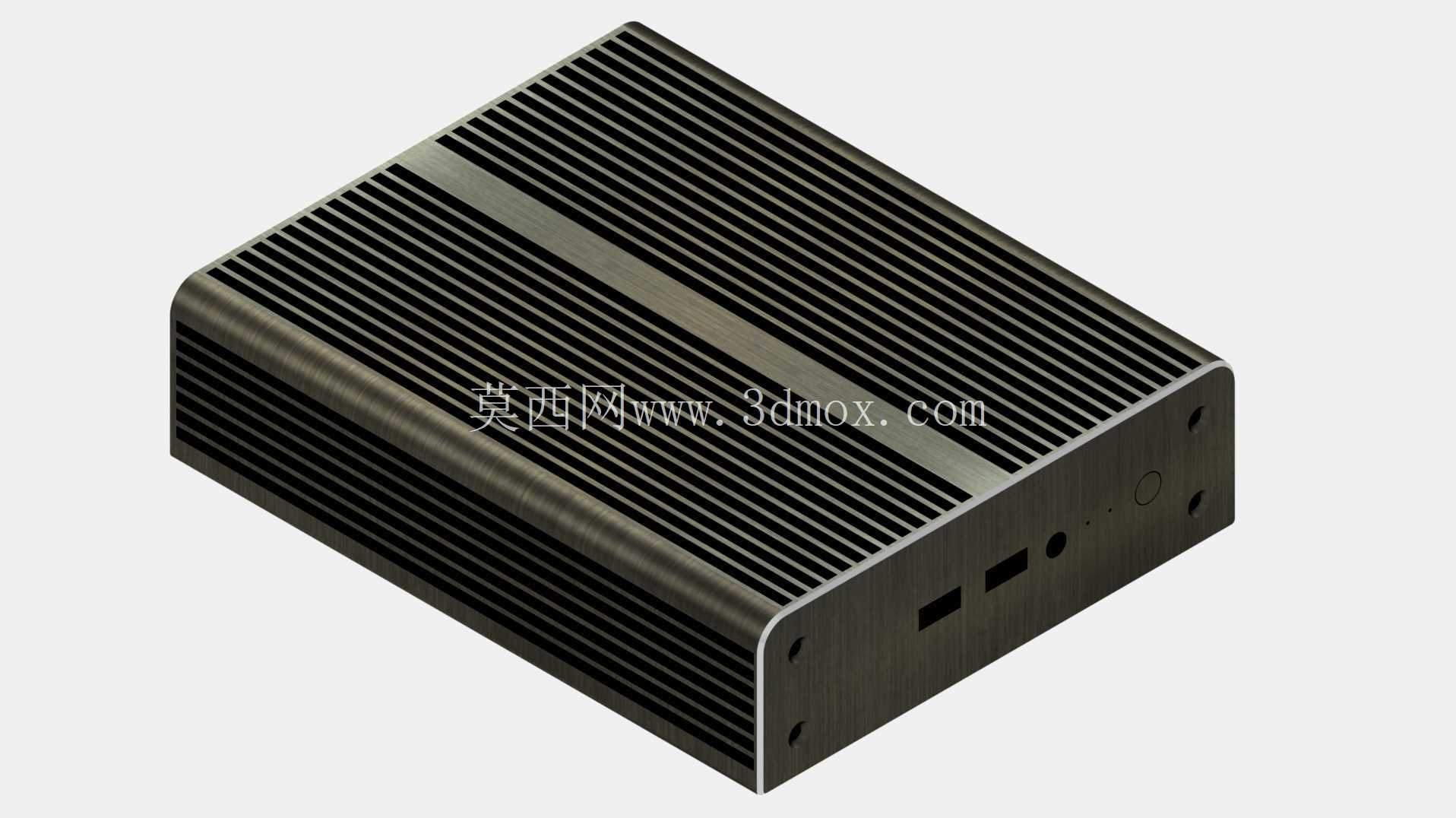

　　从实际使用的功能特性来看，壳体整体采用一体挤压成型的铝合金型材加工，外表面布满平行排布的散热鳍片，这些鳍片不是装饰性结构，每一条的厚度、间距都经过热传导路径优化，鳍片和内部CPU、内存等发热元件的安装位置直接对应，发热元件产生的热量通过导热介质直接传递到壳体鳍片上，依靠空气自然对流完成散热，不需要额外的风冷组件。壳体的接口侧预留了完整的IO开口，对应NUC主板的HDMI、USB、网口、电源接口等位置做了精准的开孔避让，安装时不需要额外对主板进行改装，直接将适配版型的NUC主板固定在壳体内部的安装柱上，扣合侧盖即可完成组装，安装公差控制在小范围间隙配合，既保证装配时的顺畅度，也能避免间隙过大导致的导热效率下降。这款被动散热式迷你主机壳体，主要面向嵌入式工控部署、边缘计算节点搭建、低功耗办公终端、桌面迷你工作站等场景使用，区别于传统带主动风扇的主机壳体，它完全依靠自身铝合金材质的高导热特性完成整机热量导出，没有风扇转动带来的积灰、噪音、机械磨损问题，适合长期无人值守的连续运行工况，比如工业现场的设备数据采集终端、展厅的多媒体播放主机、静音办公环境下的桌面计算单元，都能适配这类无风扇结构的机箱。

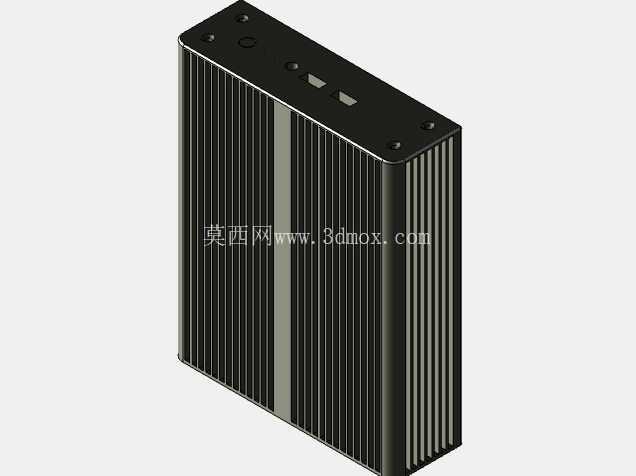

　　从设计思路层面讲，这款壳体的核心逻辑是把整个金属外壳作为整机的散热终端，摒弃了传统机箱“外壳仅做防护、散热靠内部风扇”的思路，在结构设计时首先确定主板发热元件的位置，将壳体内部的导热凸台直接对准CPU核心区域，减少热量从芯片到外壳的传导路径长度，尽可能降低热阻；外部鳍片的排布方向顺着空气自然对流的走向设计，竖直放置时热空气可以顺着鳍片间隙向上流动，带走热量的效率更高，不需要额外的风道设计。外形尺寸上严格遵循NUC主板的安装边界，整体体积控制在手掌可握持的范围，不会占用过多桌面或者机柜内的安装空间，壳体的边角做了小角度的倒角处理，既避免安装时的锐边划伤，也不会额外增加整体尺寸。

　　安装边界方面，壳体内部预留的安装柱位置完全匹配标准NUC主板的固定孔位，底部预留了壁挂安装的螺孔，可以直接固定在显示器背面、设备机柜内壁或者桌面支架上，不需要额外的转接配件；壳体的上下盖采用嵌入式扣合加侧边螺丝固定的结构，既保证整体结构的刚性，也方便后期拆开维护内部硬件，扣合位置的公差经过匹配，不会出现松动或者装配错位的问题。在实际工程应用中，这类无风扇机箱的可靠性远高于带风扇的结构，因为没有风扇这个易损部件，整机的平均无故障运行时间可以大幅提升，适合在粉尘较多、环境温度相对稳定的工业现场使用，不需要定期清理风扇积灰，也不会因为风扇停转导致硬件过热损坏。

　　壳体表面采用阳极氧化处理，既提升了铝合金表面的耐腐蚀能力，也让鳍片表面的热辐射效率有所提升，辅助增强散热效果。从结构建模的角度看，这款模型完整还原了壳体的所有细节，包括鳍片的尺寸、接口开孔的位置、内部安装柱的高度、固定螺丝孔的深度，在做整机装配模拟、散热仿真分析的时候，可以直接调用这个模型进行干涉检查、热流场模拟，不需要重新对机箱结构进行逆向测绘，能大幅缩短相关产品的开发周期。对于做迷你主机改装、嵌入式设备结构设计的工程师来说，这个模型可以直接作为结构设计的参考基准，核对主板安装尺寸、接口位置匹配度、散热路径的合理性，避免在开模或者样机加工阶段出现尺寸不匹配的问题。
