STM32F411核心控制开发板结构设计

　　这款嵌入式核心控制板的三维结构还原，完全围绕实际硬件调试、产品集成的工程需求搭建，所有结构细节都对应量产级硬件的真实装配逻辑。做嵌入式项目集成时，很多结构工程师容易忽略核心板的安装边界，导致后期打样后出现接插件干涉、排针与外壳距离不足、调试按键无法触碰的问题，这个模型在搭建时就把所有装配公差、操作空间都做了预留，能直接导入设备总装文件做干涉检查。

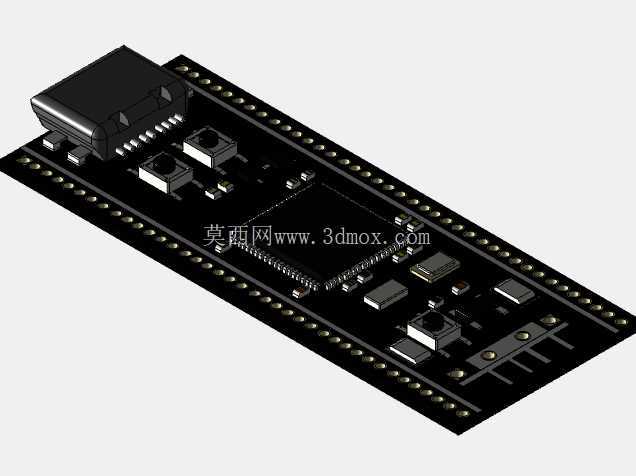

　　从实际应用场景来看，这类核心板常被集成在小型智能检测终端、桌面级创客设备、低功耗数据采集节点里，不需要开发者自行绘制最小系统电路，直接通过排针引出所有IO口就能外接传感器、通信模块、执行器件，大幅缩短产品开发周期。模型里完整还原了板载的USB接口、BOOT启动按键、复位按键、电源指示器件，还有主芯片周边的阻容、晶振、电源管理元件，每个元件的高度、占位都和实物一致，不会出现结构设计时预留空间足够，实际焊接元件后顶到外壳的低级错误。

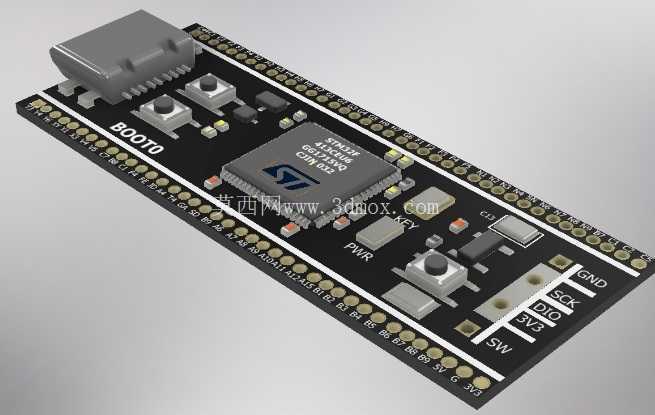

　　设计思路上完全遵循嵌入式核心板的常规布局逻辑：主控制芯片放置在PCB板中心区域，周边预留足够的覆铜散热空间，高频晶振紧贴芯片时钟引脚放置，减少信号走线长度降低干扰；电源输入回路靠近板边接口，滤波电容就近布置在电源引脚旁，保证供电稳定性；所有引出排针沿板体长边两侧排布，间距统一为标准2.54mm，既兼容通用面包板、杜邦线连接，也能直接插在配套的底板载板上，不需要额外做转接。板上的SW下载接口、3.3V电源引脚、接地引脚都做了清晰的丝印对应，结构建模时也把丝印的位置做了凹凸还原，方便装配时识别引脚定义，不会出现插反接线的问题。

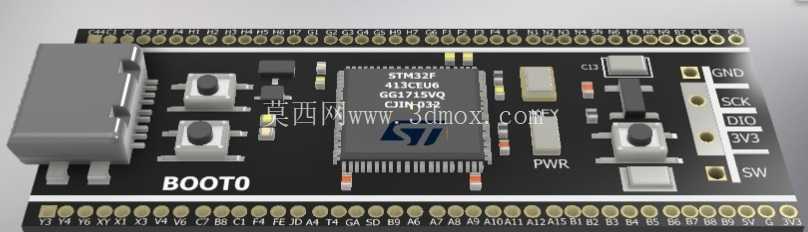

　　外形尺寸上，板体采用狭长型布局，宽度控制在22mm以内，长度适配常规核心板的60mm规格，四个角预留了标准M2安装孔位，孔位距离板边的距离符合通用安装规范，既可以用铜柱固定在设备外壳内部，也能通过排针悬空插接在底板上，两种安装方式都不会和周边元件产生干涉。板载的USB接口突出板边的长度做了精准还原，设计外壳时只需要在对应位置预留标准USB-B口的开孔，就能保证接口插拔顺畅，不会出现插头插不到位、外壳挡住接口的问题。两个功能按键的高度高出PCB板面2.5mm，设计外壳面板时只需要在按键对应位置预留1mm直径的通孔，搭配轻触按键延长帽就能实现外部操作，不需要额外调整按键位置。

　　从结构细节来看，主芯片采用LQFP封装，模型还原了芯片的引脚排布和本体高度，芯片表面的标识也做了对应，方便做热仿真时准确计算芯片的散热面积，设计对应的散热结构时不需要额外测量芯片尺寸。板上的电源稳压元件、指示LED的位置都靠近板边，调试时不用拆开设备外壳就能直观看到电源状态，快速排查供电故障。所有排针的引脚长度统一为露出板面8mm，既能保证插接时的接触可靠性，也不会因为引脚过长导致焊接后出现歪斜、相邻引脚短路的问题。

　　做设备集成时，直接把这个模型导入总装配文件，就能快速确认核心板和周边的电池模块、通信模块、传感器板的相对位置，提前规划走线空间，避免后期走线时出现信号线交叉、电源线和高频信号线距离过近的干扰问题。对于做教学演示、虚拟仿真的场景，这个模型的细节足够支撑虚拟调试的需求，能直观展示核心板的接口位置、元件布局，方便学习者理解嵌入式最小系统的硬件构成，不需要拿到实物就能完成前期的结构设计和布局规划。
