钢制1.6mm厚钣金主机箱结构设计

　　这款钣金主机箱主要面向工业控制类设备的内置承载场景，多用于小型工控终端、嵌入式检测设备的外层防护与内部器件承载，在车间工位控制端、小型自动化设备侧装控制单元、实验室台式检测设备的主机承载场景中都能适配。日常使用中，它需要承担内部核心板卡、电源模块、散热组件的固定支撑作用，同时隔绝外部粉尘、轻微磕碰对内部精密电子元件的影响，侧面排布的密集散热孔可以在设备持续运行时形成自然对流风道，带走板卡与电源工作产生的积热，避免内部元器件因温度过高出现性能衰减或者寿命折损。

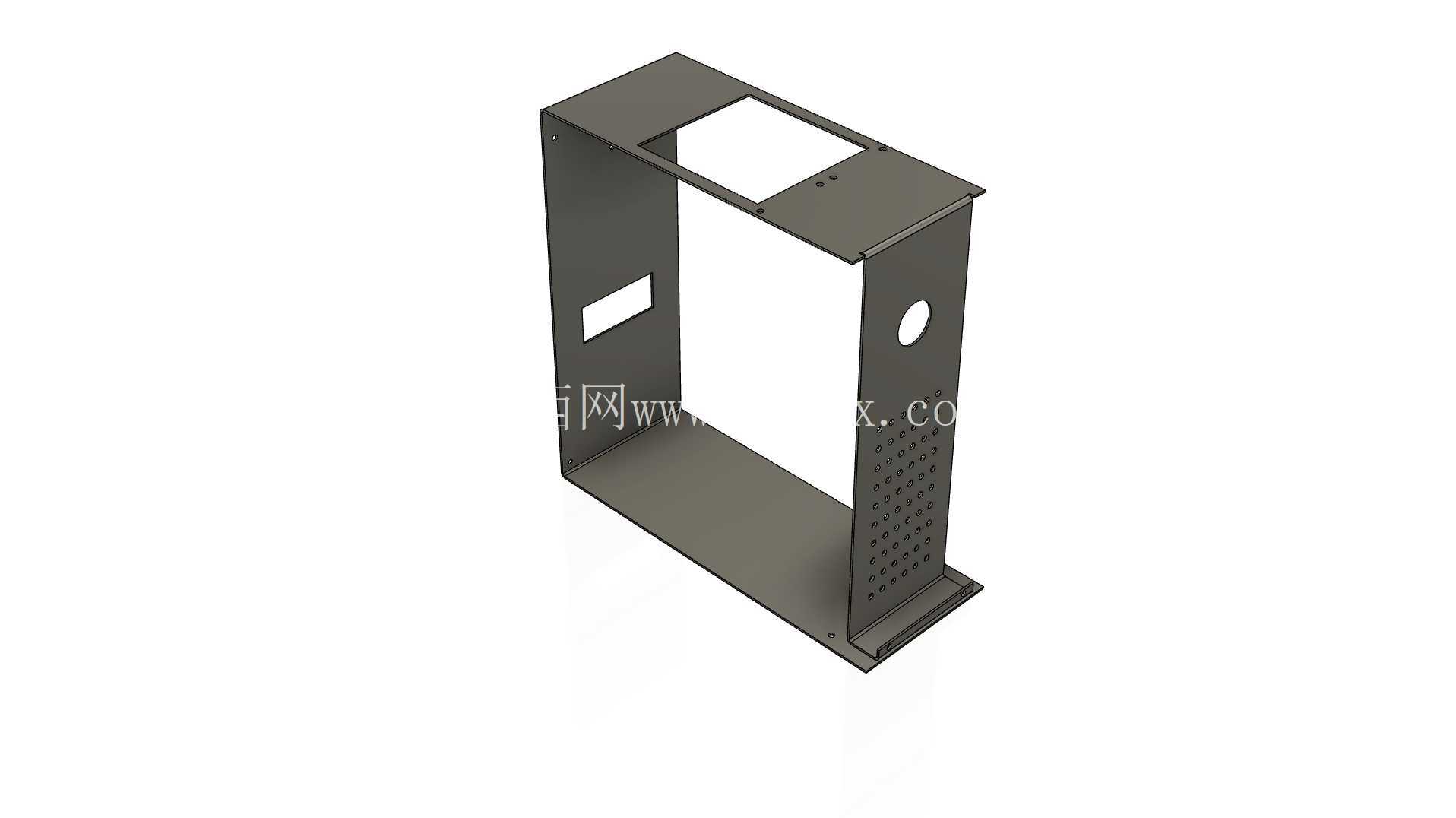

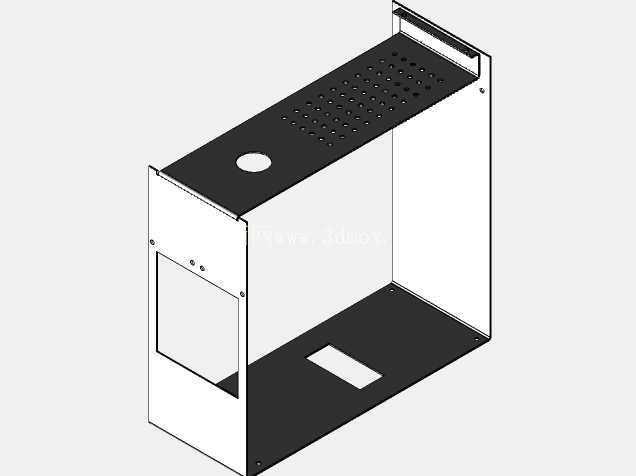

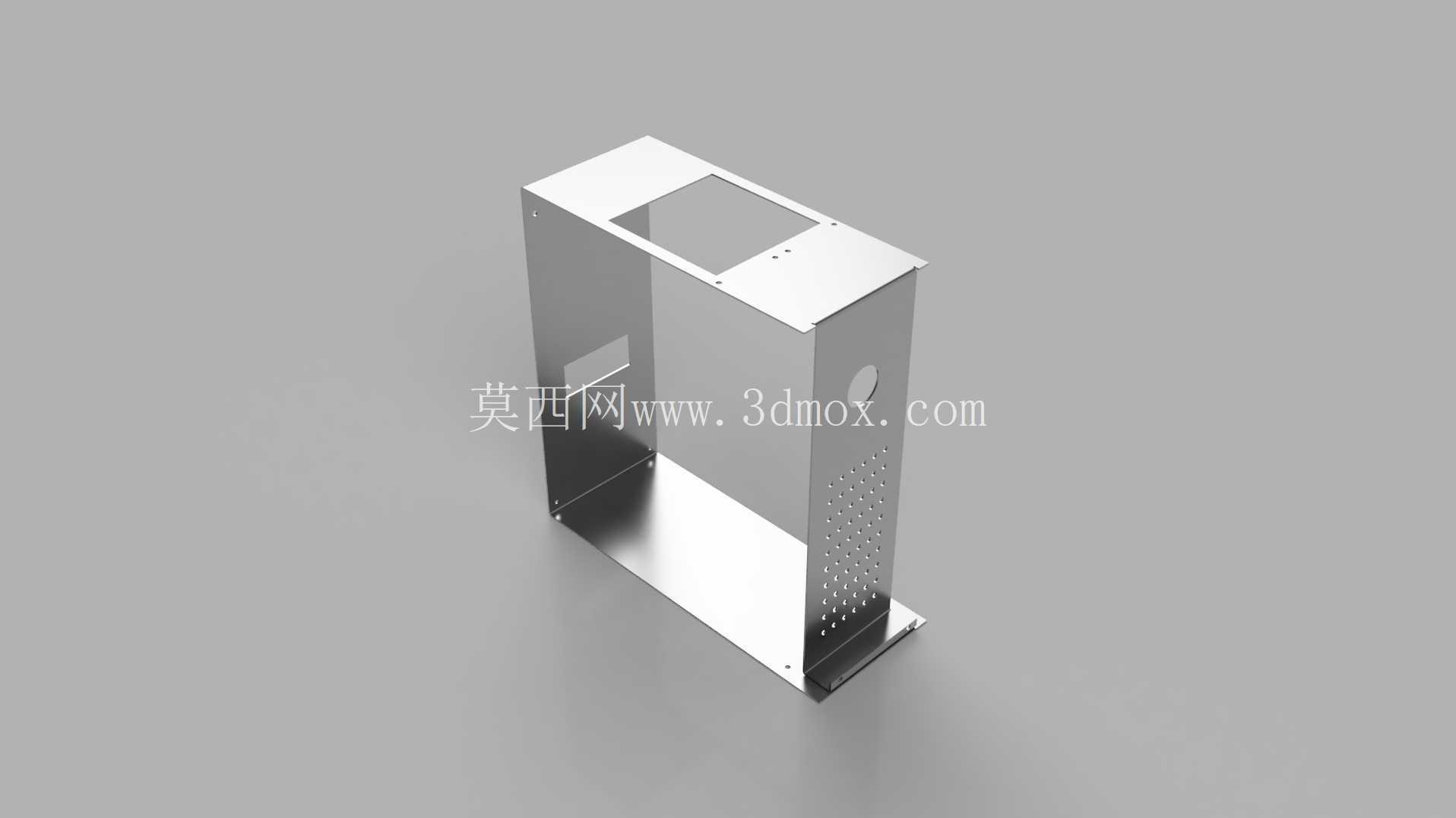

　　从结构设计思路来看，整体采用一体化折弯成型的工艺思路，减少不必要的拼接焊缝，所有折弯边都预留了合理的折弯止裂槽，避免1.6mm厚的合金钢板在折弯加工时出现应力开裂的问题。顶部预留的方形开口是为了适配操作显示面板或者外接接口模块的安装，开口边缘做了向内的折弯翻边，既可以提升开口处的结构刚度，避免安装面板后出现边缘变形，也能消除板材剪切后的锋利毛边，防止装配作业时划伤操作人员。箱体背部预留的圆形过线孔，是为了方便内部线缆穿出连接外部执行器件或者供电线路，孔位边缘可配套橡胶护圈，避免长期使用中线缆绝缘层被板材边缘磨损造成短路风险。

　　安装边界方面，箱体底部设计了外翻的安装折边，折边上预留的固定孔位可以适配M4规格的固定螺丝，既可以直接固定在设备台架的安装平面上，也可以搭配减震脚垫放置在工作台面使用，安装时需要预留至少30mm的侧面散热空间，保证侧面散热孔的气流通畅，不能将散热孔直接紧贴墙面或者其他设备壳体安装，避免堵塞风道影响散热效果。箱体内部的折弯凸台是为了固定内部安装导轨或者板卡支架预留的结构，不需要额外焊接安装螺母，直接依靠板材折弯形成的支撑面配合自攻螺丝就能完成内部器件的固定，减少了焊接工序带来的变形问题，也降低了整体加工的成本。

　　材质选用1.6mm厚度的合金钢材，在保证整体结构刚度的前提下控制了箱体自重，不会因为板材过薄导致装配后出现壳体共振异响，也不会因为板材过厚造成整体重量过大，增加安装搬运的负担。所有板材拼接位置都采用点焊固定后再做打磨处理，保证外表面平整光滑，后续可以根据使用场景做喷塑、喷漆等表面处理，适配不同设备的外观配色需求，也能提升壳体的防锈耐腐蚀能力，在多粉尘、轻微潮湿的车间环境中也能长期使用不出现表层锈蚀脱落的问题。

　　实际装配过程中，这款机箱的结构预留了足够的操作空间，内部器件安装时不需要特殊的工装辅助，操作人员可以直接从顶部开口完成所有板卡、电源、接线的装配作业，后期维护时也只需要拆卸顶部面板就能完成内部器件的检修更换，不需要完全拆解整个箱体，降低了后期运维的操作难度。箱体的边角位置都做了小半径的圆角折弯处理，没有尖锐的外凸棱角，避免设备搬运、安装过程中磕碰造成人员受伤，也能减少边角位置因为碰撞出现的漆面脱落、板材变形问题。
