钣金结构设备外壳面板平面结构设计

项目分类:通用五金配件 发布时间:2024-12-02 ID:823168
  • 钣金结构设备外壳面板平面结构设计
  • 钣金结构设备外壳面板平面结构设计
  • 钣金结构设备外壳面板平面结构设计
  • 钣金结构设备外壳面板平面结构设计

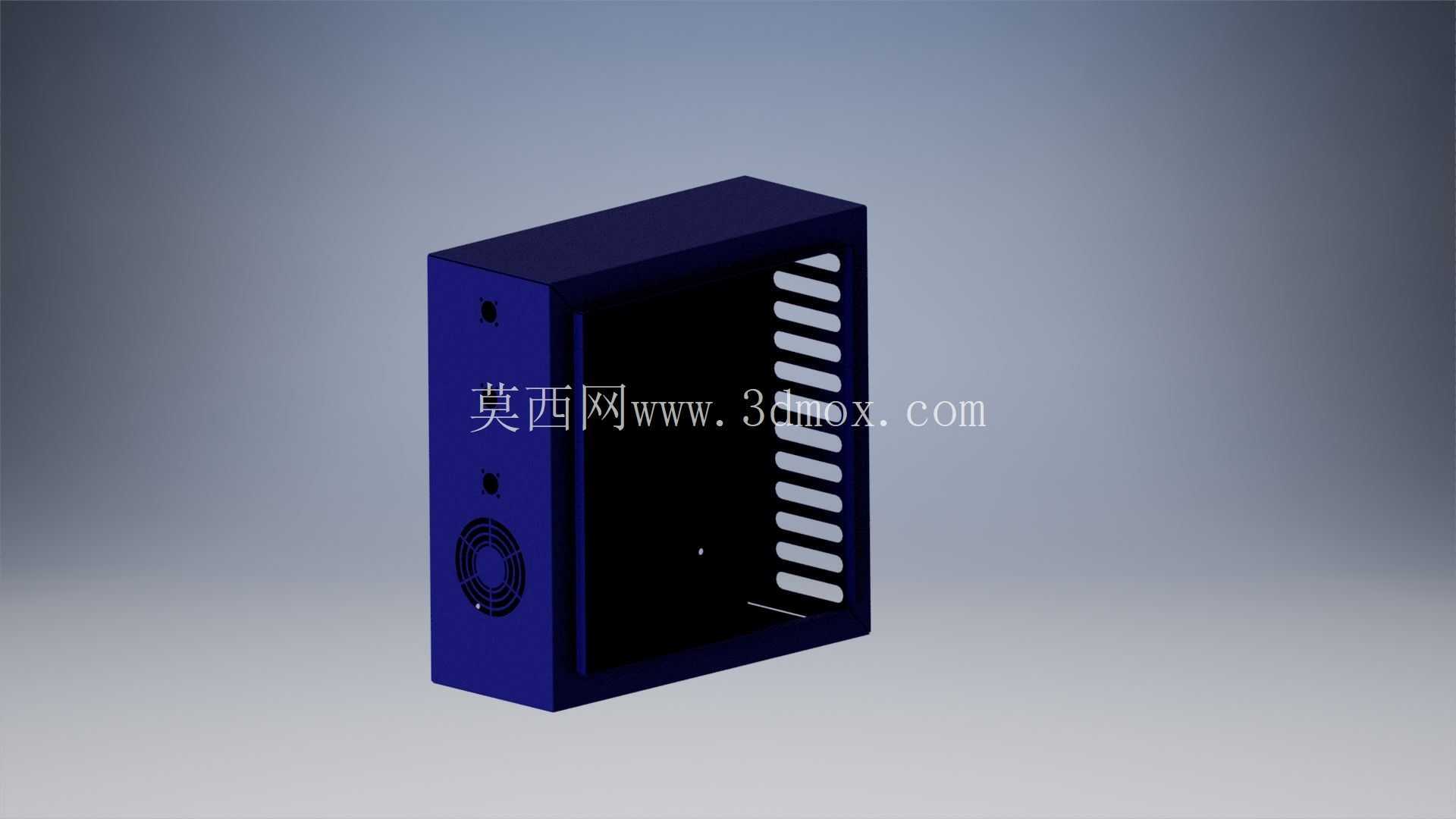

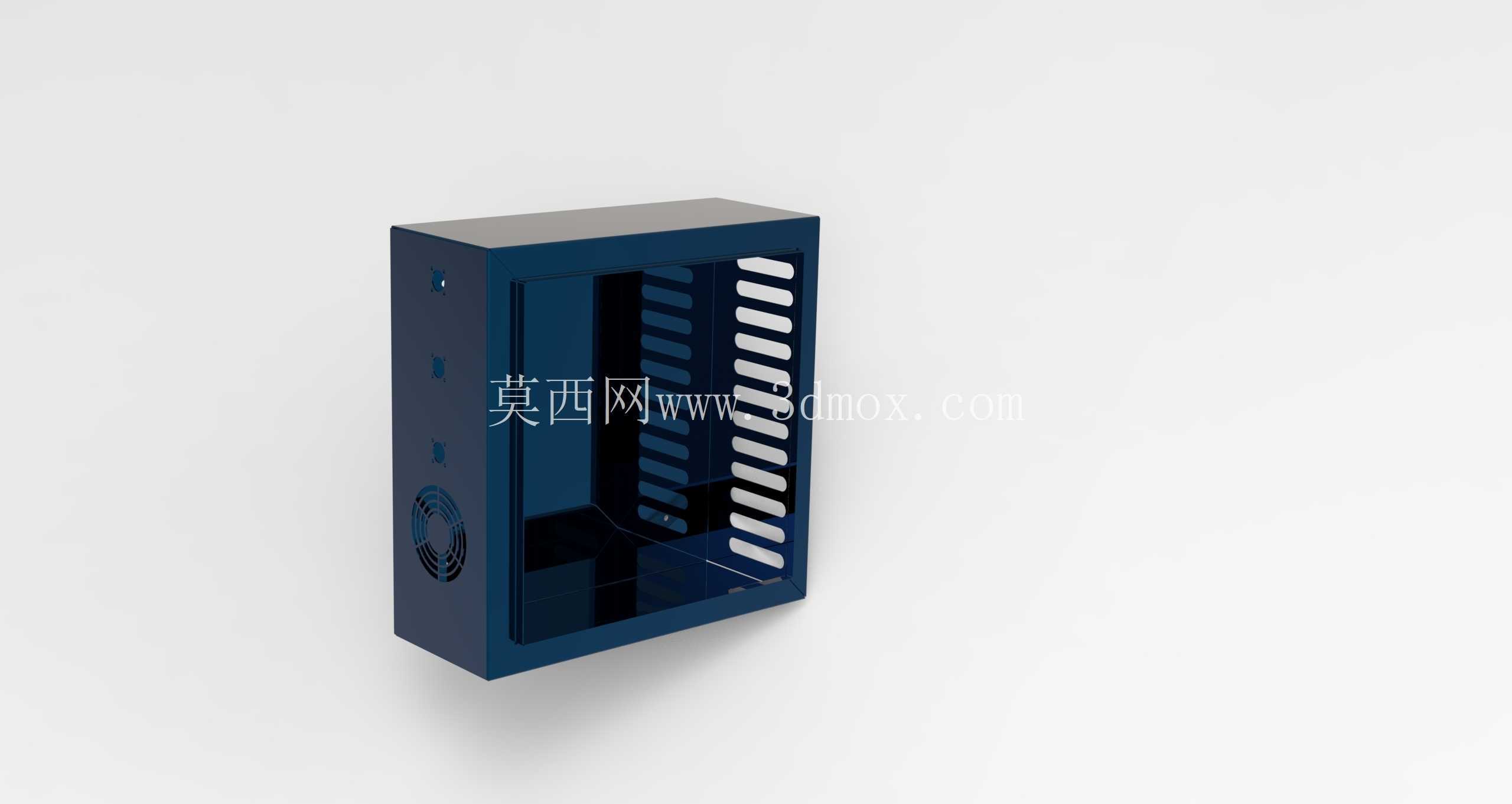

  这款钣金壳体的设计,最初是面向小型工业控制单元的内置安装场景做的方案,日常会用在车间现场的小型信号采集模块、支路气动控制单元的外防护上,也可适配小型仪表的嵌入式安装需求,核心作用是给内部的电路板、阀组、接线端子提供物理防护,隔绝车间内的切削液飞溅、粉尘堆积,同时避免人员误触内部带电部件或者运动构件。从结构细节来看,壳体采用一体式折弯成型的主体框架,减少了拼接焊缝的数量,整体刚性比多板拼接的结构高不少,侧边预留的通风槽采用等距长条开孔设计,开孔宽度控制在4mm,既可以保证内部元件工作时的自然对流散热,又能防止车间内较大的金属切屑、杂物掉入壳体内,开孔的排布顺着壳体高度方向均匀布置,和内部发热元件的安装位置对应,能让热空气顺着槽道自然向上排出,不会在壳体内形成积热区。

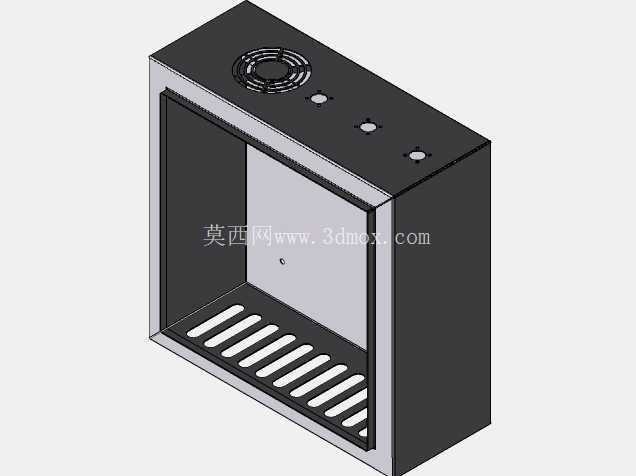

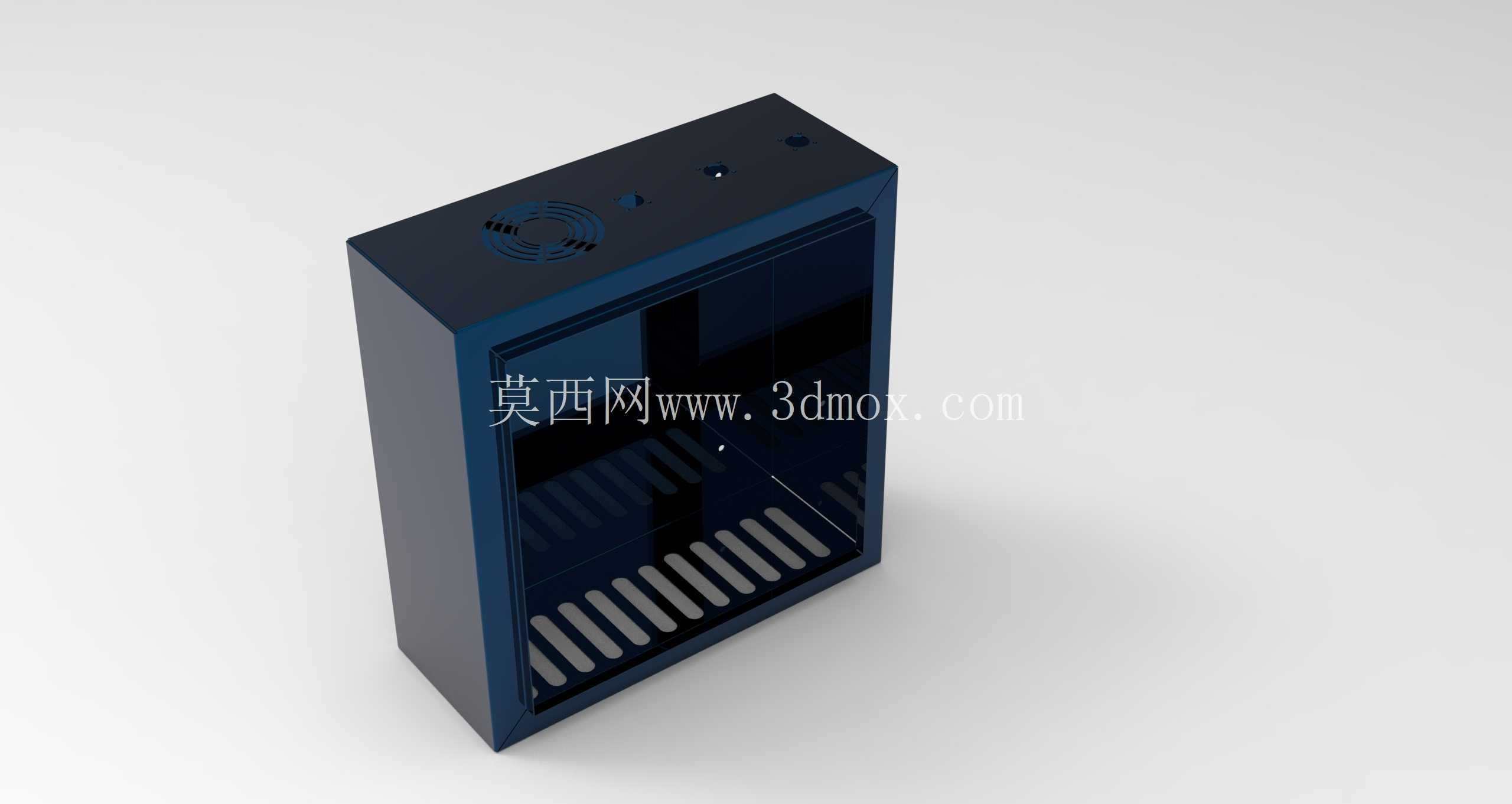

  壳体左侧预留的圆形开孔是为散热风扇预留的安装位,孔位周边做了翻边处理,既可以增加安装位的结构强度,也能给风扇安装提供定位基准,不需要额外做安装支架,直接用自攻螺丝就能固定风扇,装配效率更高。前面板的开口区域是为操作显示模块预留的安装位,开口的尺寸公差控制在±0.1mm,能保证显示面板、操作按钮安装后不会出现松动或者缝隙过大的问题,开口边缘做了钝化处理,避免装配时划伤操作人员的手部,也不会割伤内部连接的线缆绝缘层。

  设计过程中首先考虑的是安装边界的适配性,这类壳体通常是嵌入到设备的操作台面板上,或者通过侧边的安装孔固定在设备机架的型材上,所以整体的外形尺寸控制在常规小型控制单元的适配范围内,宽度方向预留了足够的内部安装空间,能容纳常规尺寸的PCB板、小型减压阀组或者接线端子排,深度方向不会超出操作台的安装厚度,避免和操作台内部的其他构件产生干涉。壳体的边角处都做了小圆角折弯处理,没有尖锐的外凸棱角,既可以避免钣金加工时的应力集中,也能防止安装维护过程中磕碰划伤人员。

  壳体的顶部采用盖板扣合的结构,不需要焊接固定,后期维护时只需要拆下顶部的固定螺丝就能打开壳体,对内部元件进行检修或者更换,日常使用时盖板和主体的贴合缝隙控制在0.5mm以内,能有效阻挡粉尘进入。在做结构建模的时候,特意把所有折弯处的内R角和板材厚度做了匹配,选用常规的1.2mm冷轧钢板作为加工基材,折弯时不会出现开裂或者回弹超标的问题,所有的开孔位置都避开了折弯线,防止折弯时孔位出现变形,不需要后续额外的校形工序,能直接适配常规的钣金加工工艺,下料、折弯、喷涂的工序都可以在常规钣金车间完成,不需要特殊的加工设备,量产时的加工成本可控。另外壳体背部预留的接地螺柱安装位,是为了满足电气安全的要求,安装时可以直接把接地线固定在螺柱上,保证壳体可靠接地,避免内部元件漏电时外壳带电引发安全隐患。侧边的安装孔位做了长圆孔设计,安装时可以有一定的位置调整余量,就算机架上的安装孔位有小范围的加工误差,也能顺利完成装配,不需要重新扩孔调整。
