黄铜宝塔式气动快插气嘴接头三维设计

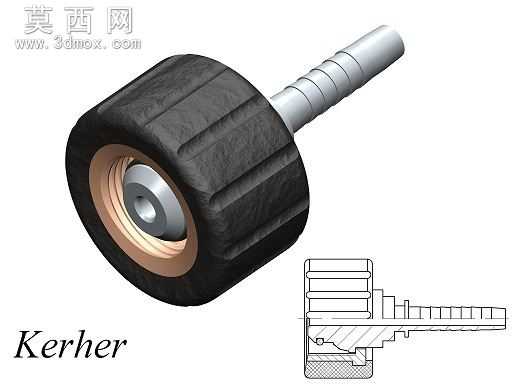

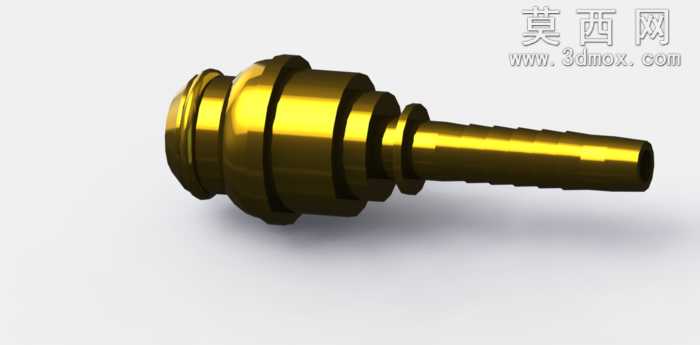

本作品为黄铜材质宝塔式气动快插接头的三维建模设计成果，建模阶段采用SolidWorks软件完成全参数化结构搭建，首先通过旋转凸台特征构建接头主体的回转基体，精准把控各段阶梯轴的直径尺寸与轴向长度，匹配气动管路连接的通用尺寸规范。针对接头端部的多道环形密封凸棱，采用环形阵列结合拉伸切除的方式完成细节刻画，保证凸棱的圆弧过渡角度与凸起高度符合密封咬合要求，避免软管套接后出现滑脱、漏气问题。尾端的宝塔竹节式倒刺结构，通过逐段扫描放样生成渐变锥度的柱体，再对每道倒刺做圆角钝化处理，既保证倒刺能够卡紧软管内壁，又避免尖锐棱边割伤软管造成管路破损。建模过程中对所有配合面做同轴度约束，保证接头整体回转中心一致，消除安装后出现的偏心应力问题。材质渲染阶段，为模型赋予黄铜金属材质，调整金属粗糙度参数至0.12，反射率设置为0.78，还原黄铜抛光后的亮金色金属质感，同时在凸棱、倒刺的边缘位置添加细微的磨损做旧效果，模拟五金零件加工后的真实质感，渲染时采用三点布光方案，主光源从侧上方45度角投射，突出接头各段阶梯的结构层次，辅助光源补全暗部细节，避免金属材质出现死黑区域，地面添加柔和的接触阴影，提升模型的真实感。结构设计上，该接头一端为外螺纹快插对接端，可与气动元件的内螺纹接口快速锁紧，另一端为宝塔竹节端，可直接套接柔性气动软管，无需额外卡箍即可实现稳定密封，整体结构紧凑，流道内壁做光滑过渡处理，减小气体流通时的阻力损失，适配常规低压气动传输场景的使用需求。设计过程中充分考量零件的加工工艺性，所有外轮廓均为回转结构，可通过数控车床一次装夹完成加工，减少二次装夹带来的形位公差，各段退刀槽的尺寸符合车削加工规范，无需特殊定制刀具即可完成量产加工，同时对零件的壁厚做均匀化处理，避免铸造或车削过程中出现壁厚不均导致的变形问题。
