OJUM-01-20开口型聚合物线性轴承

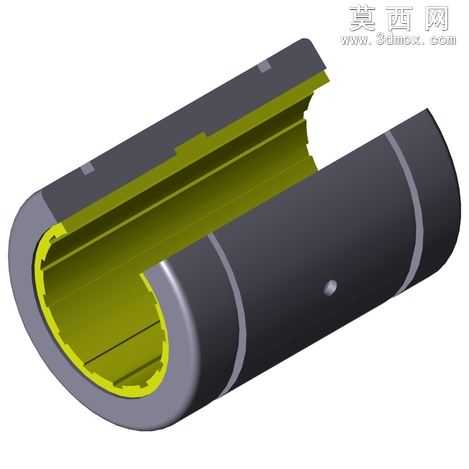

本模型为开口型聚合物线性滑动轴承，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循线性轴承的通用尺寸规范，对轴承的开口结构、内外径公差、轴向定位槽、润滑注油孔等细节特征进行了1:1还原，保证模型尺寸与实际工业产品完全一致。模型采用剖视展示结构，可清晰呈现轴承内部的滑动摩擦层结构：外层为高强度硬质工程塑料壳体，承担径向载荷与结构支撑作用，壳体表面设置的环形定位槽可实现轴承在安装座内的轴向固定，侧面的小型注油孔可连通内部滑动腔，为摩擦副提供润滑介质导入通道；内层为自润滑聚合物摩擦层，内壁开设轴向均布的储油沟槽，可在往复直线运动过程中持续形成润滑膜，降低滑动摩擦系数，适配无油或少油的工况使用需求。渲染阶段采用哑光硬质塑料材质模拟外层壳体，表面添加细微的磨砂质感还原工程塑料的真实触感，内层摩擦层采用黄绿色半哑光自润滑材质，通过色彩区分清晰展现内外层的装配关系，金属端环采用亮面镀铬金属材质，添加环境反射效果突出金属件的加工质感，剖切面做平滑处理，清晰展示各层结构的壁厚与配合间隙。设计过程中重点考量了开口结构的形变适配能力，开口缝隙的尺寸经过参数化调整，可适配一定范围内的轴径公差，同时保证轴承安装后的抱紧力符合直线运动的导向要求，内部储油槽的深度、宽度、分布间距均参考自润滑轴承的行业设计标准，既保证储油容量满足长周期运行需求，又不会过度削弱摩擦层的结构强度。模型整体结构完整，各零件装配关系清晰，无多余几何特征，可直接用于直线运动机构的装配仿真、工况模拟以及产品展示使用，能够帮助设计人员快速完成导向机构的方案验证与结构匹配。
