减压阀配套曲面结构塑料固定支架

　　这款塑料支架是减压阀配套的专用支撑固定件，在流体控制管路系统中，减压阀承担着将上游高压流体调整至下游所需工作压力的核心作用，而配套支架的存在，直接决定了减压阀在设备舱、管路布设场景中的安装稳定性，避免长期受流体脉冲振动、设备运行共振影响出现连接松脱、密封错位的问题。

　　从实际应用场景来看，这类支架多适配乘用车、小型工业设备的气路、低压油路减压阀安装，在汽车发动机舱的紧凑布设空间里，支架需要同时兼顾安装避让、结构强度、轻量化的多重要求——不同于金属支架的冲压折弯成型逻辑，塑料支架采用一体化曲面结构设计，所有过渡位置均做了大圆角顺滑处理，既避免了注塑生产过程中出现应力集中导致的缩痕、开裂问题，也能在安装时避免尖锐棱边刮伤配套管路、线束外层防护层。

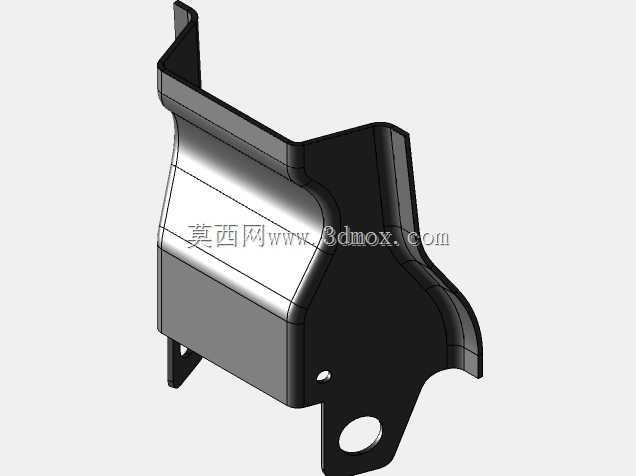

　　结构设计上，支架主体采用带弧度的包覆式构型，内侧曲面完全贴合减压阀对应安装位的外轮廓，安装后可形成半包裹的限位效果，相比平板式直装支架，接触面积提升40%以上，能有效分散减压阀工作时的振动载荷，避免局部应力过大导致的支架断裂。支架一侧延伸出带安装孔的固定耳，孔位公差按照IT12级精度设计，可适配M6规格的标准螺栓固定，固定耳与主体衔接位置做了加厚的加强筋过渡，筋位厚度按照主体壁厚的0.6倍设置，既不会在注塑时出现表面缩印，也能大幅提升固定耳的抗扭强度，避免安装拧紧螺栓时出现耳位断裂的问题。支架底部延伸出两个对称的卡接支脚，支脚末端带限位倒扣，可直接卡入设备安装基板的预设卡槽内，实现预定位，安装时无需人工持续托举减压阀即可完成螺栓紧固，大幅提升装配效率。

　　安装边界方面，支架整体轮廓完全避让减压阀的调节旋钮、流体进出口接头位置，安装后不会干涉减压阀的压力调节操作，也不会与进出管路的接头安装空间产生冲突；所有安装配合面均做了0.5°的脱模斜度设计，既满足注塑生产的脱模要求，也能在安装时与减压阀壳体、安装基板形成更紧密的贴合，减少装配间隙带来的振动异响。材质选用上适配玻纤增强PA66材质，可在-40℃到120℃的工作温度区间内保持足够的结构强度，耐受发动机舱内的油污、防冻液侵蚀，长期使用不会出现脆化、变形问题。

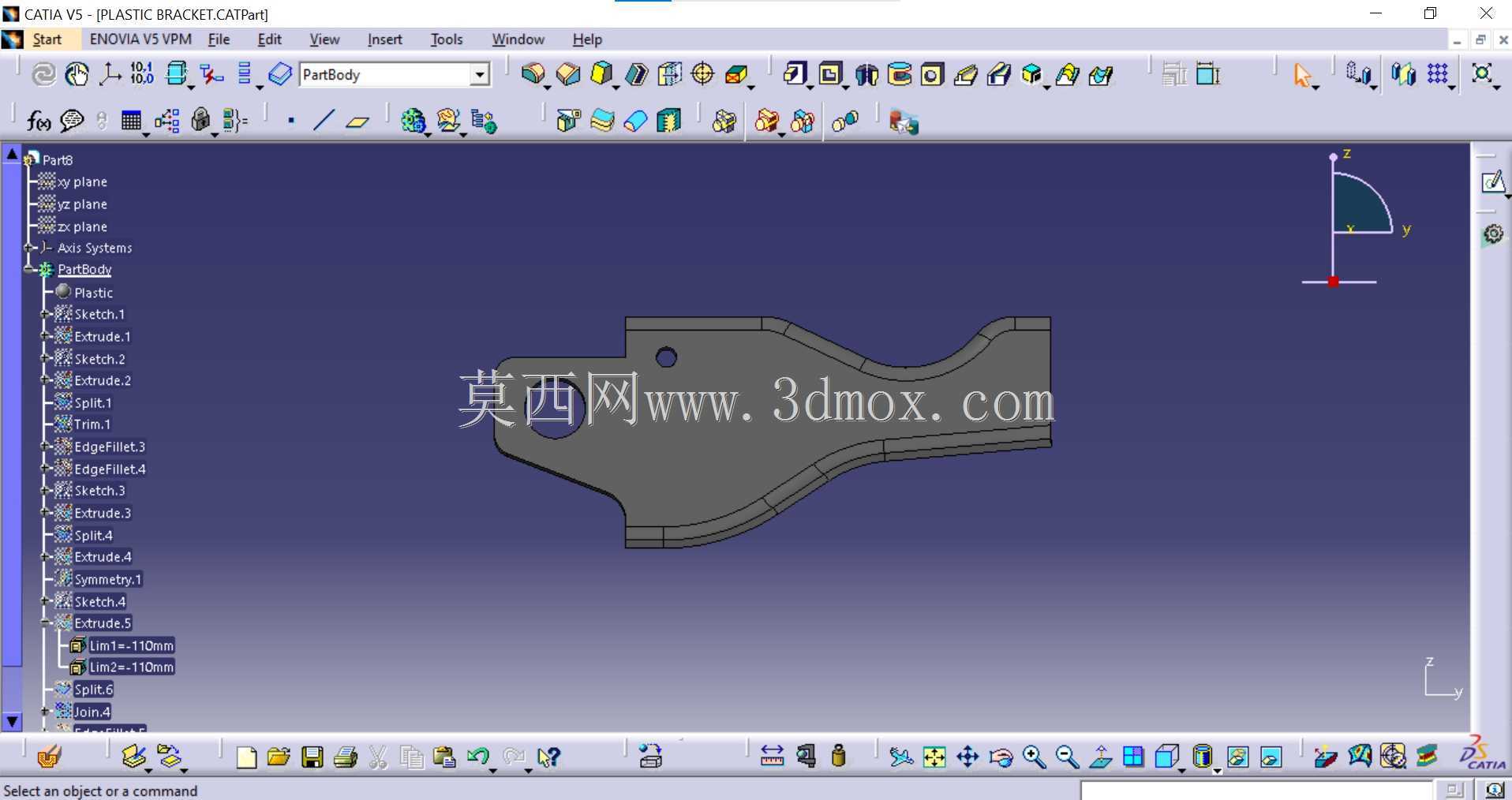

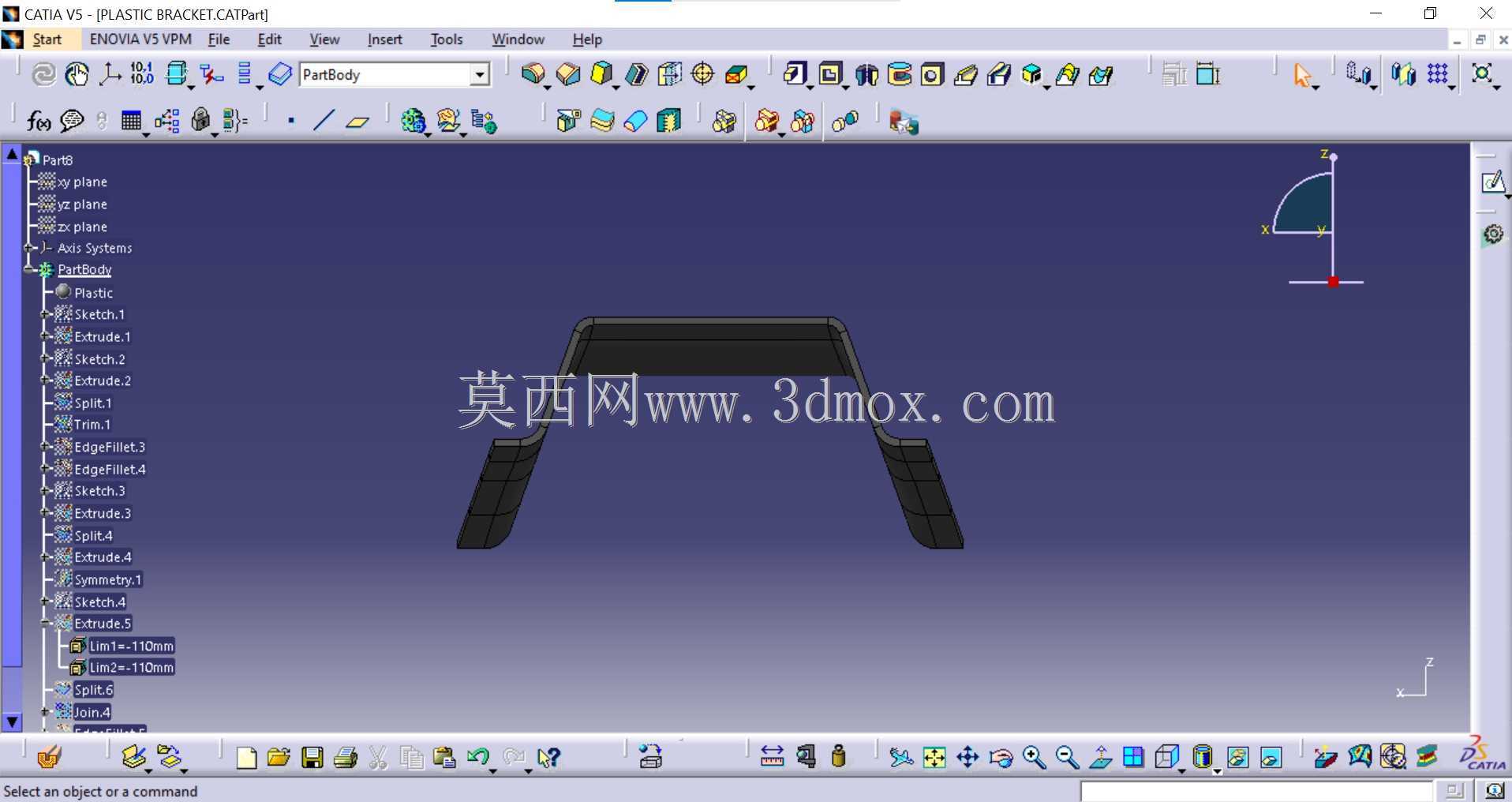

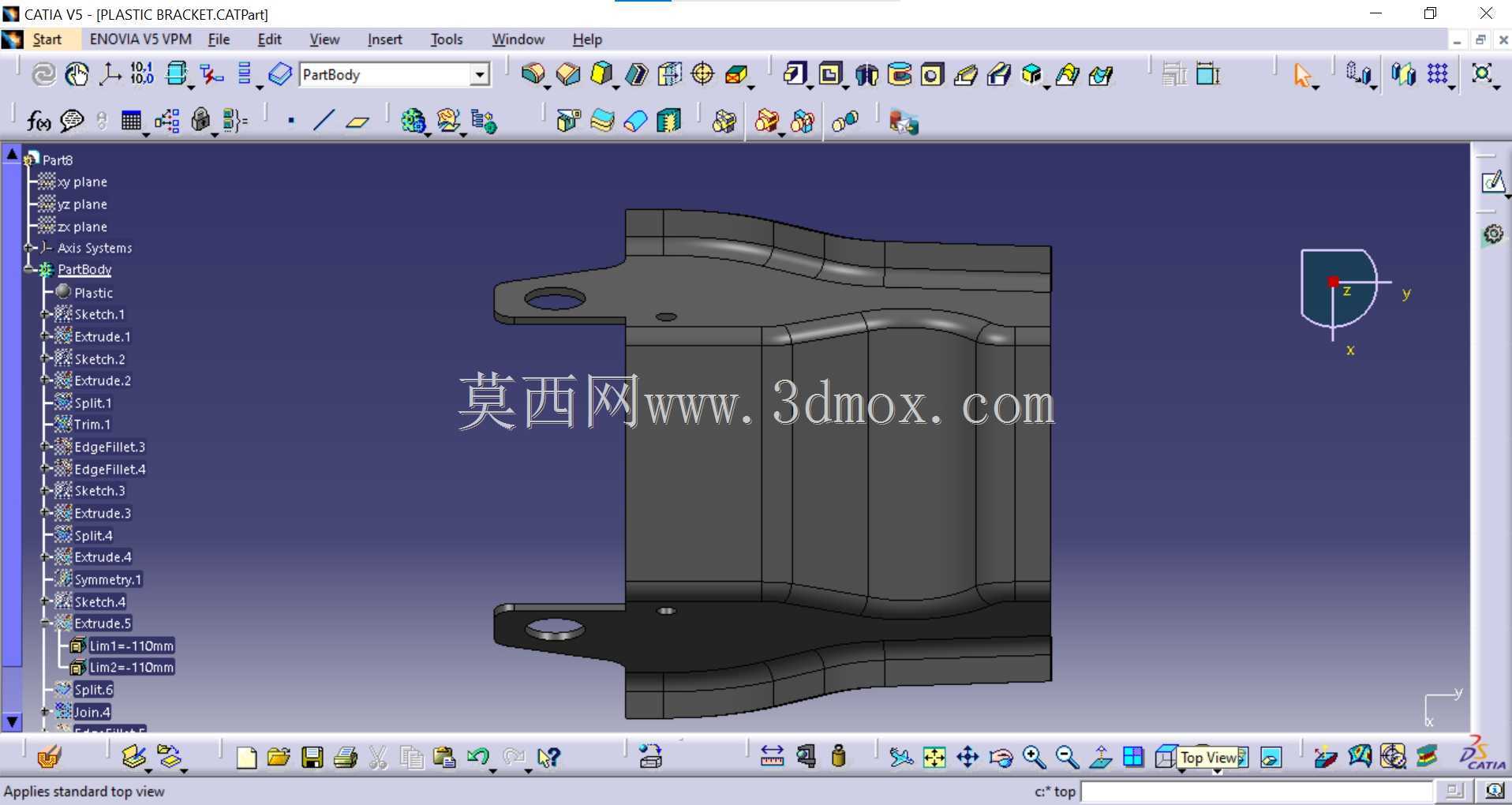

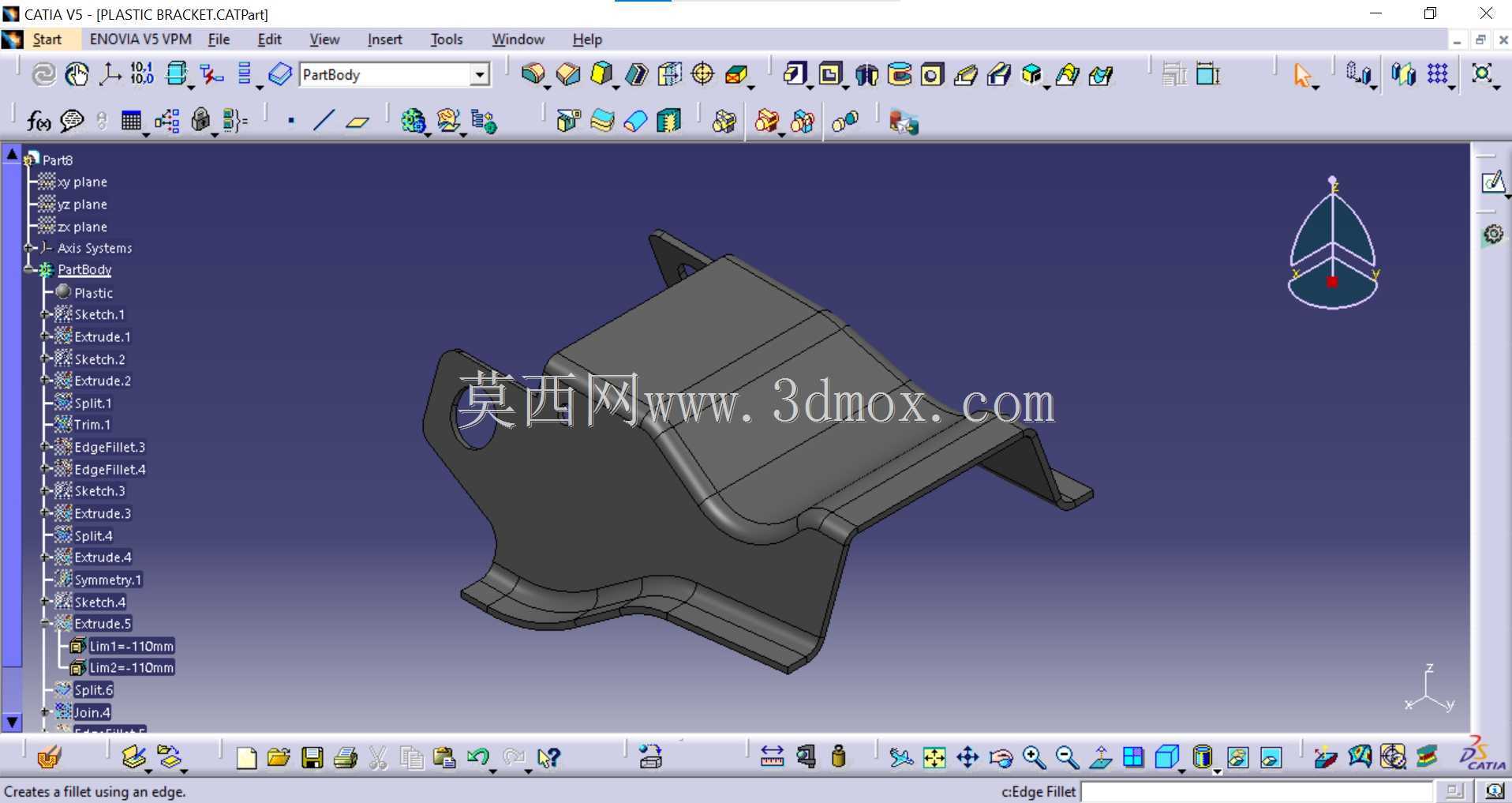

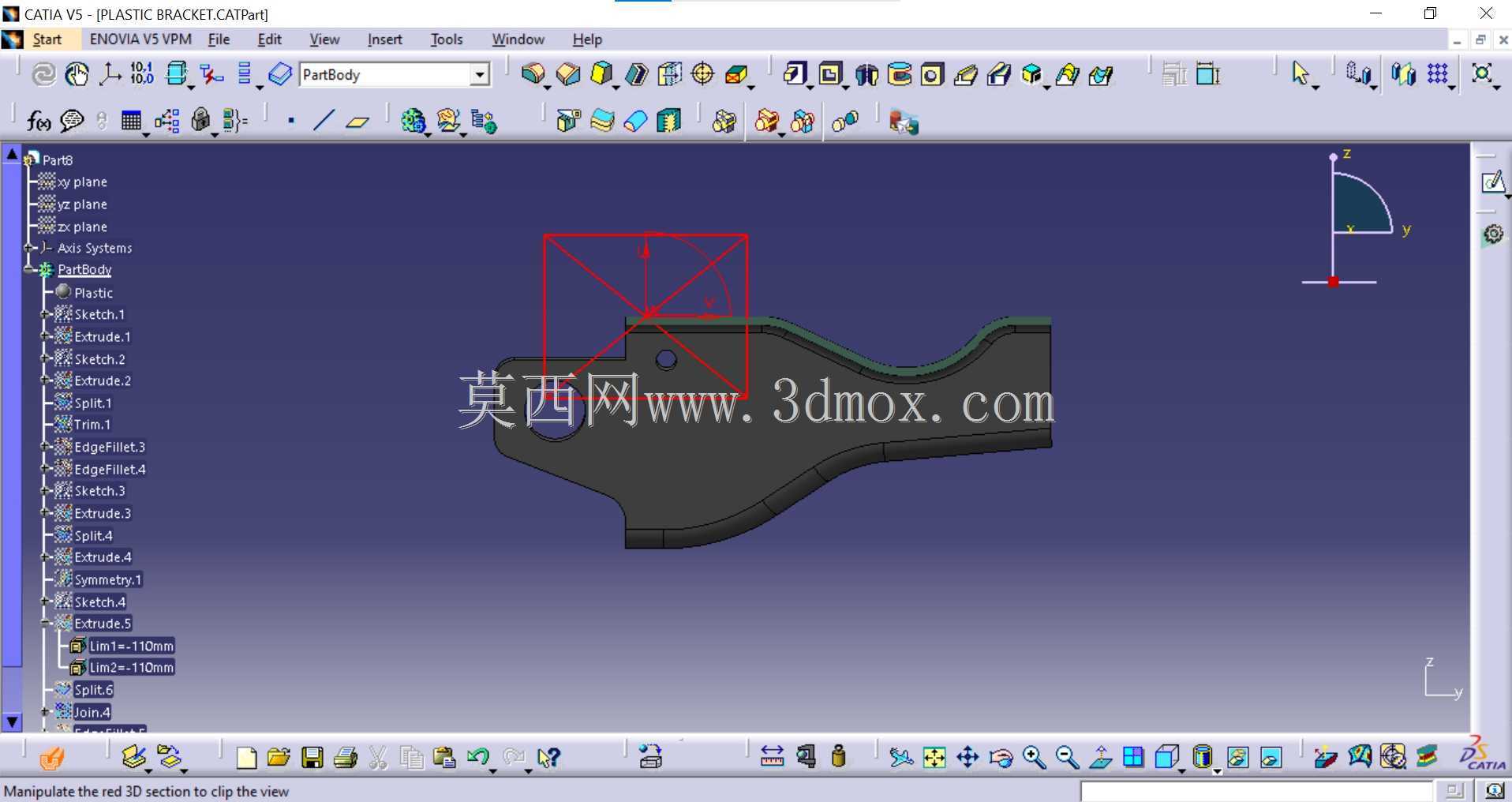

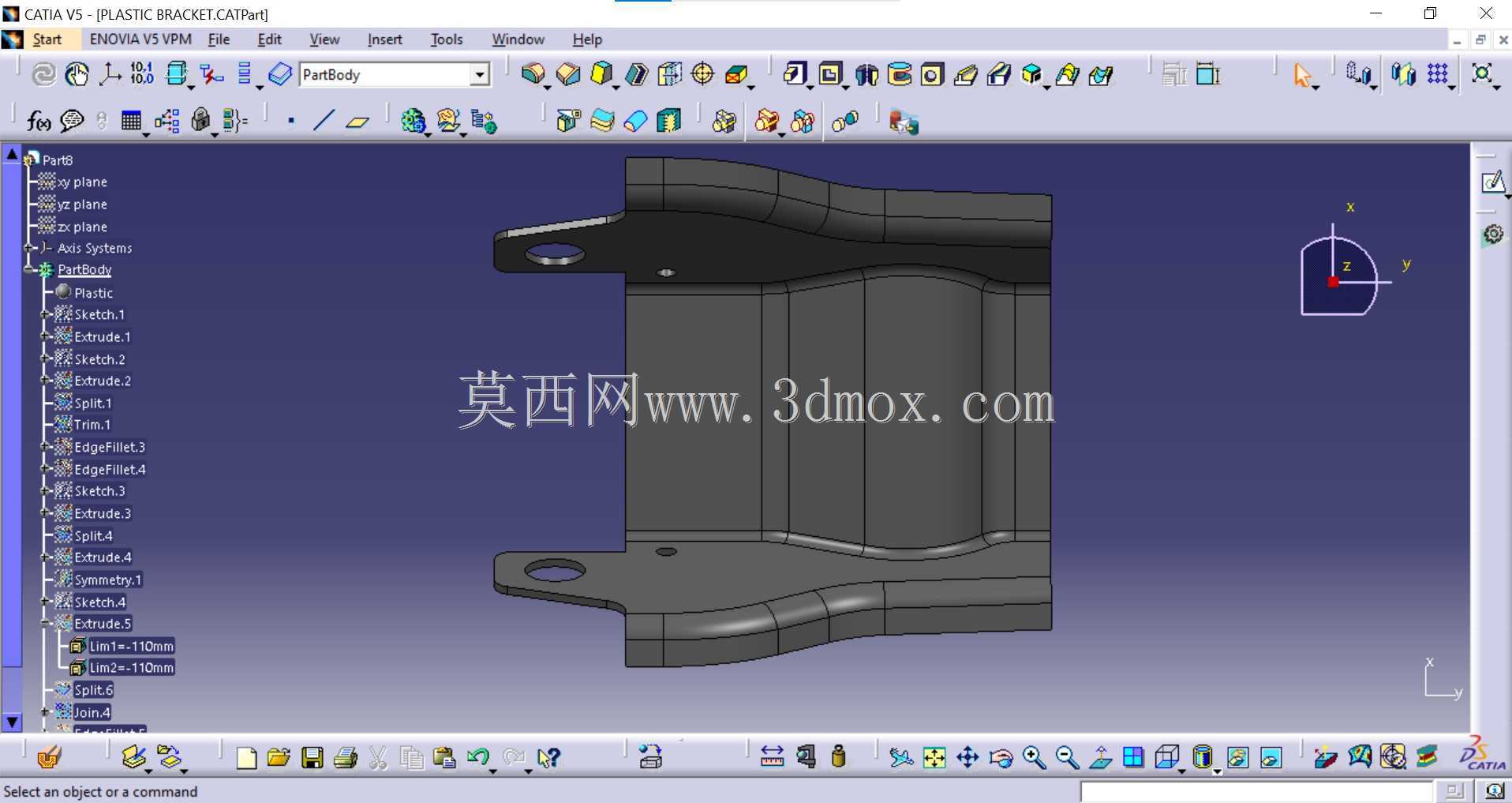

　　从建模逻辑来看，整个支架采用曲面一体化建模思路，先通过多组截面线拟合出贴合减压阀轮廓的主体曲面，再通过加厚、筋位切除、安装孔布尔运算完成整体结构，所有曲面之间均做到G2连续过渡，既保证了外观的顺滑度，也从结构上消除了直角位置的应力集中点，完全满足注塑模具的开模要求，不会出现倒扣、薄钢等影响模具寿命的结构问题。在实际管路装配场景中，这款支架可将减压阀的安装位置牢牢固定在预设点位，避免车辆行驶过程中的颠簸、设备运行的振动导致减压阀移位，保证流体压力输出的稳定性，降低管路密封失效的风险。
