头戴式带麦游戏耳机结构设计方案

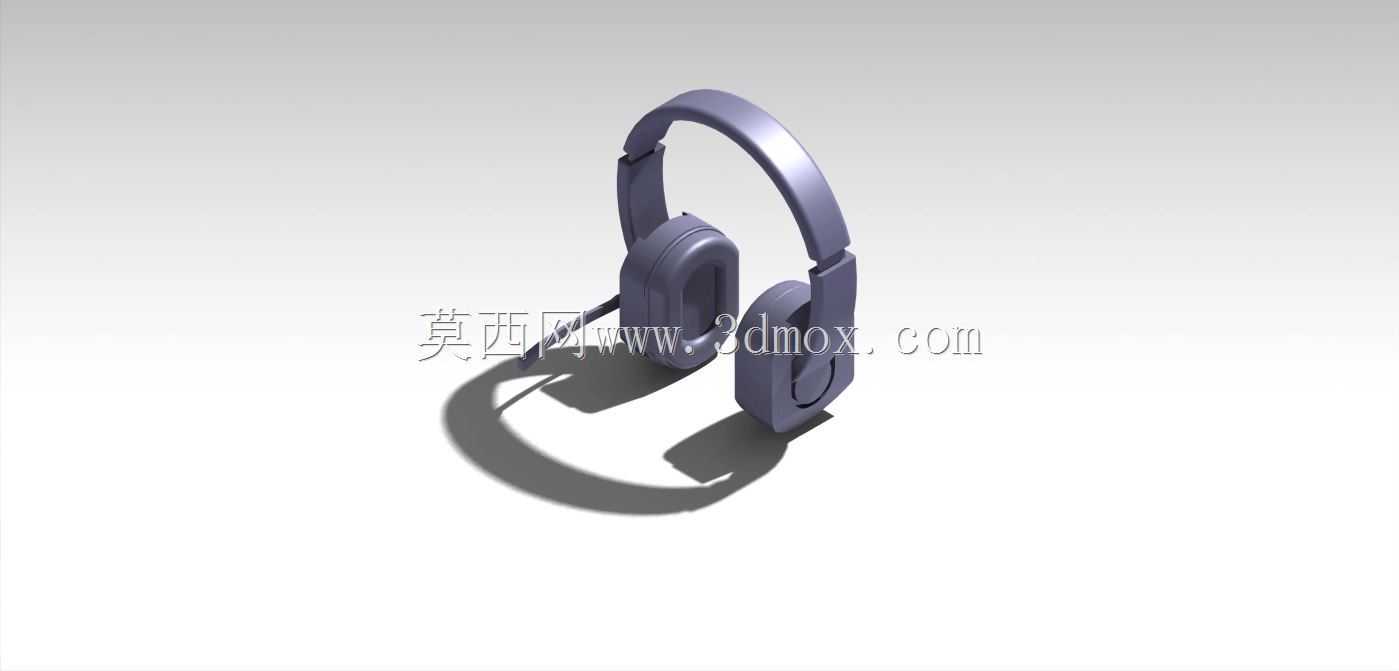

　　日常做消费电子结构建模时，这类头戴游戏耳机的结构逻辑和工业类穿戴设备有不少共通的设计考量，先从实际使用场景拆解：这类耳机核心服务于长时间电竞对战、线上语音会议、沉浸式影音体验场景，需要同时兼顾佩戴稳定性、语音拾音清晰度、声场密闭性三个核心需求，和普通音乐头戴耳机的设计偏向有明显区别。首先看拾音结构的设计，图中附带的可弯折麦克风悬臂，内部预设了可定型金属弹片走线槽，悬臂末端的拾音咪头位置刚好对准使用者嘴角侧方15mm左右的区域，既可以避免呼吸气流直接冲击咪头产生喷麦，又能保证语音拾取的信噪比，悬臂的转动轴设置在左侧耳罩外壳的下沿，转动阻尼设定在0.8N·m，日常调整角度后不会因为头部晃动出现位移，不用时可以向上转动贴合头梁侧面，不会额外突出勾挂外物。

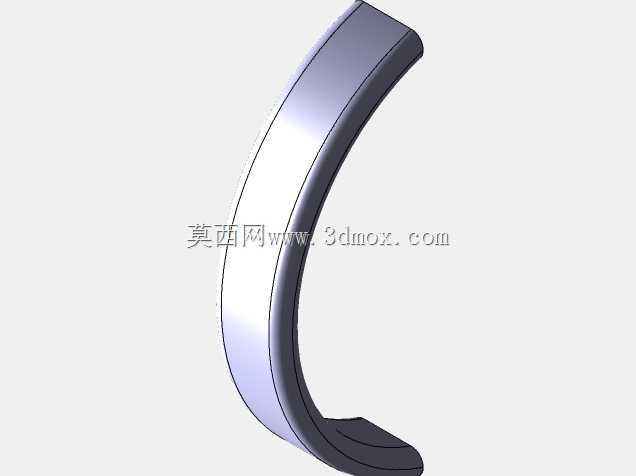

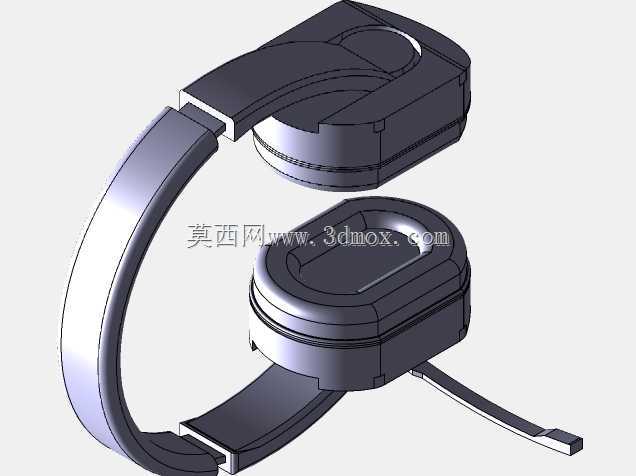

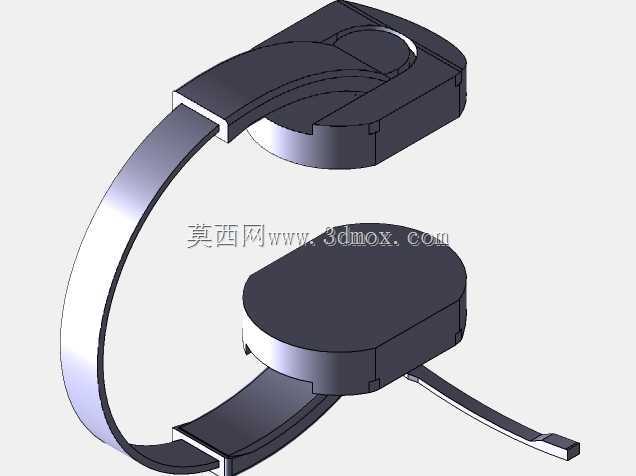

　　再看头梁与耳罩的连接结构，头梁采用弧形自适应张紧结构，内侧的缓冲垫预留了12mm的压缩形变空间，对应不同头围的使用者，头梁的有效张紧行程覆盖540mm到620mm的头围范围，两侧耳罩的连接支架采用竖向滑动调节结构，每侧设置8个档位的卡位，单档位调节步长3mm，总调节行程24mm，可以适配不同耳位高度的佩戴需求，耳罩和支架之间设置了水平方向15度、垂直方向12度的转动自由度，佩戴时耳罩可以自动贴合耳廓侧面的轮廓，避免局部压力过大造成长时间佩戴的压痛感。

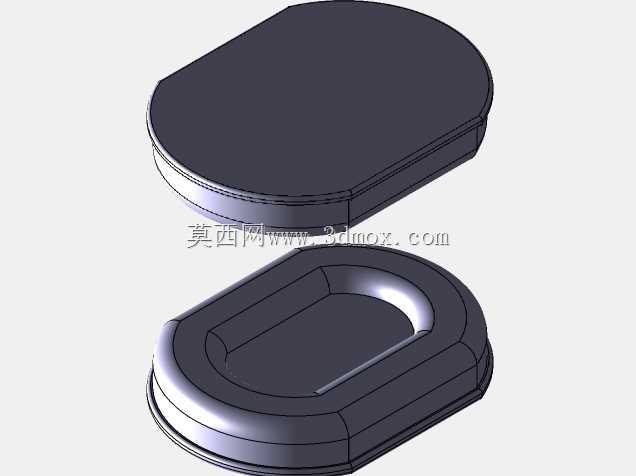

　　耳罩部分采用封闭式腔体设计，耳罩垫采用慢回弹记忆棉材质，外侧包裹低透声率的蛋白皮材质，装配后耳罩和耳廓接触的区域形成相对密闭的声学空间，既可以隔绝外界环境噪音，也能避免耳机漏音影响周边人员，腔体内部预留了40mm动圈发声单元的安装位，单元安装座设置了2度的倾斜角，对应人耳的耳道朝向，优化声场的定位准确性，这一点对于电竞游戏中听声辨位的需求尤为重要。整体结构的装配逻辑采用卡扣加少量自攻螺丝的固定方式，头梁外壳和耳罩外壳都采用ABS+PC混合材质注塑，兼顾结构强度和表面质感，整体装配完成后，耳机的总重量控制在280g以内，长时间佩戴不会对颈椎造成额外负担。

　　安装边界方面，耳罩的外形尺寸为105mm85mm42mm，头梁收拢状态下整体外形尺寸为190mm165mm80mm，适配常规的耳机支架摆放、耳机包收纳尺寸，麦克风悬臂展开后最大伸出长度为120mm，不会遮挡使用者的视线，也不会和桌面的键盘、显示器支架等外设产生干涉。结构设计过程中，特意对各个转动配合的位置做了间隙预留，塑料件之间的配合间隙控制在0.15mm，避免温度变化产生的热胀冷缩导致转动卡滞，所有的走线都隐藏在头梁和支架的内部空腔中，外部没有明线，既提升外观整体性，也避免线材被拉扯损坏。这类结构的建模过程中，需要重点关注各个运动部件的干涉检查，尤其是头梁伸缩、耳罩转动、麦克风悬臂转动的全行程范围内，不能出现结构件之间的剐蹭，同时要给内部的音频线材、咪头线材预留足够的弯曲余量，避免反复转动后线材被扯断。另外在人机工程层面，耳罩垫的压力分布做了对应优化，耳罩对头部的夹持力控制在3.5N左右，既可以保证佩戴时的稳定性，剧烈头部动作时耳机不会滑落，又不会因为夹持力过大造成耳廓两侧的压迫感，适配连续4小时以上的使用场景。
