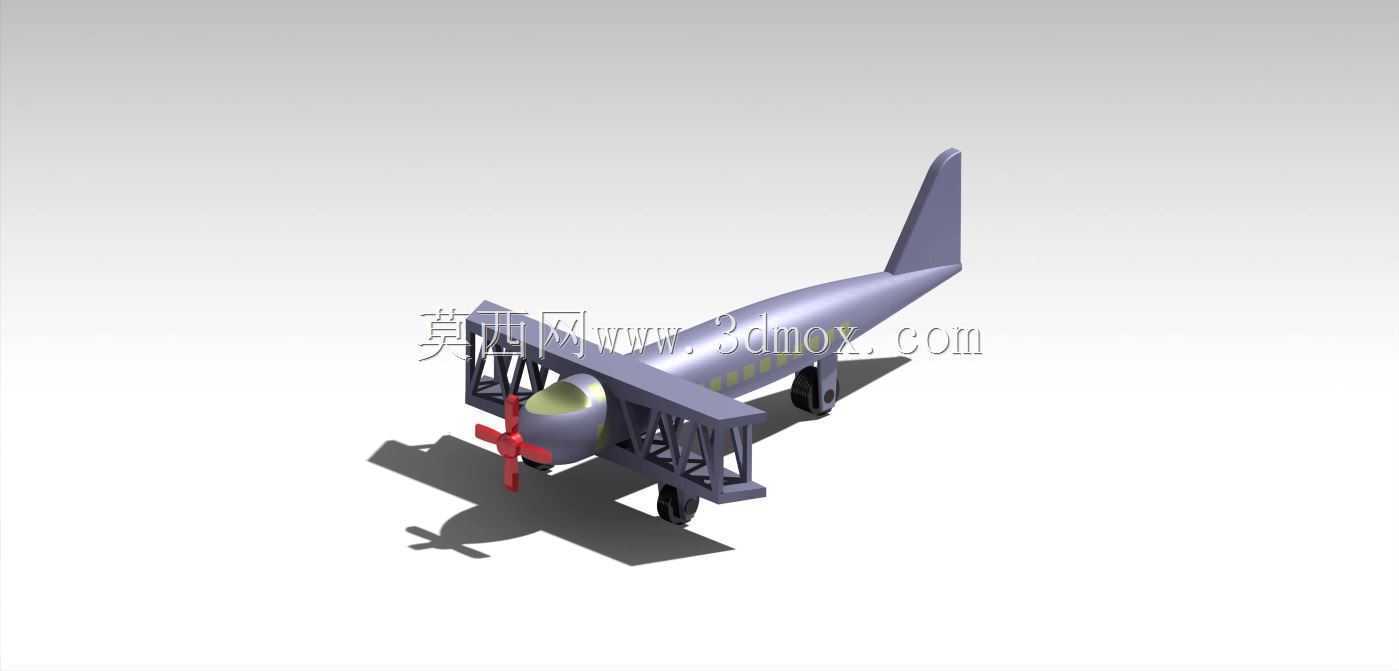

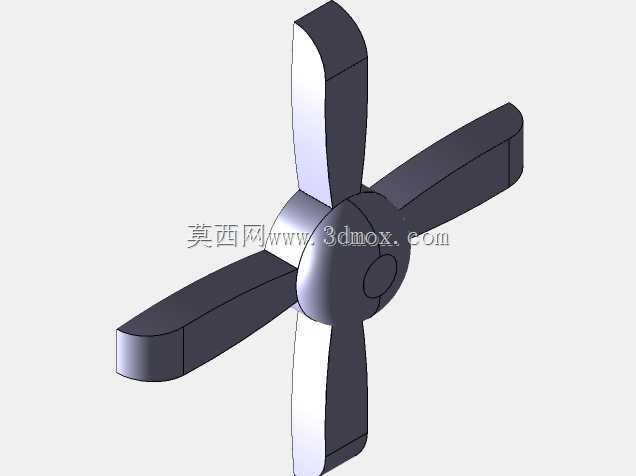

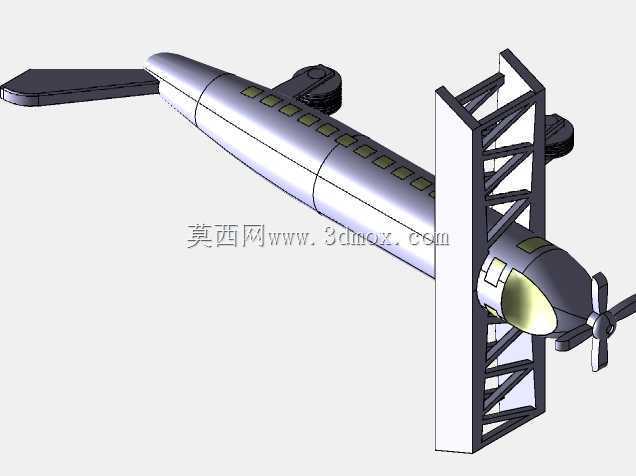

这款双翼螺旋桨飞行器的结构设计,核心围绕轻型通航场景的教学演示、航模改装参考以及早期航空结构原理展示需求展开,整体采用上下双层机翼的支撑布局,通过多组垂直与斜向支撑桁架连接上下翼面,相比单翼布局在低速飞行状态下能获得更大的升力系数,同时降低对翼面材料的强度要求,适配低速、短距起降的使用场景,可用于航空科普教具制作、轻型运动飞机原理验证以及复古航模的结构参考。从功能特性来看,前部的两叶螺旋桨采用前置驱动布局,桨叶曲面经过翼型优化,在低转速区间即可产生足够的前向拉力,配合圆润的纺锤形机头整流结构,能够减少前部飞行阻力,同时为前部动力单元预留充足的安装空间;机身主体采用流线型截面设计,从机头向机尾平滑收窄,既能够降低飞行过程中的压差阻力,
也能为内部的载荷舱、操控机构布置提供连续的安装空间,机身侧面预留的窗体结构可用于观察内部布局,也可适配透明件实现座舱的可视化展示。起落架采用后三点式布局,两个主起落架布置在机翼下方靠前位置,搭配小型尾轮支撑在机尾下方,这种布局适配低速飞行器的地面滑行特性,在简易跑道起降时具备更好的地面适应性,主起落架的轮架结构预留了减震组件的安装位置,可根据实际使用需求加装弹簧或者阻尼结构,吸收地面滑行时的冲击载荷。尾翼部分采用垂直尾翼加水平安定面的常规布局,垂直尾翼与机身尾部平滑过渡连接,能够保证飞行过程中的航向稳定性,水平安定面布置在垂尾根部两侧,可通过调整舵面角度实现飞行俯仰姿态的控制,整体尾翼的尺寸经过重心匹配计算,
能够保证整机在低速飞行时的姿态可控,避免出现失速尾旋等风险。设计过程中首先确定了整机的重心位置,将主起落架的支撑点布置在重心靠前下方位置,保证地面滑行时不会出现拿大顶的风险,同时将机翼的升力中心与重心位置做了匹配调整,降低平飞过程中的配平阻力;上下机翼的支撑桁架采用等强度的杆系布局,每一组支撑杆的连接点都对应翼面的受力加强位置,避免飞行过程中翼面出现局部应力集中导致的结构变形,翼面本身采用薄翼型设计,在保证升力特性的同时降低翼面自身的结构重量。从安装边界来看,整机的翼展、机身长度、机高的比例符合早期轻型双翼机的常规尺寸比例,机翼与机身的连接位置预留了标准的安装接口,可根据实际制作需求更换不同翼型的翼面,

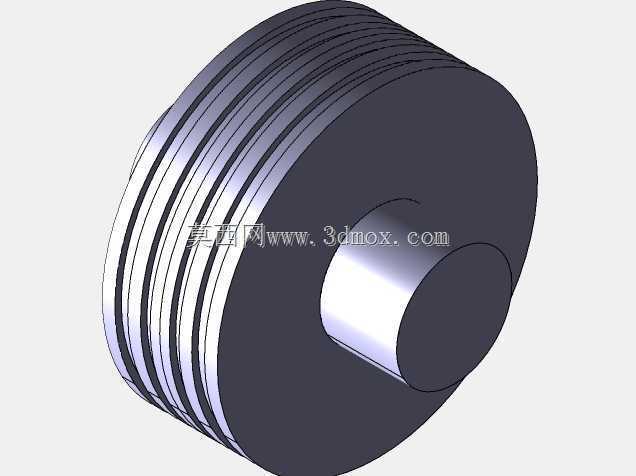

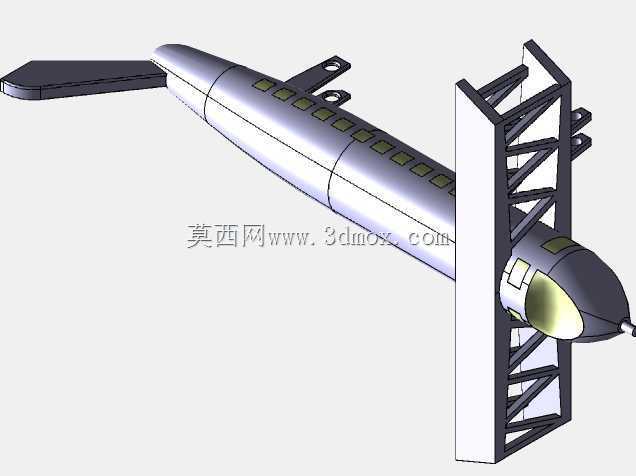

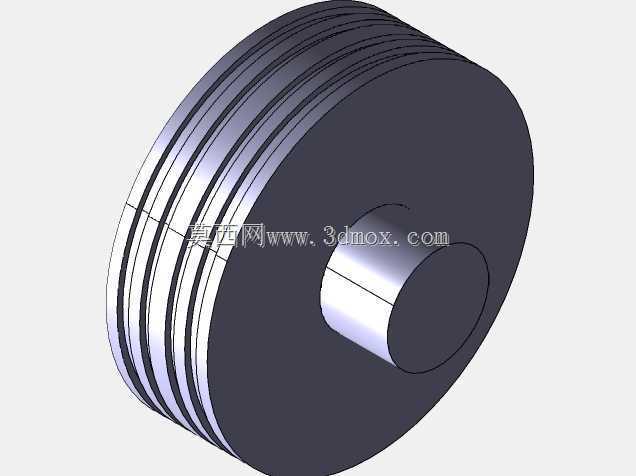

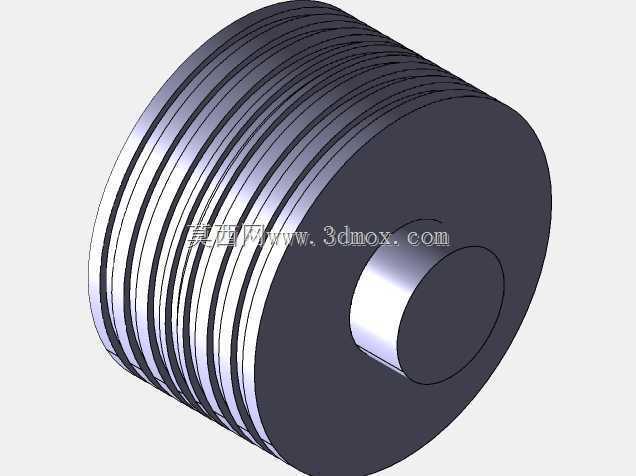

或者调整机翼的安装角来适配不同的飞行速度需求;螺旋桨与机头的连接位置采用标准的轴系接口,可适配不同规格的动力单元,不管是做静态展示模型还是动态飞行航模,都能通过调整接口尺寸匹配对应的零部件。机身内部的骨架采用纵向长桁加隔框的布局形式,隔框按照机身截面的变化规律等间距布置,长桁沿机身轴向贯穿所有隔框,既能够保证机身的整体结构刚度,也能为外部蒙皮提供均匀的支撑点,避免蒙皮在气流载荷下出现凹陷变形;机翼内部同样采用翼肋加前后梁的结构,翼肋按照翼型曲线加工成型,前后梁贯穿整个翼展方向,支撑桁架的连接点直接固定在机翼梁上,将飞行过程中翼面承受的升力直接传递到机身主结构上,避免翼根位置出现应力集中。在细节设计上,机头位置的螺旋桨桨毂采用整流罩包裹,减少桨毂位置的气流紊乱,机轮采用带轮毂的简化结构,既能够还原真实飞机的外观特征,也能降低模型制作或者结构验证时的加工难度,尾翼的舵面与安定面之间预留了转动间隙,可加装操控连杆实现舵面的偏转控制,适配动态演示的需求。整体结构没有采用复杂的曲面造型,大部分零部件都采用规则的型材或者板材加工即可成型,不管是用于3D打印制作实体模型,还是用于航空原理的教学演示,都具备较低的制作门槛,同时结构受力路径清晰,能够直观展示早期螺旋桨飞机的结构设计逻辑,帮助从业者理解低速飞行器的布局匹配、重心调配以及结构传力的核心设计要点。
