多规格圆角焊缝量规结构设计

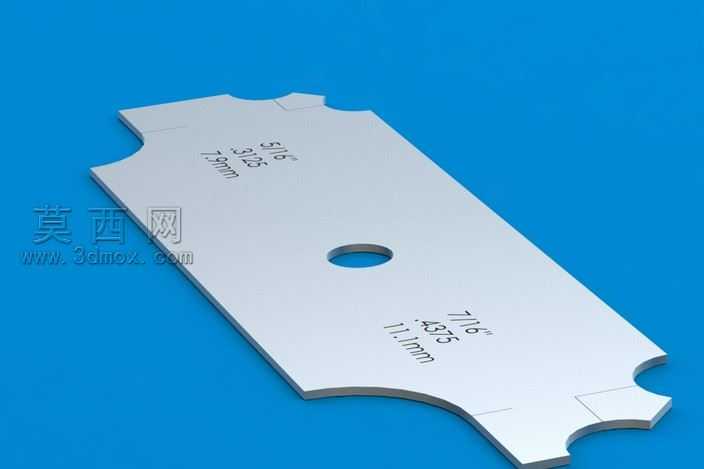

本作品为焊缝检测用量规的三维建模设计，整体采用薄板类钣金结构形态，建模过程中以SolidWorks为核心工具完成全参数化草图绘制与特征构建。首先以基准面为依托绘制量规的整体外轮廓草图，精准勾勒出两端适配不同测量场景的凹凸卡口造型，卡口的圆弧过渡、直线段衔接均严格按照焊缝检测的尺寸公差要求设定约束，避免建模过程中出现过定义或尺寸偏差。完成轮廓草图后通过拉伸凸台特征生成量规的基础实体，拉伸厚度匹配常规手持量具的握持厚度，保证使用时的握持手感与结构强度。随后在量规中心位置绘制圆形草图，通过拉伸切除特征生成定位孔，该孔可用于量规的悬挂收纳或与定位销配合实现固定场景下的快速检测，孔位的位置度经过反复校核，确保不会干扰各测量边的尺寸精度。模型表面的规格标识采用包覆特征实现，将英制与公制对应的焊缝尺寸参数精准蚀刻在量规平面上，标识位置避开测量卡口与握持区域，方便检测人员快速读取对应规格。建模过程中对所有锐边进行了圆角处理，既避免使用过程中划伤操作人员，也符合五金量具的工艺制造要求。材质设定上选用高碳工具钢作为基础材质，渲染时赋予模型哑光金属质感，表面做轻度磨砂处理模拟真实量具的淬火后表面状态，背景采用高对比度蓝色突出量规的轮廓细节，渲染过程中调整光照角度，让量规的厚度层次、卡口的边缘细节清晰呈现，同时避免表面反光过强遮挡尺寸标识。设计思路上围绕常用圆角焊缝的检测需求，整合了3/16英寸、1/8英寸、5/16英寸、7/16英寸四个常用规格的圆角焊缝检测尺寸，将英制与对应的公制尺寸4.8毫米、3.2毫米、7.9毫米、11.1毫米一一对应标注，单块量规即可覆盖多种常规角焊缝的焊脚尺寸检测需求，相比传统单规格量规减少了检测时更换量具的步骤，提升现场检测效率。结构上采用对称式布局，两端卡口分别对应不同尺寸区间的焊缝检测，中心定位孔兼顾收纳与辅助定位功能，整体无多余结构，在保证结构强度的前提下尽可能减轻量具自重，适合焊接现场长时间手持使用。建模完成后对所有测量面进行了干涉检查与尺寸验证，确保各测量边的尺寸误差控制在量具公差允许范围内，模型同时导出了通用格式可直接对接后续的数控加工编程流程，实现从设计到制造的无缝衔接。
