复古赛车摩托车专用化油器三维建模作品

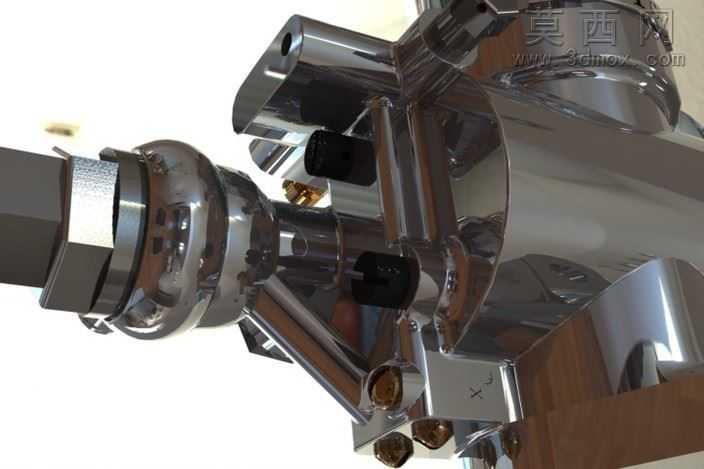

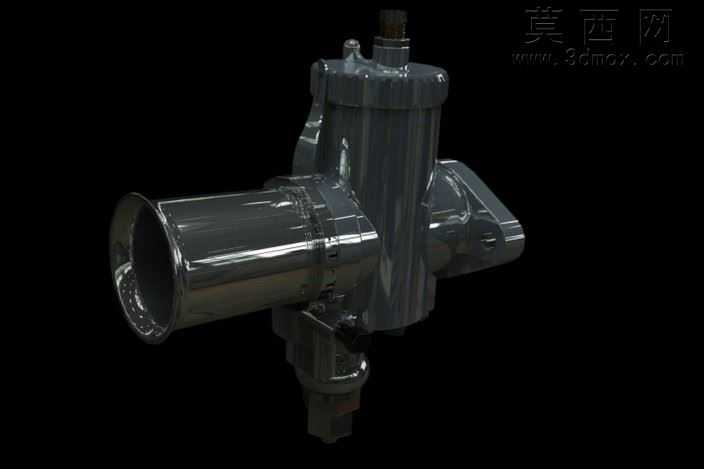

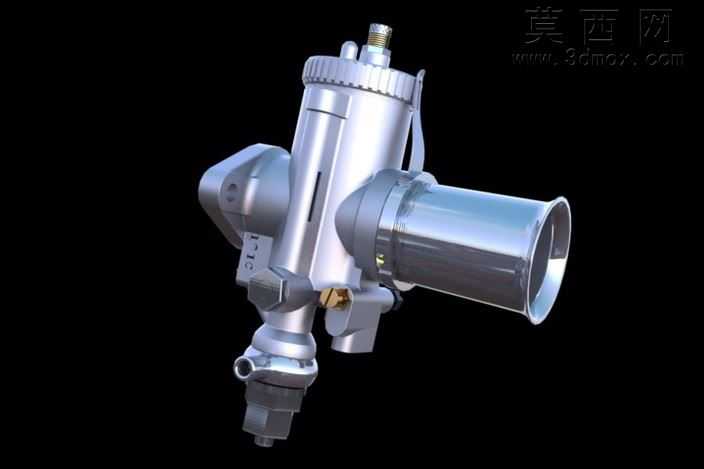

本作品为适配60年代经典赛车摩托车的AmalT5GP2化油器三维建模成果，建模过程严格遵循原厂配件的实物测绘尺寸，针对马恩岛诺顿500、Velocette Thruxton等经典复古赛车的装配需求完成全结构还原。建模阶段以SolidWorks为核心工具，采用自底向上的装配建模思路，先拆分化油器的上盖腔体、节流阀筒体、浮子室、进油接头、怠速调节组件、喉口扩压段等独立零件逐一建模，对零件上的滚花纹理、密封槽、安装定位孔、油道小孔等细节特征，通过螺旋扫描、拉伸切除、阵列等命令完成精准复刻，避免过度简化导致的装配干涉问题。材质渲染阶段针对化油器不同部件的真实材质做区分处理：主体金属壳体采用抛光铝合金材质，调整反射粗糙度参数模拟老式化油器经使用后的温润金属光泽，避免镜面反射带来的失真感；进油接头、调节螺钉等黄铜材质部件单独赋予黄铜金属材质，调整金属度与氧化层参数还原铜件的暖调金属质感；密封垫片、接口胶圈等橡胶部件赋予哑光深色橡胶材质，添加细微的凹凸纹理模拟橡胶件的表面质感；喉口扩压段的内壁做高光金属处理，还原其光滑导流的表面特性。结构设计上完整还原了1又3/8英寸口径喉道的结构特征，对化油器内部的燃油计量通路、节流阀升降导轨、浮子支点结构都做了可动性适配预留，模型装配后可实现节流阀的升降动作模拟，能够直观展示化油器的进气节流、燃油混合的工作逻辑。建模过程中对所有零件的配合公差做了合理设置，既保证装配体的结构严谨性，也预留了3D打印适配的调整余量，可直接用于经典复古摩托车的配件复刻展示、维修参考以及改装方案的可视化验证，模型细节覆盖了原厂化油器上的所有刻印标识、安装挂耳、调节旋钮的防滑纹理，最大程度还原了这款经典赛车化油器的工业美感与结构精度。
