便携式可调功率电子烟雾化器结构设计

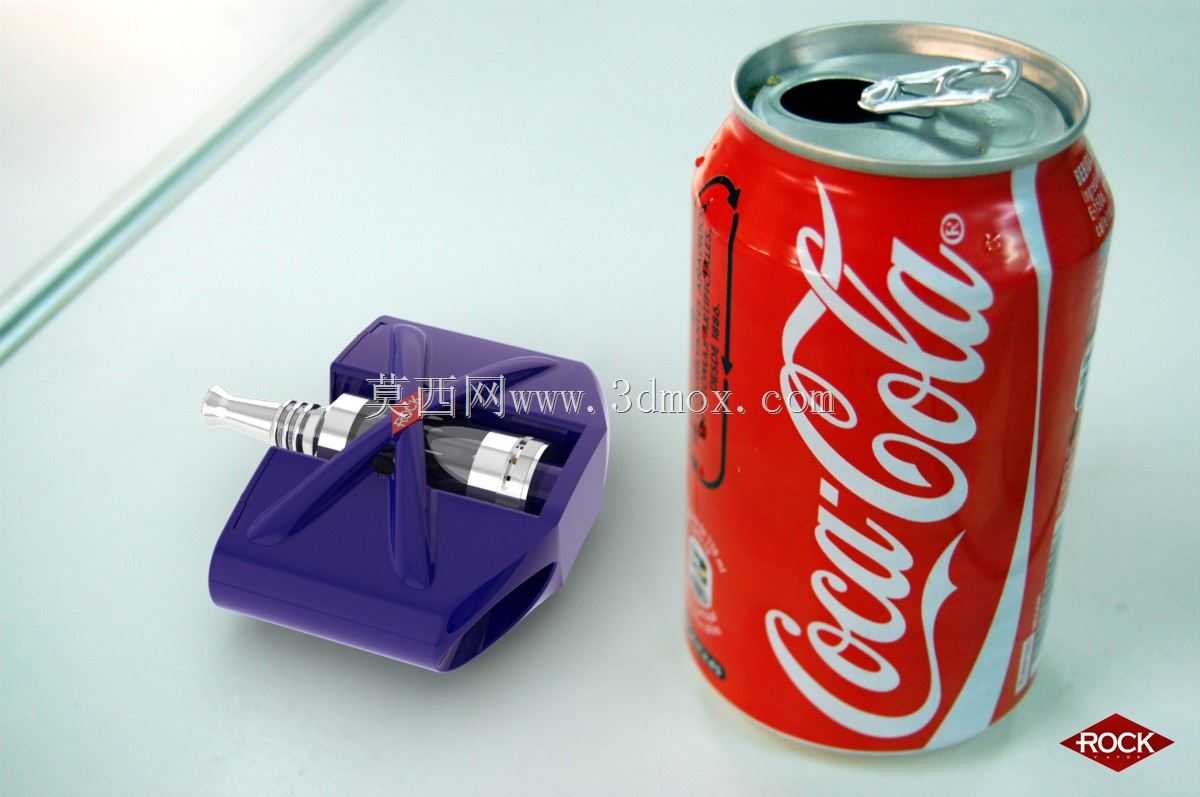

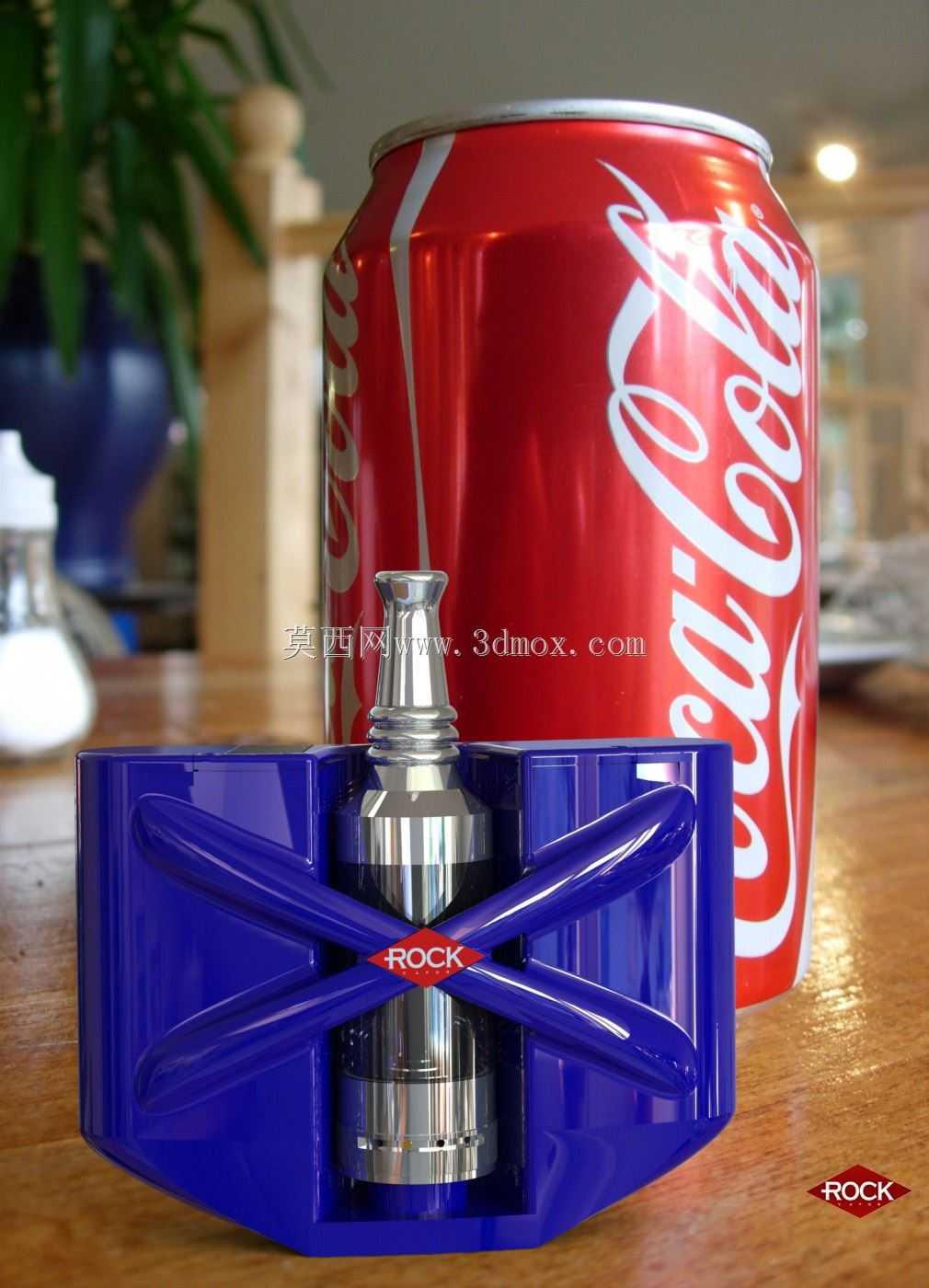

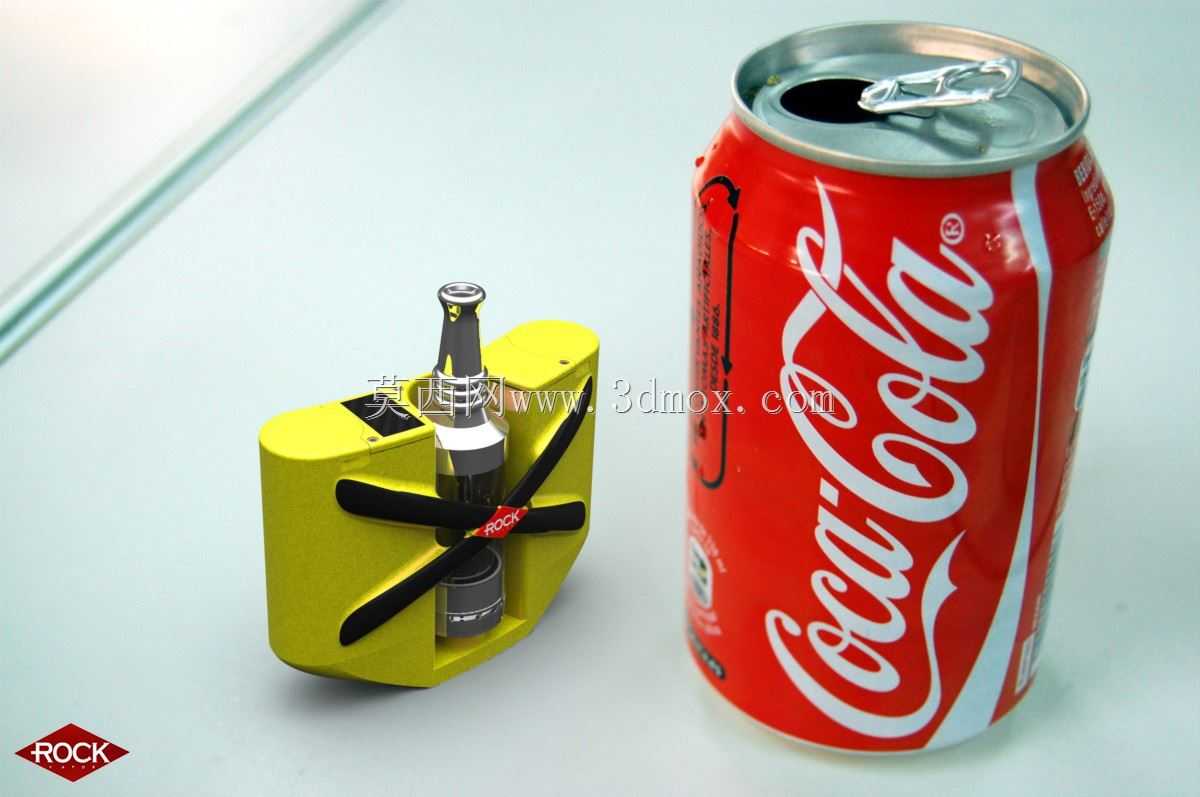

　　该雾化装置的设计初衷，是为了满足日常随身使用场景下的持续供能与握持舒适度需求，整体结构围绕随身便携的核心诉求展开，在有限的内部空间内完成了供能、雾化、调节、储液多个功能模块的集成布局。从实际使用场景来看，这类设备需要适配日常牛仔裤前袋、小型手包等狭小随身收纳空间，因此外形轮廓没有采用生硬的直角结构，而是顺着人体大腿自然弧度做了曲面收边，放置在口袋中不会出现突兀的硌触感，长时间携带也不会因为肢体活动产生明显的异物感，即使全天随身携带也不会对日常行动造成干扰。

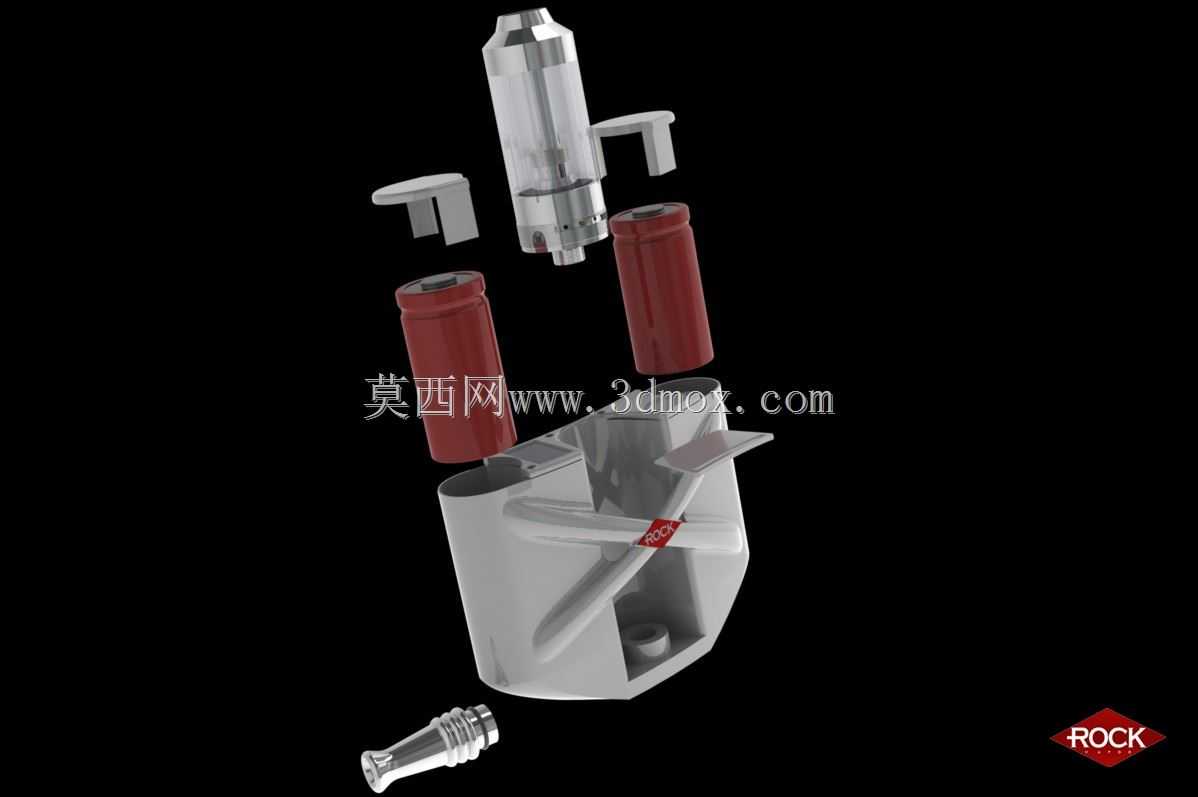

　　在供能模块的布局上，装置内部预留了双电池安装位，可容纳两节18350规格的圆柱电池，通过双电池串联的供能方案，能够支撑最高15瓦的可调功率输出，满足不同雾化浓度的使用需求，满电状态下可支撑一整天的常规使用，无需中途补充电能。电池仓设置在装置尾部，采用滑入式盖子结构，安装时只需将电池顺着仓体导轨推入即可完成装配，盖子与仓体之间设置了定位卡扣结构，日常携带过程中不会出现盖子松脱、电池滑出的问题，同时密封结构能够避免储液模块意外渗漏时液体渗入电池仓引发的电路故障。

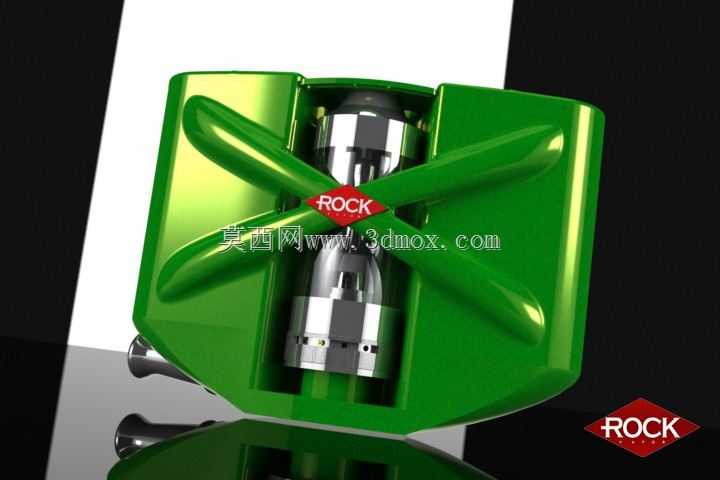

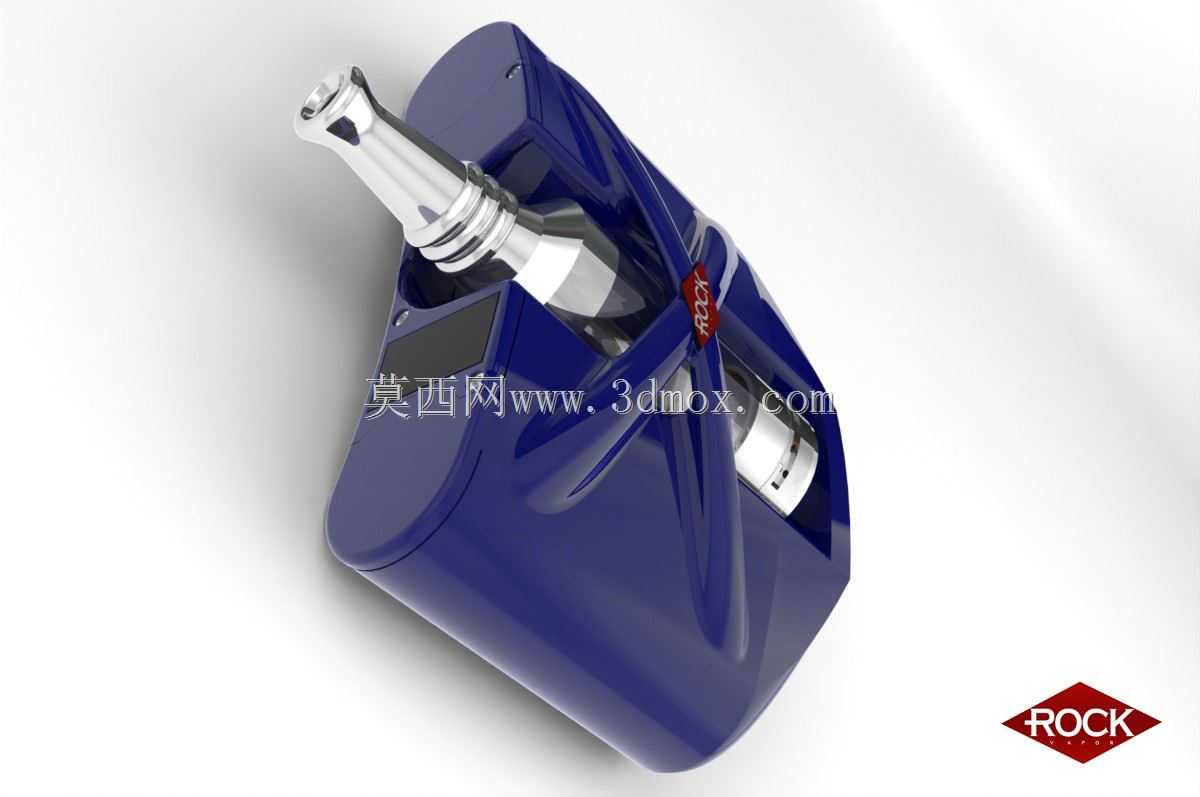

　　储液与雾化模块的布局经过多轮迭代优化，可储存的尖端部分做了平滑过渡处理，注油位置设置在装置后部，移除尾部电池盖即可完成注油操作，无需拆解整机外壳，日常维护操作十分便捷。气道结构做了迂回式设计，能够在气流通过时充分混合雾化后的汽体，避免出现局部冷凝液堆积、吸入口中的问题，同时气道的密封结构做了多重止漏设计，即使装置倒置、长时间放在包内受到颠簸，也不会出现烟液渗漏污染随身物品的情况。

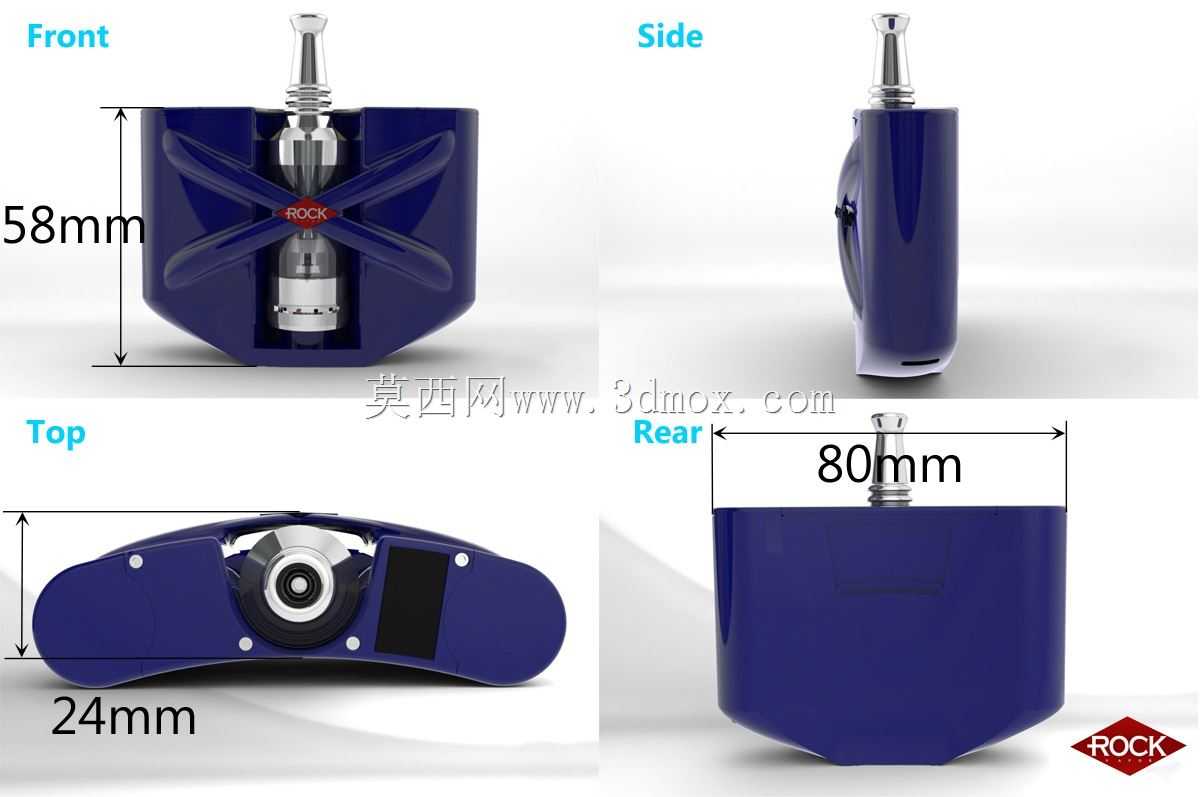

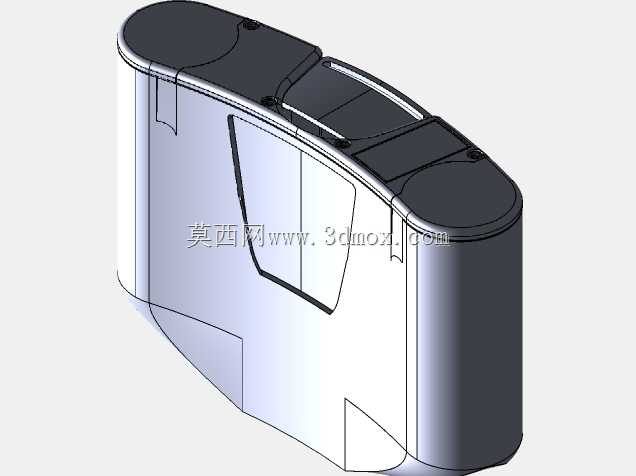

　　从外形尺寸与安装边界来看，装置内置的电路板腔体尺寸为10x14x37mm，所有电路元器件都可在该边界内完成布局，电路板与外壳之间预留了0.8mm的装配间隙，可容纳绝缘衬层，避免电路与金属外壳接触引发短路。外壳采用分体式卡扣装配结构，上下壳之间通过周边的6个定位卡扣完成固定，无需额外使用螺丝紧固，既减少了整机的零件数量，也让外壳表面没有外露的螺丝孔，整体外观更加流畅整洁，同时也降低了装配工序的复杂度，适合批量生产组装。

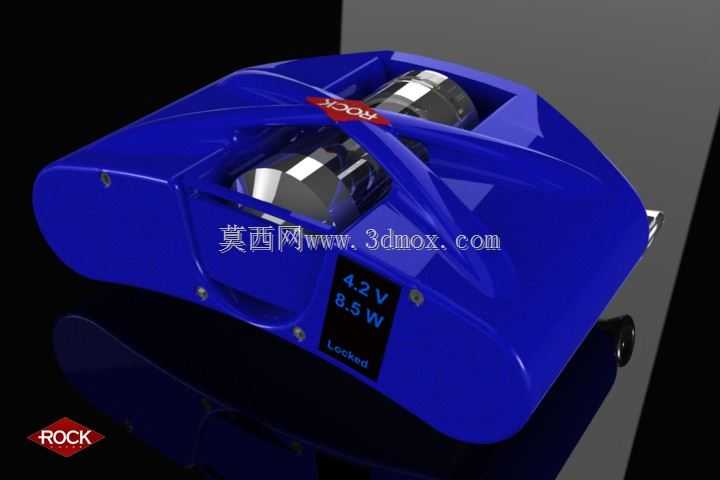

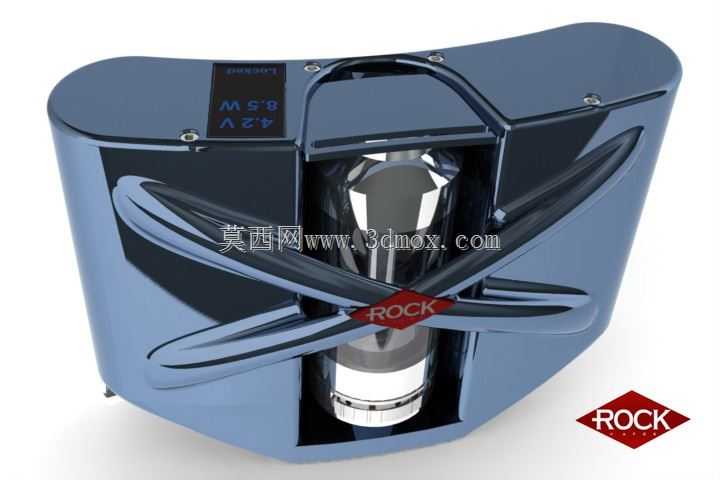

　　功率调节模块设置在装置侧面，采用按压式调节按键，按键与外壳之间做了防尘密封处理，按键的行程设置为1.2mm，按压力度控制在1.5N，日常使用时不会因为口袋内的挤压出现误触触发的情况，调节档位有清晰的档位反馈，用户无需查看屏幕即可通过触感完成功率档位的切换。装置的输出端采用标准通用接口，可适配市面上多数同规格的雾化芯配件，用户可根据自身使用习惯更换不同阻值的雾化芯，无需对装置主体结构做任何改动。

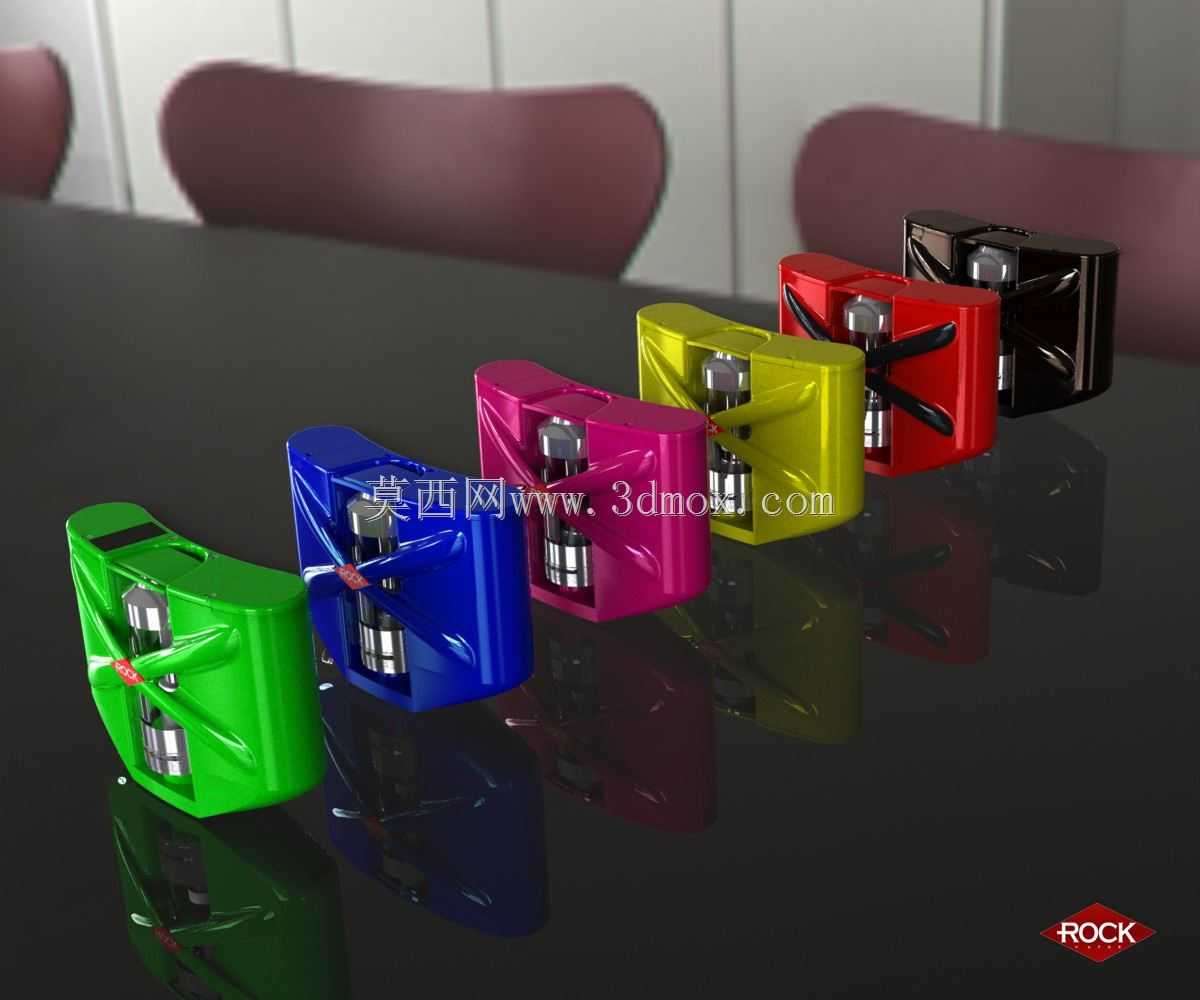

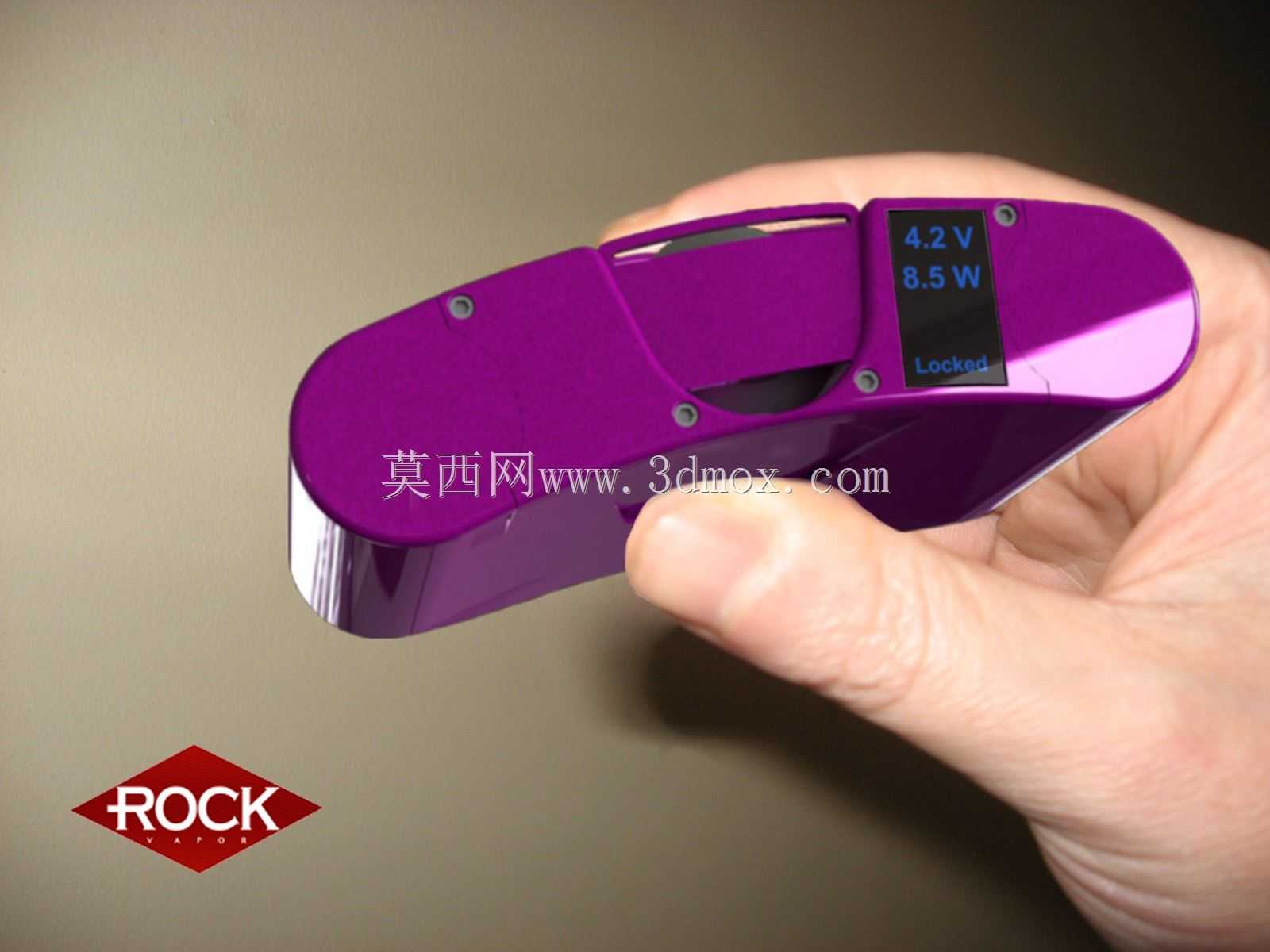

　　从结构强度角度来看，外壳壁厚设置为1.5mm，采用高强度工程塑料材质，日常使用中从1.2米高度跌落至水泥地面时，外壳不会出现开裂、内部元器件移位的问题，边角位置做了2mm的圆角过渡，既提升了握持的舒适度，也能够在跌落时分散冲击力，降低结构损坏的概率。装置的整体重心设置在靠近手掌握持的中部位置，单手握持时不会出现头重脚轻的情况，长时间握持使用也不会产生手部疲劳。不同配色的外壳采用相同的内部结构框架，仅通过更换外壳色母料即可实现多配色生产，无需重新开模制作内部结构件，能够有效降低多SKU生产的模具成本，同时也方便后续的外壳配色迭代更新，无需改动核心结构设计。
