飞利浦27英寸4K桌面显示设备外观结构

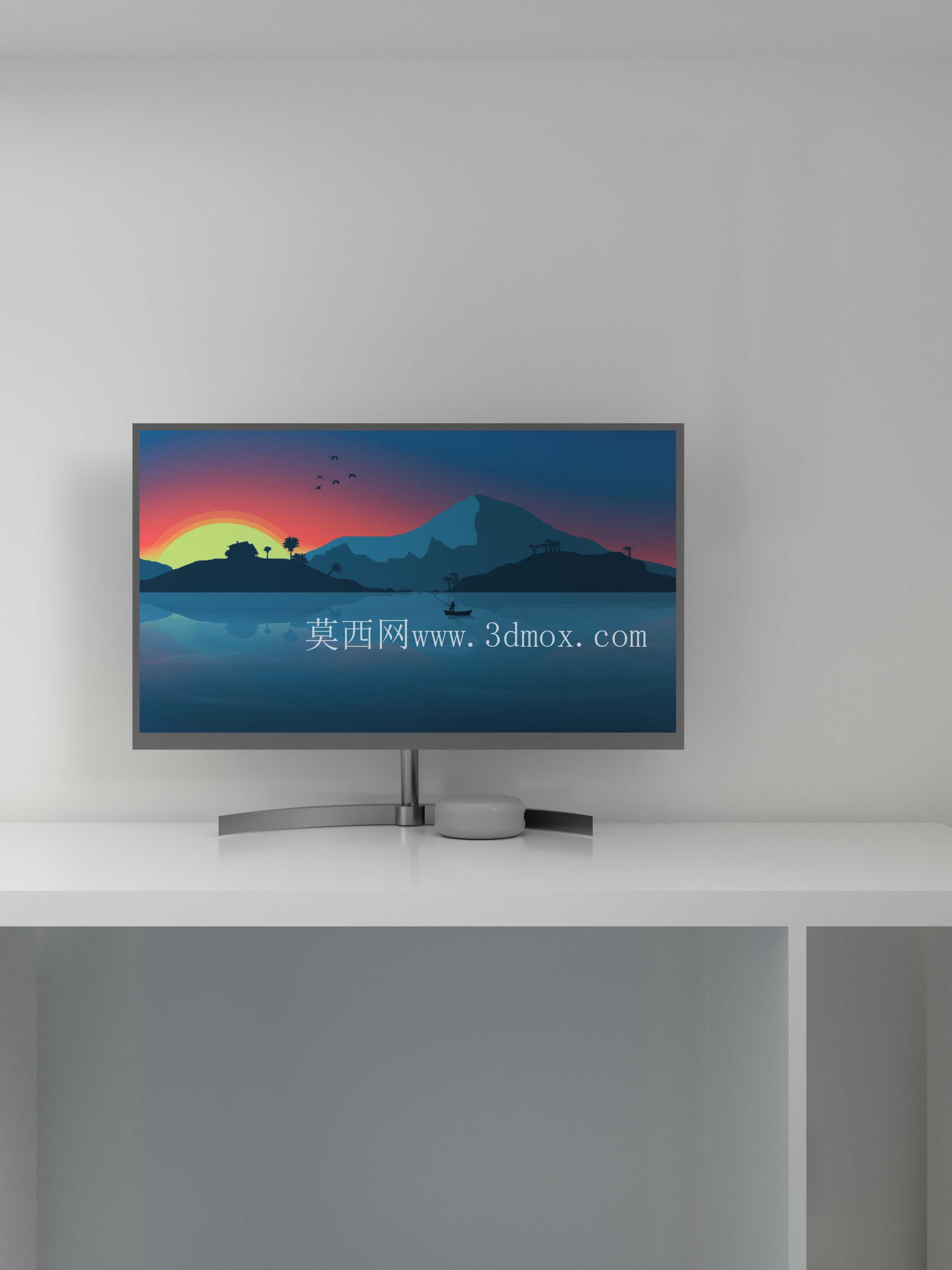

　　日常桌面办公、专业设计工位的显示终端选型中，27英寸规格的4K显示器是兼顾视野范围与像素密度的主流选择，这类设备的三维建模重点集中在外观曲面还原、安装边界匹配、桌面适配性校验几个核心维度，建模过程中需要兼顾外观还原度与结构装配的合理性，不能只做表面的曲面蒙皮，忽略实际安装使用中的空间干涉问题。从实际使用场景来看，这类桌面显示器主要覆盖平面设计、视频剪辑、日常办公、轻度电竞等多个使用场景，不同场景下对支架调节范围、接口布局位置、屏幕俯仰角度的要求存在明显差异，建模时需要把这些实际使用中的约束条件融入结构设计逻辑里。先看底座部分的设计，这款显示器采用的是弧形金属支脚搭配中央立柱的支撑结构，支脚的横向跨度控制在420mm左右，纵向深度在180mm上下，这个尺寸设计刚好能在常规深度600mm的办公桌面上留出足够的键鼠操作空间，不会出现底座挤占手部操作区域的问题；支脚底部预留了3mm的橡胶垫安装槽，实际装配时橡胶垫会高出支脚底面1.5mm，既可以避免金属支脚刮擦桌面，也能抵消桌面不平整带来的晃动问题。

　　中央支撑立柱和屏幕背板的连接部分采用了快拆式挂架结构，挂架孔位符合常规100*100mm的VESA安装标准，这部分建模时需要严格控制孔位的同轴度公差，预留0.2mm的装配间隙，保证第三方壁挂支架、 monitor悬臂支架都能顺利适配，不会出现孔位错位无法安装的问题。屏幕主体部分的建模重点在窄边框的曲面处理，屏幕显示区域的可视尺寸为27英寸，长宽比为标准16:9，整体屏幕外框的宽度控制在615mm左右，高度在365mm上下，边框厚度在最薄处仅为8mm，屏幕背板从边框位置向后逐渐加厚，到中央连接立柱的位置厚度达到45mm，这个厚度空间刚好可以容纳驱动板、电源模块、散热片等内部元器件，不会出现内部空间不足无法排布元件的问题。

　　屏幕下边框的位置预留了功能按键和状态指示灯的安装位，按键采用内凹式设计，避免日常清洁桌面时误触，指示灯的导光柱做了漫反射处理，工作状态下不会产生刺眼的光线影响夜间使用。接口部分全部排布在屏幕背板的下方区域，从左到右依次预留了电源接口、HDMI接口、DP接口、USB上行接口和两个USB下行接口，接口的排布间距控制在12mm以上，保证插满线材的时候不会出现插头互相干涉的问题，接口区域距离屏幕下边缘的高度为30mm，日常插拔线材的时候不需要抬起显示器，伸手就能操作，符合桌面使用的操作习惯。

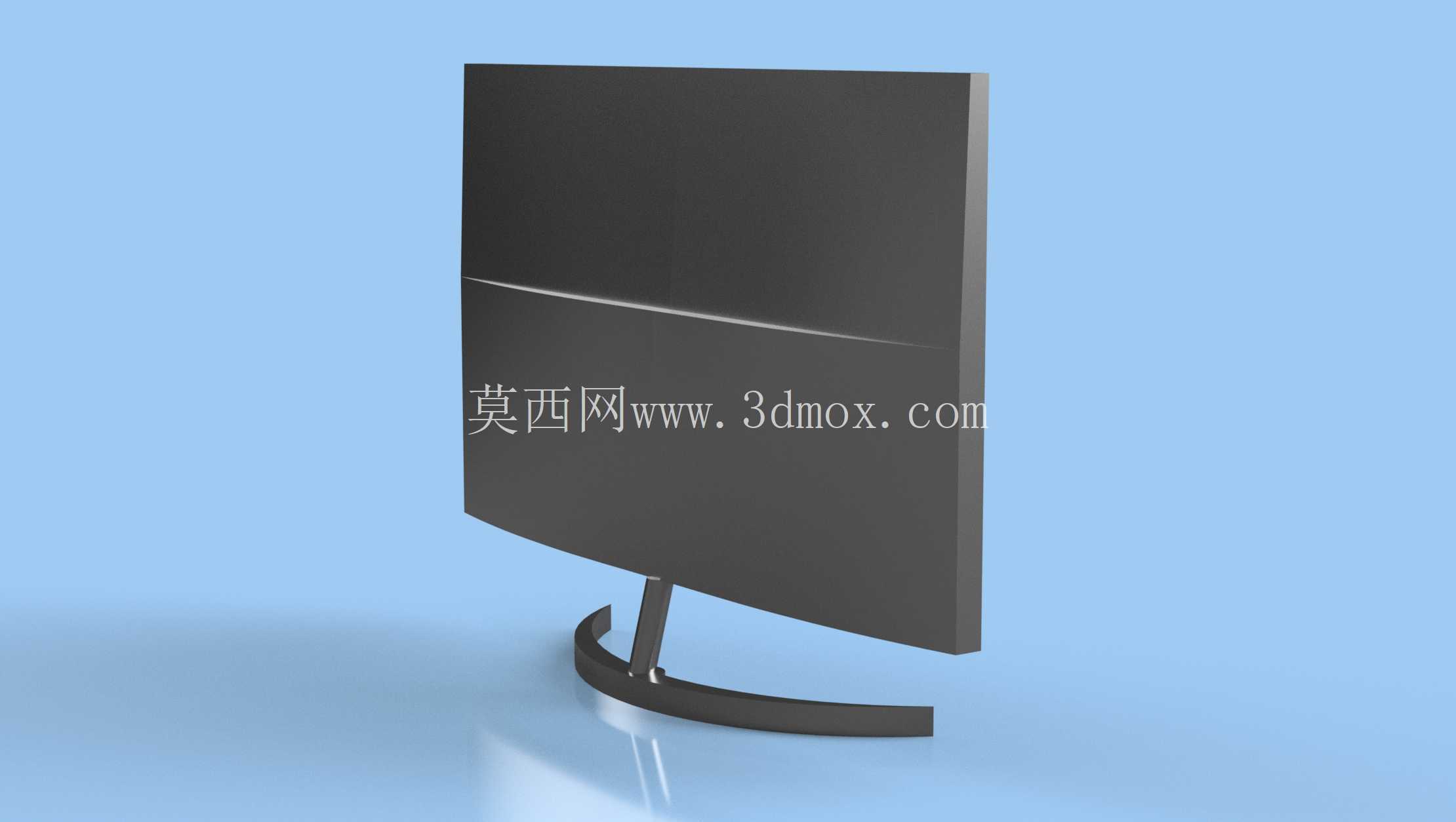

　　支架的俯仰调节结构建模时做了阻尼转轴的位置预留，转轴的阻尼力矩设置在3.5N·m左右，支持屏幕向前倾斜5度、向后倾斜20度的调节范围，调节过程中屏幕不会出现自行下坠的问题，也不需要太大的力气就能调整到合适的观看角度；部分版本的支架还支持升降调节，升降行程在120mm左右，不同身高的用户都能把屏幕高度调整到和视线平齐的位置，减少长期伏案观看带来的颈椎压力。建模过程中对屏幕背板的曲面做了连续G2曲率处理，没有出现曲面拼接的棱角，还原了实物的金属磨砂质感，背部的散热格栅做了0.8mm宽度的开槽，开槽方向顺着背板的曲面走向，既保证了内部热量的散出，也不会破坏背部外观的整体性。从安装边界来看，整机组装完成后，屏幕最低位置距离桌面的高度为70mm，最高位置可以达到190mm，屏幕左右两侧预留了10mm的散热间隙，壁挂安装时屏幕距离墙面的最小距离为25mm，满足散热所需的空气流通空间要求。这类显示设备的建模除了外观还原之外，更重要的是把实际使用中的装配、操作、空间适配需求融入模型结构里，不管是做桌面场景搭建、工位布局设计，还是做显示器周边配件的结构开发，这个模型都能提供准确的尺寸参考和结构依据，避免后续设计中出现尺寸不匹配、空间干涉的问题。
