嵌入式工业设备用显示器结构设计方案

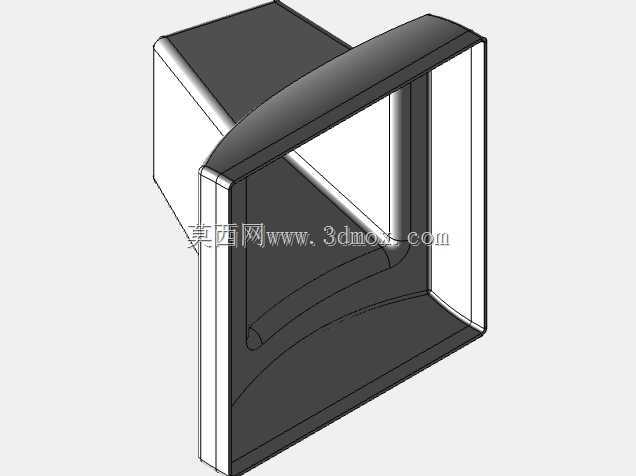

　　这款显示器结构主要面向工业嵌入式安装场景设计，可适配减压阀配套测控终端、小型工业设备操作面板、台架式检测仪器的显示单元安装需求，区别于民用消费级显示器的轻薄设计取向，该结构优先考虑工业场景下的安装适配性、结构防护性与长期运行的可靠性。从实际使用场景来看，这类嵌入式显示器常安装在工业设备的操作面区域，操作人员需要在站立或坐姿操作状态下清晰读取屏幕显示的压力、流量、设备运行参数等信息，因此结构设计上特意将屏幕安装面做了内凹式的边框处理，屏幕区域四周的凸起边框可以在设备搬运、日常操作过程中避免外物直接磕碰屏幕表面，减少屏幕刮花、撞击碎裂的风险，同时上沿的弧形过渡边框可以在车间多光源环境下减少顶部直射光线在屏幕表面的反光，提升不同光照条件下的参数读取清晰度。

　　设计过程中优先确定了屏幕的安装基准面，将屏幕固定位设置在壳体内部的阶梯安装槽内，安装槽的尺寸公差按照常规工业级显示屏的安装边界做了预留，可适配对应尺寸的LCD显示模组，模组固定点位预留了螺丝柱位置，不需要额外做结构改制即可完成屏幕的锁紧固定，屏幕与壳体之间预留了密封胶条的安装槽位，可根据使用场景的防护等级需求加装胶条，实现前面板的防尘防泼溅能力，适配车间多粉尘、偶尔有液体飞溅的使用环境。壳体的后侧延伸段做了收窄式的腔体设计，腔体内部预留了驱动板、接线端子的安装空间，接线区域的开口设置在腔体后侧，可方便设备内部的线束直接接入，不需要额外做走线弯折，减少线束拉扯导致的接线松脱问题，同时后侧腔体的外形尺寸适配常规工业设备面板的嵌入式开孔尺寸，安装时可直接从面板前侧推入开孔，通过侧边的固定卡扣或者压片即可完成锁紧，不需要在设备内部预留过多的操作空间，降低设备整体的结构设计难度。

　　从安装边界来看，该结构的前面板外轮廓尺寸大于嵌入式开孔尺寸，安装后前面板与设备面板表面贴合，可遮盖开孔的加工毛刺与尺寸误差，降低面板开孔的加工精度要求，减少钣金加工环节的成本投入；后侧腔体的插入深度做了严格控制，不会过度占用设备内部的安装空间，避免与设备内部的阀组、管路、其他电气元件产生安装干涉。结构的壁厚设计按照常用工程塑料注塑成型的工艺要求做了均匀化处理，壁厚过渡位置做了圆角过渡，避免注塑过程中出现缩痕、应力集中等问题，同时在壳体的边角位置做了加强筋设计，提升整体结构的抗冲击能力，即使设备受到轻微碰撞也不会出现壳体开裂的问题。

　　考虑到工业场景下操作人员可能会佩戴手套进行操作，该结构的前面板边框宽度做了加宽处理，在搭配触控屏幕使用时，边框区域可以给手部提供足够的支撑位置，减少操作过程中的误触概率，同时边框的边缘做了圆弧倒角处理，不会划伤操作人员的手部。结构的整体外形没有多余的装饰性特征，所有曲面与折线设计都服务于功能需求：上沿的弧形结构除了防反光的作用外，还可以引导落在面板上的灰尘、液体向两侧滑落，避免堆积在屏幕下方的缝隙位置；侧边的竖直平面可以在安装时与开孔侧壁贴合，提升安装后的结构稳定性，减少设备运行过程中产生的共振异响。

　　在结构细节处理上，屏幕安装槽的底部预留了散热间隙，屏幕工作过程中产生的热量可以通过间隙与后侧腔体的空气流通完成散热，不需要额外加装散热结构即可满足工业级显示屏长期连续运行的散热需求；壳体的所有拼接位置都做了止口设计，既可以提升装配时的定位精度，也可以提升拼接位置的防尘能力，减少粉尘进入壳体内部附着在电路元件上导致的故障风险。该结构可直接适配多类工业测控设备的显示单元需求，不需要做大幅的结构修改即可匹配不同尺寸的屏幕模组，能够缩短相关设备的显示结构开发周期，降低结构设计的重复工作量。
