三芯250V交流公座嵌入式带法兰安装结构

　　这款三芯交流电源公座是各类工业电控设备、桌面型机电装置、仪器仪表柜体上最常用的市电输入接口构件，日常选型中经常会碰到安装孔位不匹配、插片强度不足、壳体耐温不够的问题，建模时特意把这些现场反馈的痛点都纳入了设计考量。从实际应用场景来看，这类插座普遍用在设备侧的市电输入端，直接对接标准品字尾电源线，不需要额外做转接线缆，不管是小型台式数控装置、实验室测试仪器，还是工业控制柜的外置供电入口，都能适配，避免了定制接口带来的线缆采购成本高、替换难的问题。

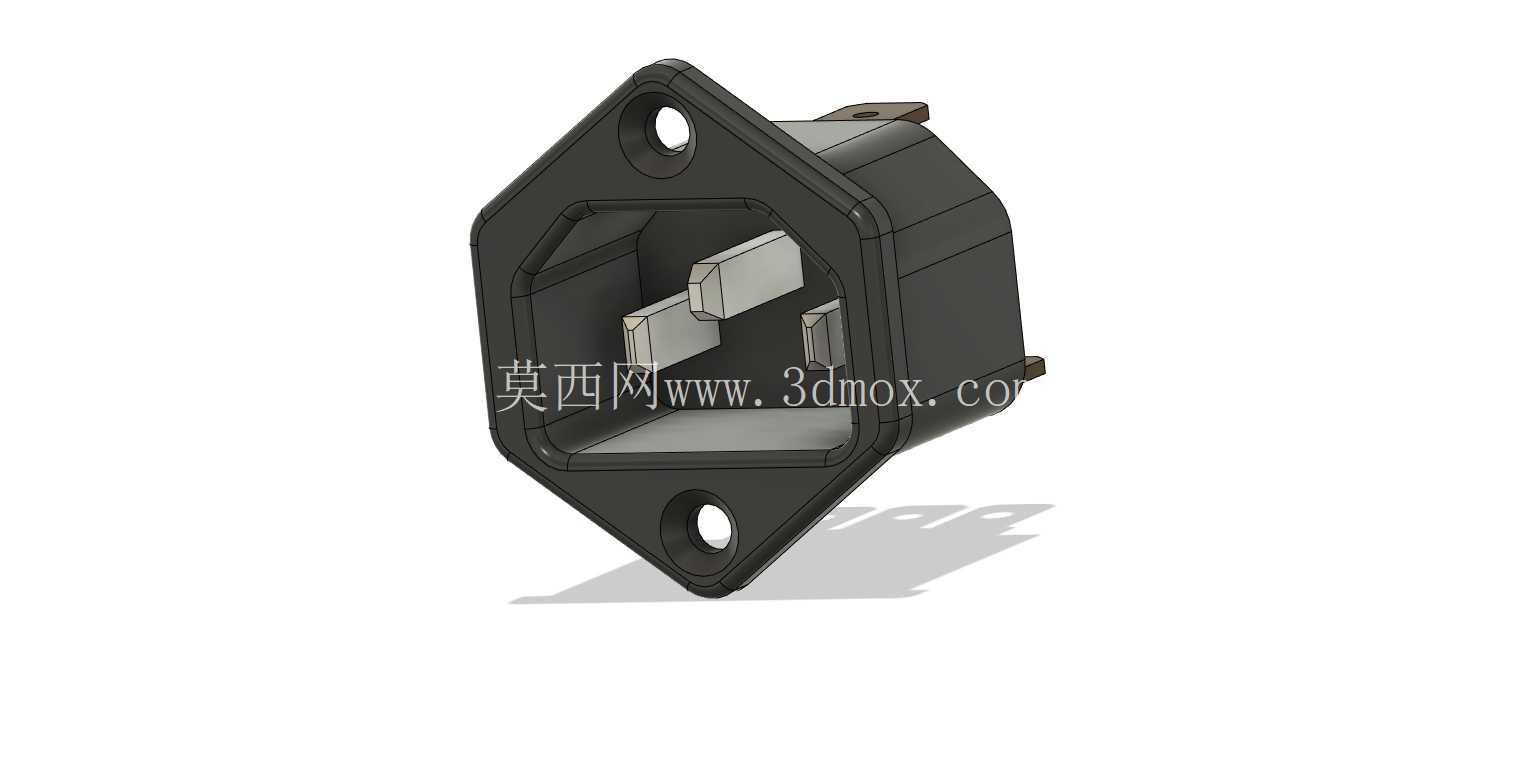

　　功能特性上，三个导电插片分别对应火线、零线、接地极，接地插片的长度比另外两个载流插片略长，插接时能保证接地端先接通，拔离时最后断开，符合安规设计的基本要求，壳体采用带阻燃属性的硬质绝缘材质，能避免插拔时的电弧外泄，也能抵御日常使用中常见的油污、轻微粉尘侵蚀。设计思路上没有做多余的异形结构，整体采用菱形法兰安装面，两个对称布置的安装孔位刚好适配行业通用的开孔尺寸，安装时不需要在设备面板上重新打非标孔，直接用M3规格的螺丝就能完成固定，法兰边缘和壳体衔接处做了微小的止口凸台，嵌入面板开孔后能起到限位作用，避免插座安装后出现径向晃动，插合面的凹陷结构刚好能把电源线插头的包覆端完全容纳，不会出现插头插接后外露缝隙过大、容易被外力勾挂脱落的问题。

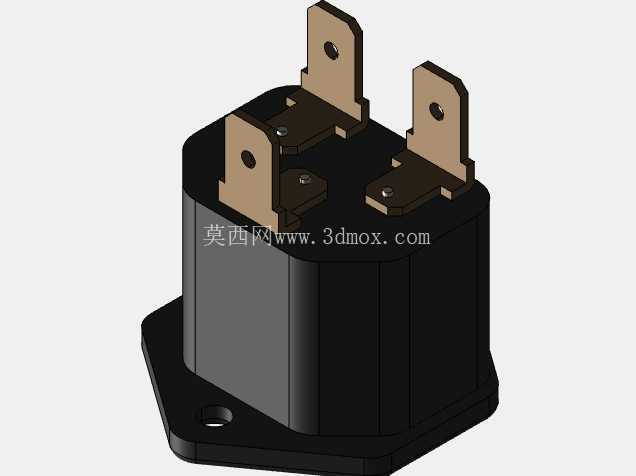

　　外形尺寸与安装边界方面，建模时严格按照通用品字公座的实际尺寸做了还原，法兰对角线长度、插片伸出长度、插片之间的中心距都和实物一致，安装时面板开孔只需要按照壳体外形开出对应的方形过孔，预留0.2mm的装配间隙即可，插座背部的接线端预留了足够的焊线或者接插空间，不会和设备内部的走线槽、结构筋位产生干涉，就算是紧凑布局的小型设备内部，也能顺利完成装配，不需要额外调整内部结构排布。日常做结构设计选型时，这类标准件直接调用模型就能完成面板开孔、干涉检查的工作，不用反复测量实物尺寸，能减少很多重复建模的工作量。
