40x40mm铝制CPU水冷散热冷头结构

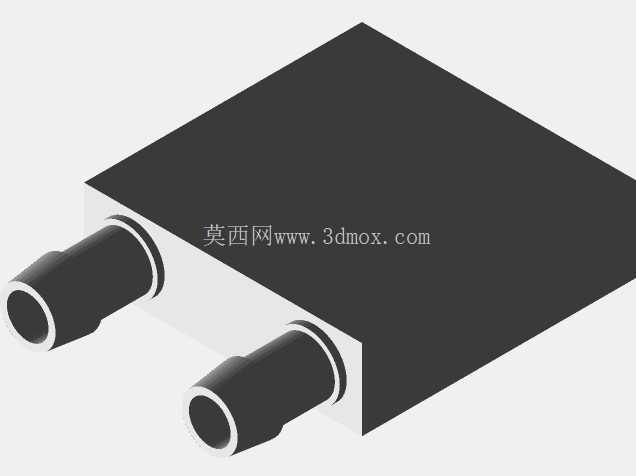

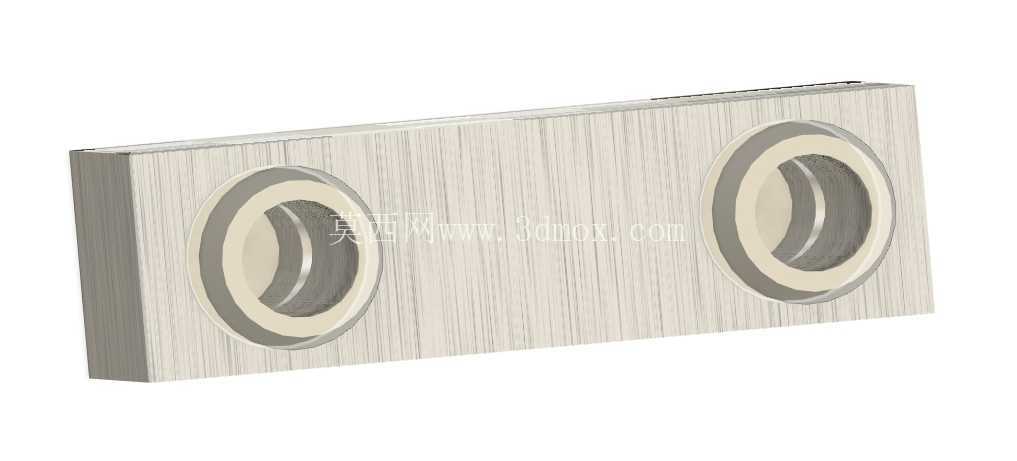

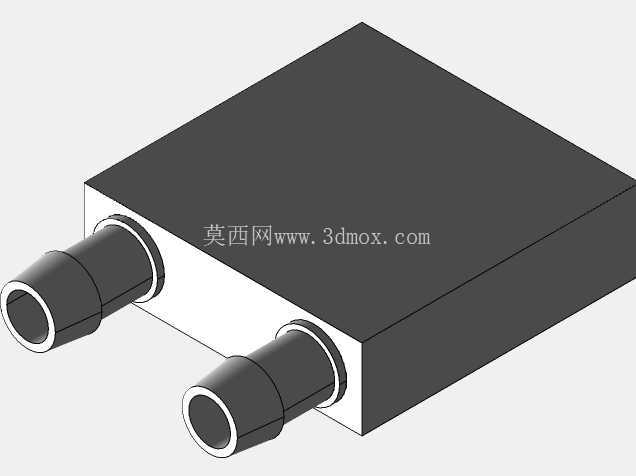

　　这款40x40mm规格的铝制水冷块，核心应用场景覆盖桌面级CPU散热、工业控制板卡功率器件散热、激光头冷却、变频器驱动模块散热等多个需要小面积高热流密度换热的领域，区别于常规铜质冷头，采用全铝钎焊结构在控制成本与整体重量的同时，满足中小功率散热场景的换热需求。从实际使用边界来看，冷头主体外形为规整立方体，安装孔位适配通用40mm孔距的散热固定标准，可直接匹配主流台式CPU扣具、工业板卡的安装螺柱布局，两侧伸出的宝塔水嘴适配常规内径的柔性水冷管，无需额外转接头即可接入闭式液冷回路，安装时仅需在接触面均匀涂覆导热硅脂，通过压条或螺丝锁紧即可完成固定，不会占用过多机箱或设备内部的竖向空间。

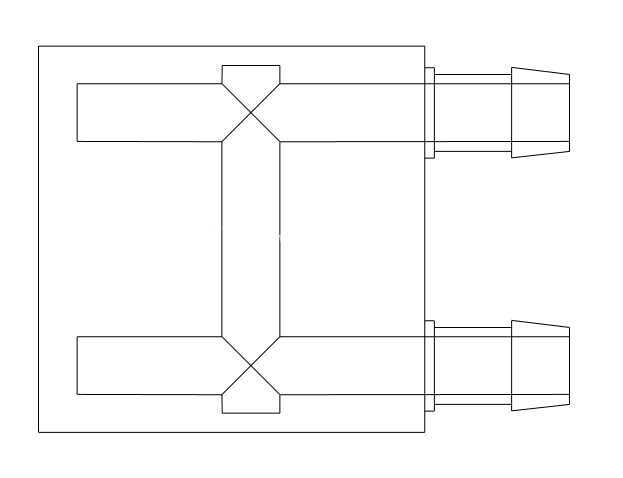

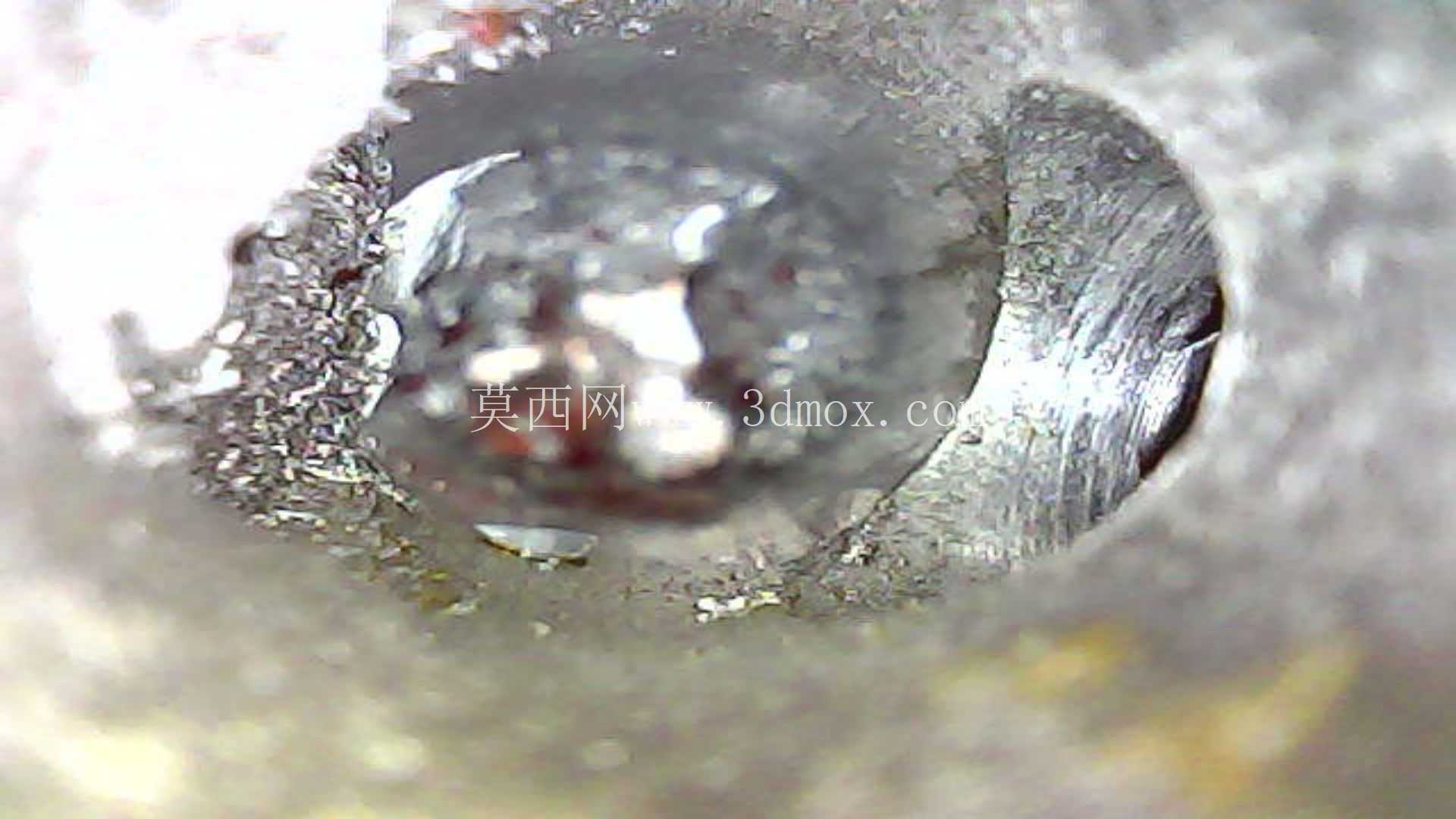

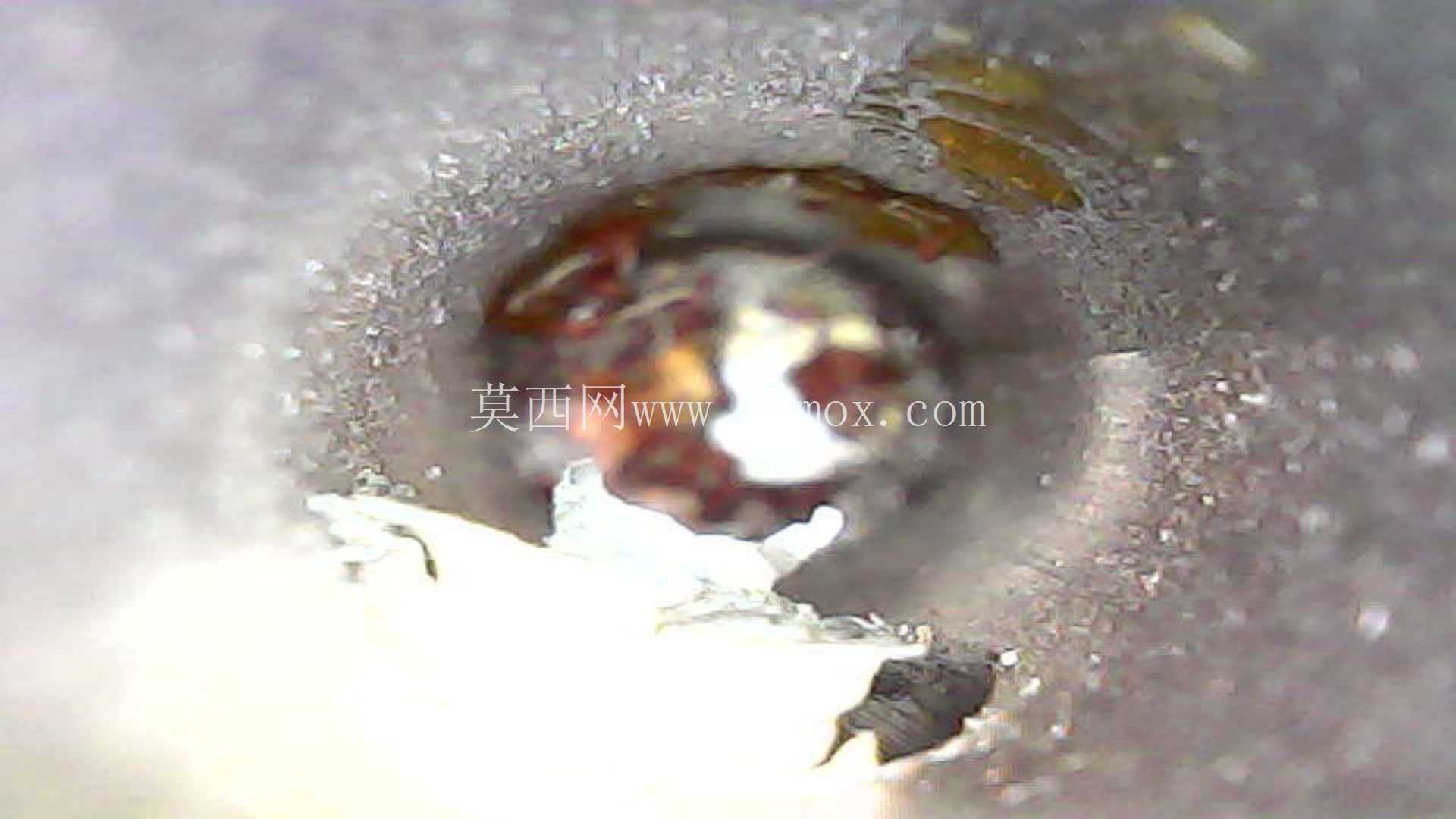

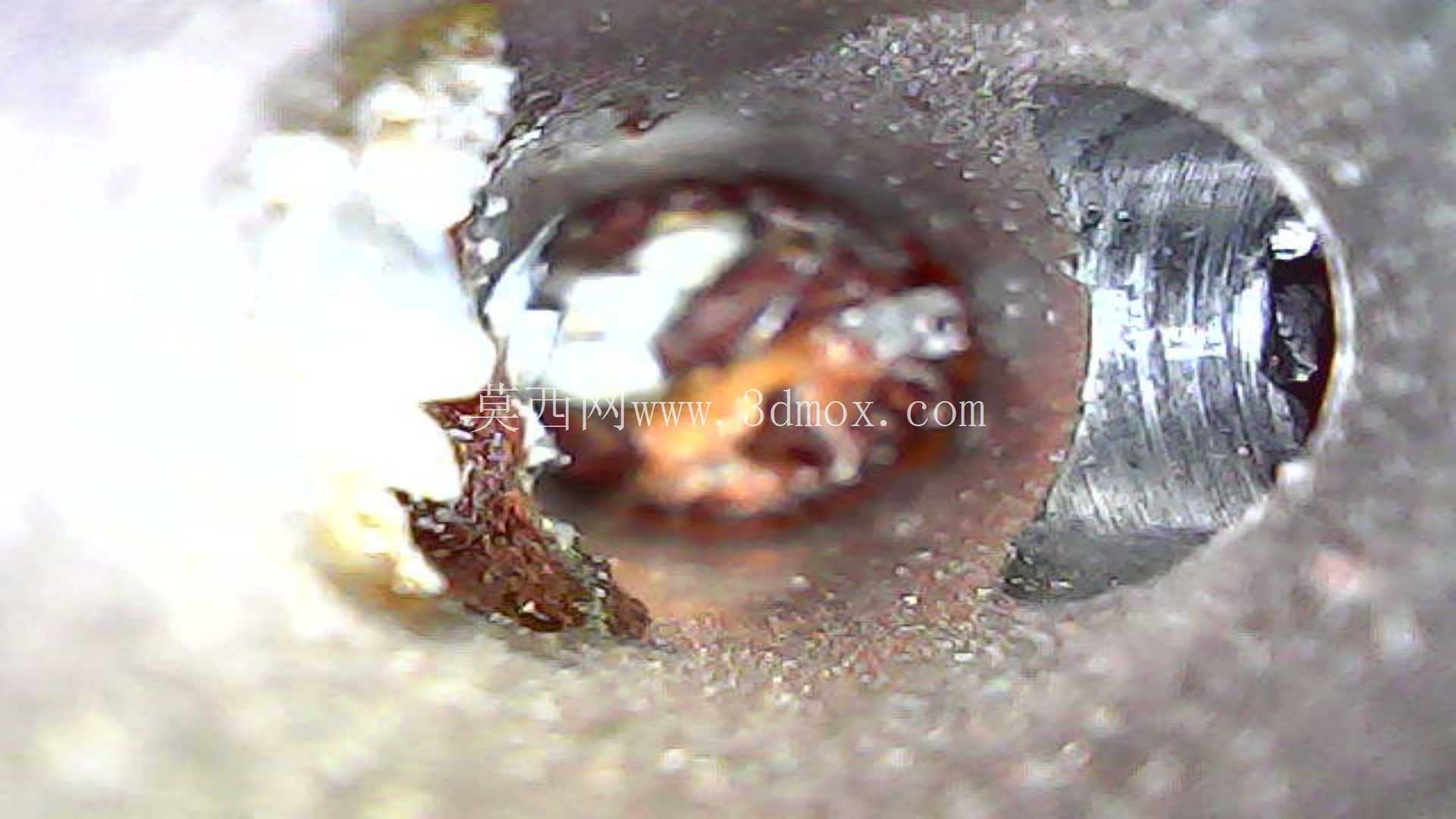

　　结构设计上，冷头内部采用挤压成型的微流道结构，内部鳍片厚度控制在0.5mm级别，流道阻力经过优化，在常规水冷泵1-3m扬程的驱动下即可实现足够的冷却液流量，冷头整体采用真空铝钎焊工艺将上下盖板与内部流道鳍片焊接为整体，杜绝长期使用后的渗漏风险，表面做银色氧化处理，既提升铝基材的抗腐蚀能力，也避免长期接触冷却液出现的氧化层脱落堵塞流道问题。从换热逻辑来看，冷却液从一侧水嘴进入后，会均匀分流到内部密集的微流道中，充分与铝基体接触带走发热面传递的热量，再从另一侧水嘴流出进入外置换热排完成散热循环，相比同尺寸的风冷散热器，液冷的换热效率更高，且不会在发热源附近产生积热问题，适合密闭机箱、工业控制柜这类通风条件有限的使用场景。

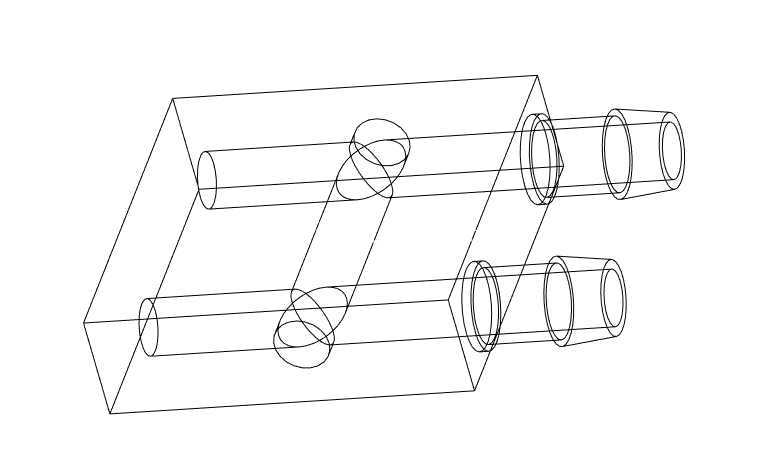

　　建模过程中还原了实物的内部流道结构、水嘴的插接尺寸、主体的安装基准面，可直接用于液冷系统的装配干涉校验、散热回路的模拟仿真，也可作为小功率散热方案选型的参考样件，核对安装尺寸与管路布局的匹配度，避免选型阶段出现尺寸不兼容、流阻不匹配的问题。需要注意的是，全铝结构的冷头在使用时需要搭配对应防腐蚀的水冷液，避免不同金属材质混接产生电化学反应，影响冷头的使用寿命与换热效率。
