PJ3923型6mm安装规格3.5mm音频母座插孔

　　这款3.5mm规格的母头微型插孔，是音频信号传输链路里应用极广的板端/面板端连接部件，日常接触到的便携音频设备、桌面功放、工业测控音频模块、车载影音面板、DIY音频改装项目里，都能见到同结构连接件的身影。它的核心作用是实现3.5mm规格公头音频插头的可靠插拔连接，完成双声道或者带麦克风功能的多通道音频信号稳定导通，相比板载直插式的音频母座，这款带螺纹锁紧结构的款式，更适合需要在设备外壳面板上固定安装的场景，能承受频繁插拔带来的外力冲击，不会出现插拔时母座松动、焊点脱开的问题。

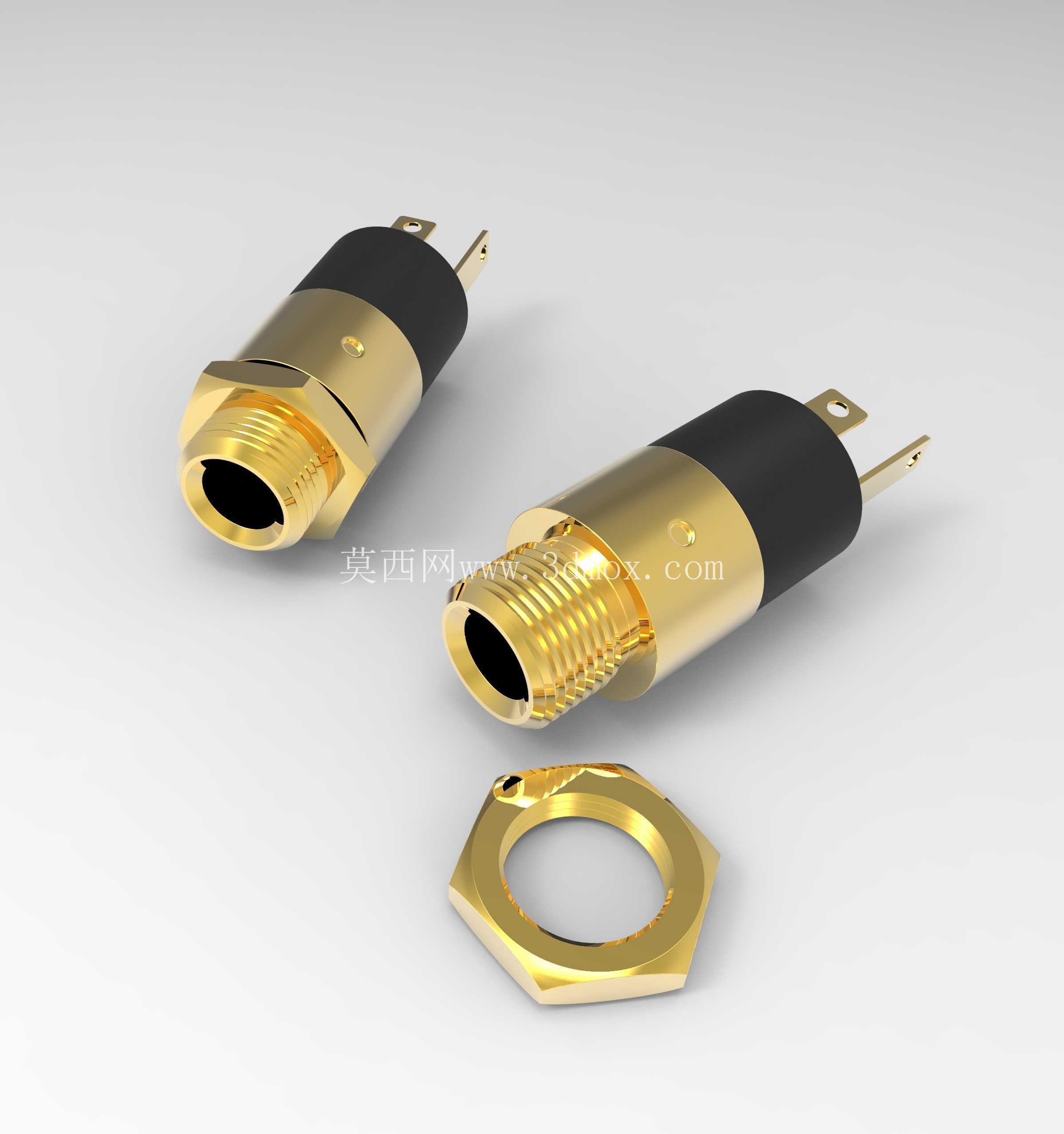

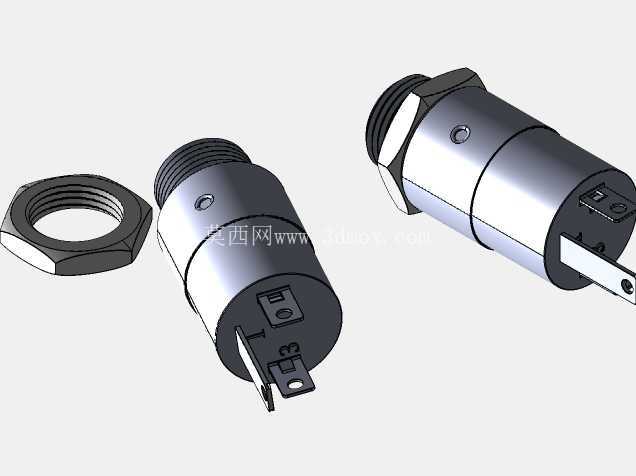

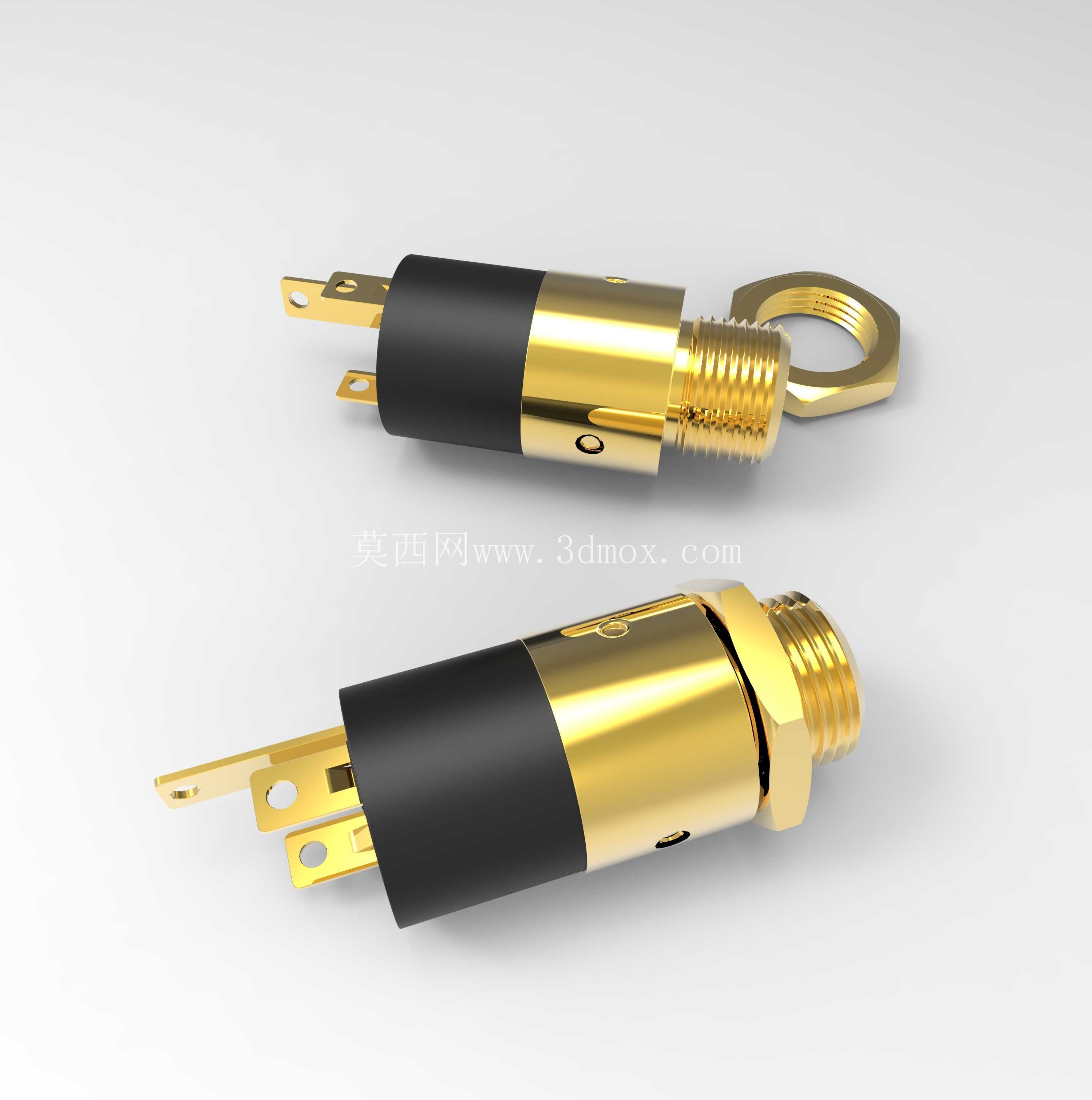

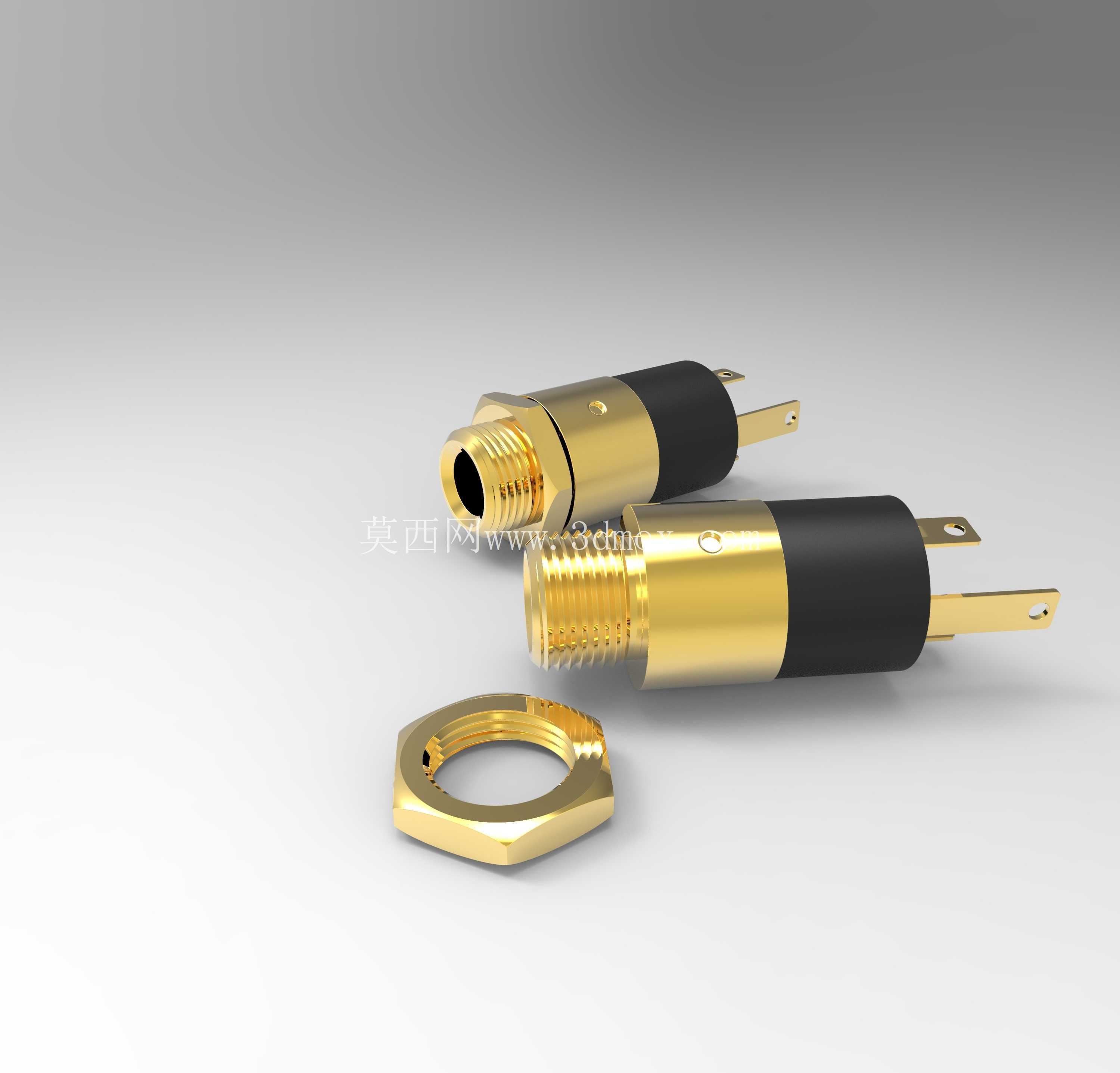

　　从结构设计来看，这款接插件采用分段式结构设计，接触导通部分采用镀金工艺处理，既能降低信号传输过程中的接触电阻，减少音频信号的传输损耗，也能提升接触面的抗氧化能力，延长接插件的实际使用寿命；外部的绝缘基座采用耐温绝缘材质，既可以隔绝不同信号引脚之间的导通短路，也能在波峰焊或者手工焊接过程中耐受高温，不会出现基座融化变形的问题。配套的六角锁紧螺母是专门为面板安装设计的，安装时只需要在设备面板上开出对应直径的安装圆孔，将母座的螺纹端从面板内侧穿出，再从外侧拧上六角螺母锁紧，就能将母座牢牢固定在面板上，不需要额外设计卡扣或者固定柱，对安装空间的要求更低，适配不同厚度的非金属、金属面板。

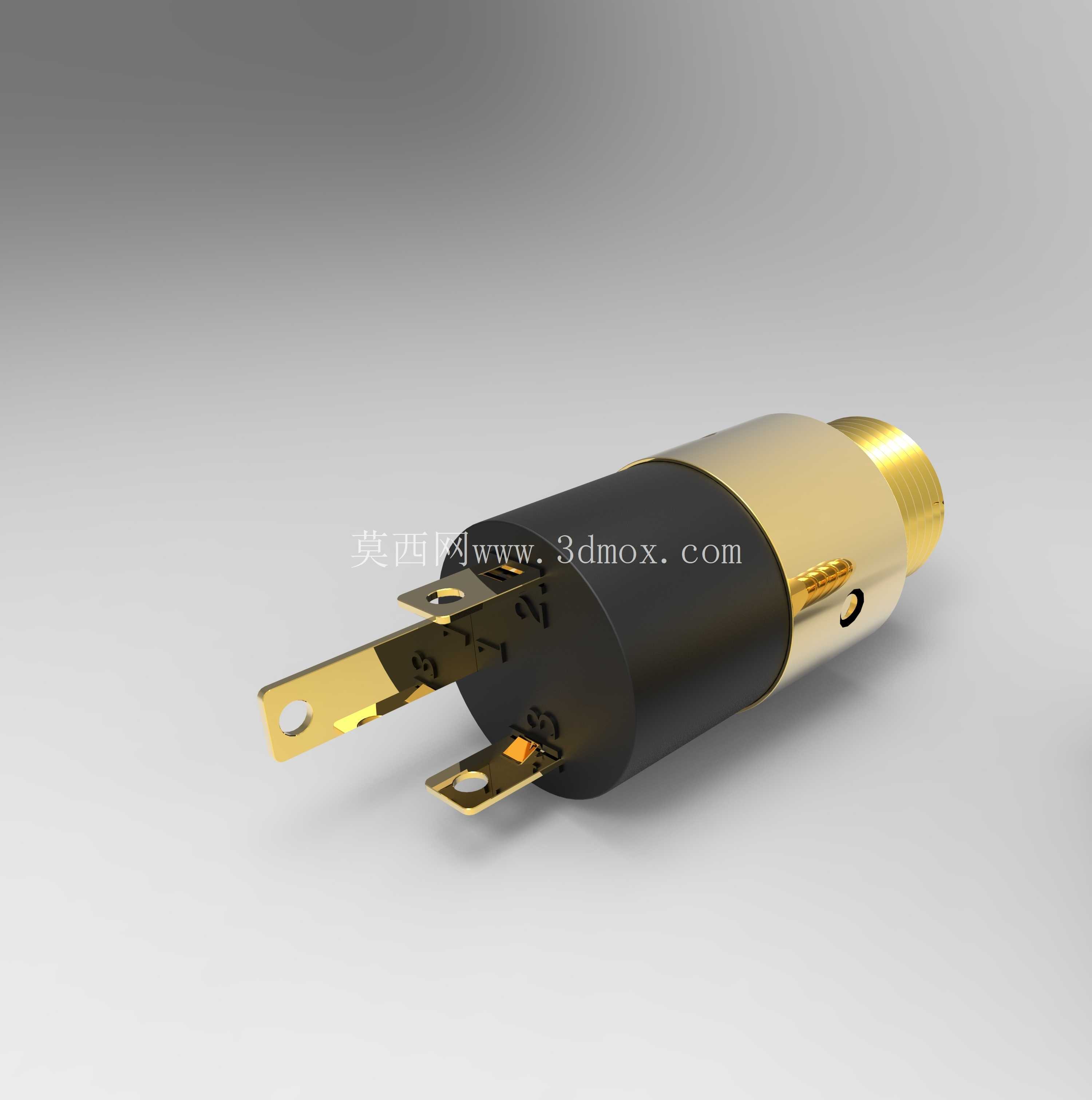

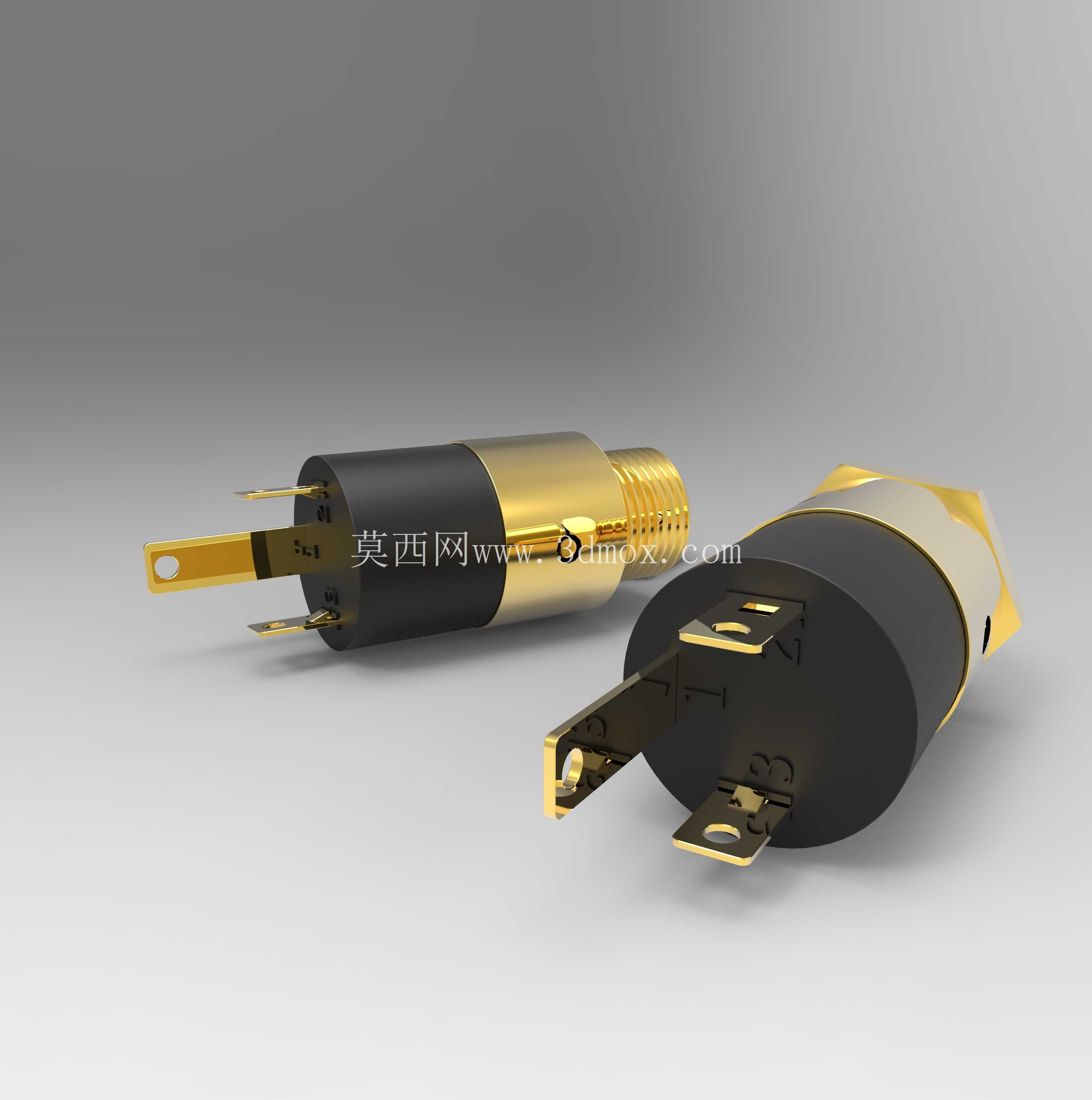

　　这款母座的安装边界尺寸控制得十分紧凑，螺纹段适配6mm直径的安装开孔，整体径向尺寸不会占用过多面板内部的空间，尾部的焊片引脚采用平直伸出的设计，既可以直接焊接导线实现飞线连接，也可以对应PCB板上的焊盘位置直接过板焊接，焊接操作的容错空间更大，不需要刻意调整引脚角度就能完成装配。在实际选型使用时，需要注意安装开孔的直径公差控制在合理范围，开孔过大容易导致母座安装后出现晃动，开孔过小则会导致母座无法顺利穿入；螺母锁紧时不需要施加过大的扭矩，避免螺纹滑牙或者绝缘基座被挤压开裂。尾部焊片焊接时要控制焊接温度和焊接时间，避免高温传导到基座内部导致接触弹片移位，影响后续公头插入后的接触可靠性。

　　这类带锁紧结构的音频母座，相比普通直插母座，更适合使用环境存在振动、插拔频次较高的场景，比如工业设备的音频调试接口、移动演出设备的面板接口、车载改装的音频外接接口，都能长期保持稳定的连接性能，不会因为外力拉扯出现接触不良、信号断连的问题。
