电脑机箱主板用M3M3.5规格手拧快装螺丝

　　做消费电子结构设计快十年，经手的机箱固定类紧固件少说也有几十版，这类手拧快装螺丝是台式机机箱装配里绕不开的标准件，最早接触这类结构还是在08年前后的品牌机拆机现场，当时就觉得免工具快拆的设计比传统十字沉头螺丝的装配效率高太多。

　　先讲实际应用场景，这类螺丝主要覆盖三个装配位置：一是机箱侧面板的快拆固定，不需要螺丝刀就能徒手拆装，方便用户后期清灰、升级硬件；二是主板与机箱铜柱的对位固定，其中M3规格是主板安装孔的通用标准螺距，M3.5规格多用于电源、硬盘托架与机箱框架的连接位；三是部分带扩展槽的PCI挡板固定，滚花头的设计能提供足够的徒手拧紧力矩，不会出现滑牙或者拧不紧导致的部件松动共振。

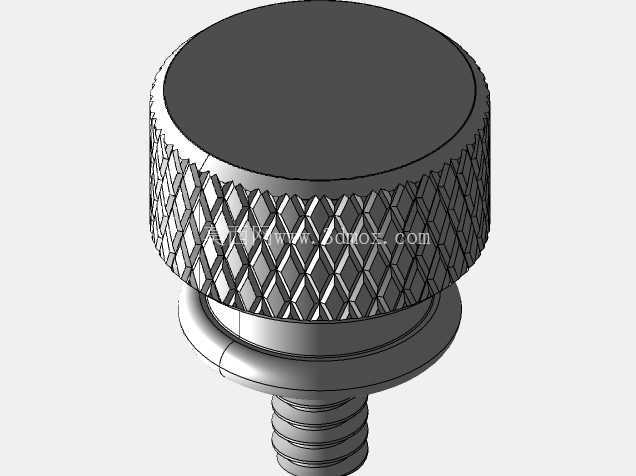

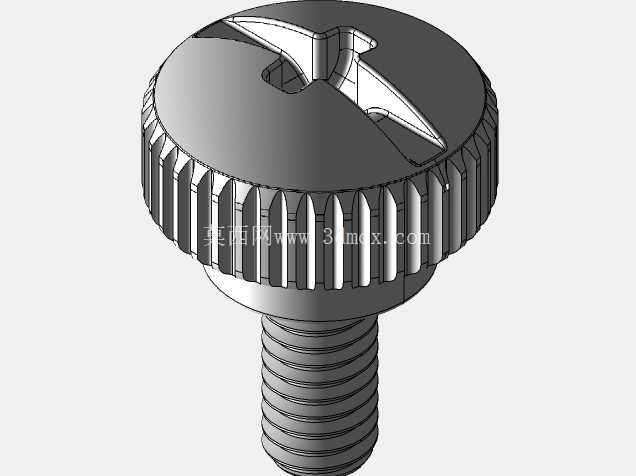

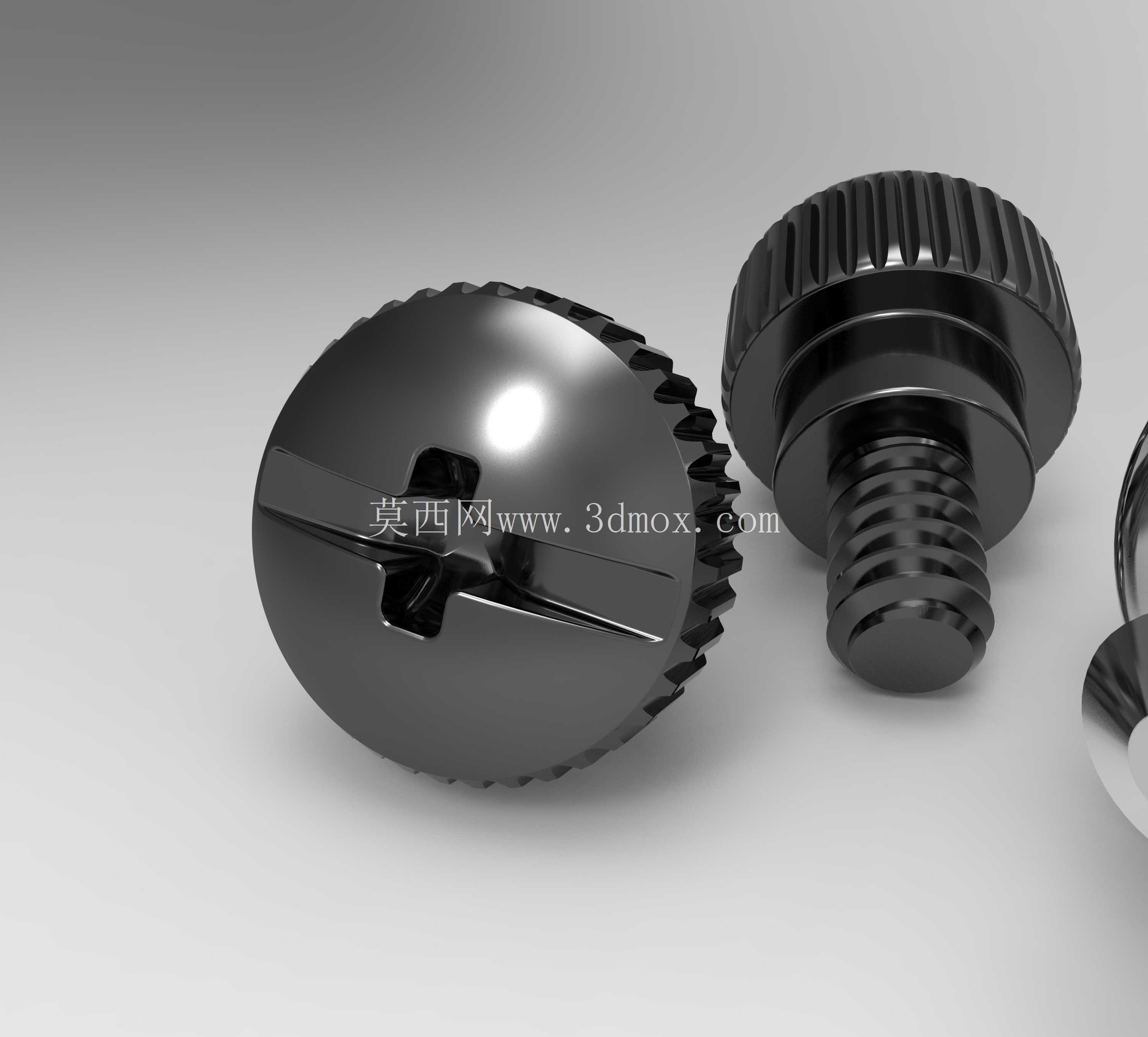

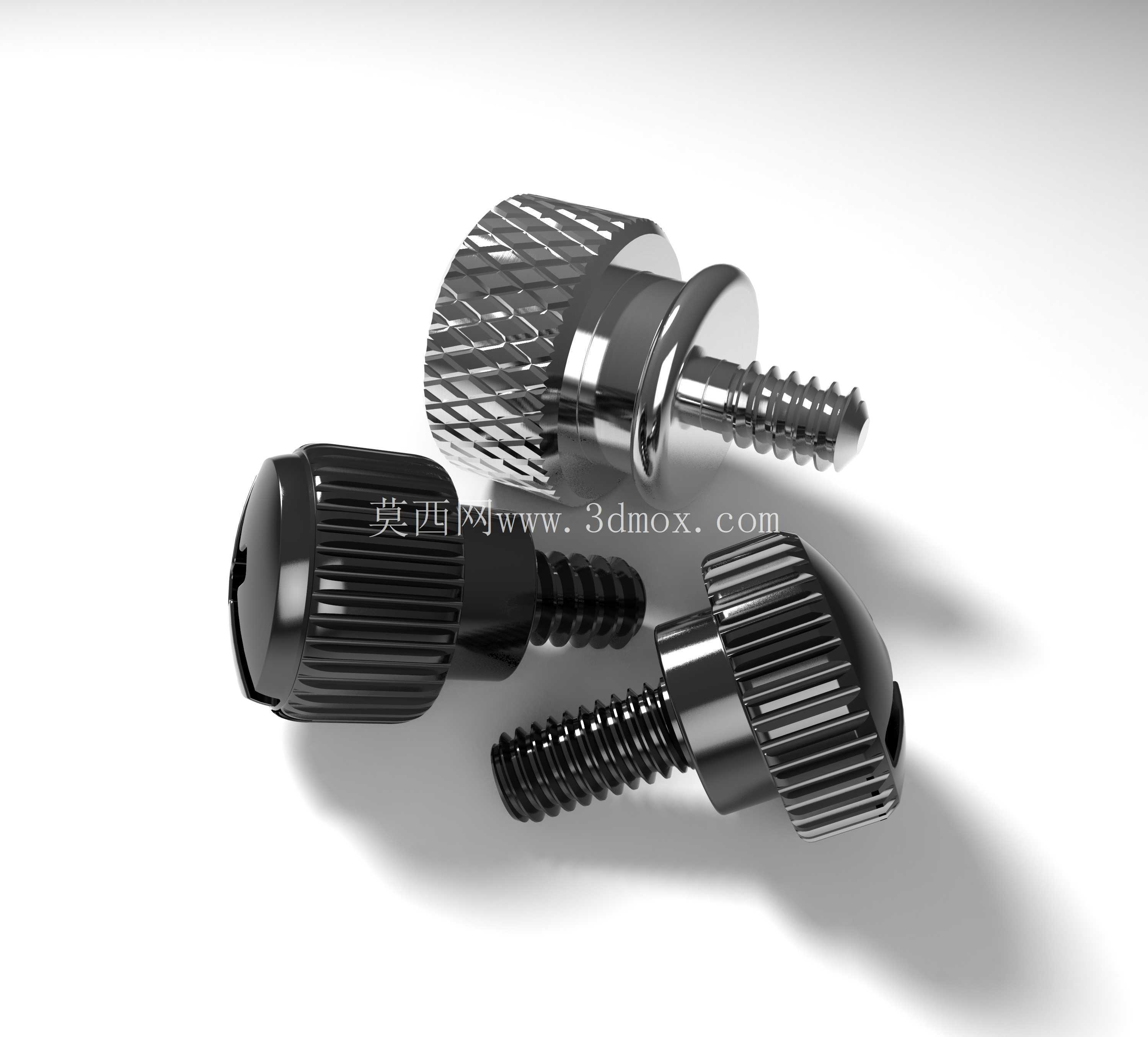

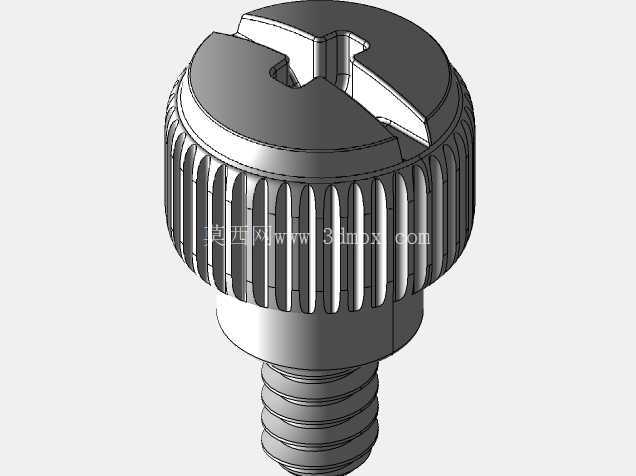

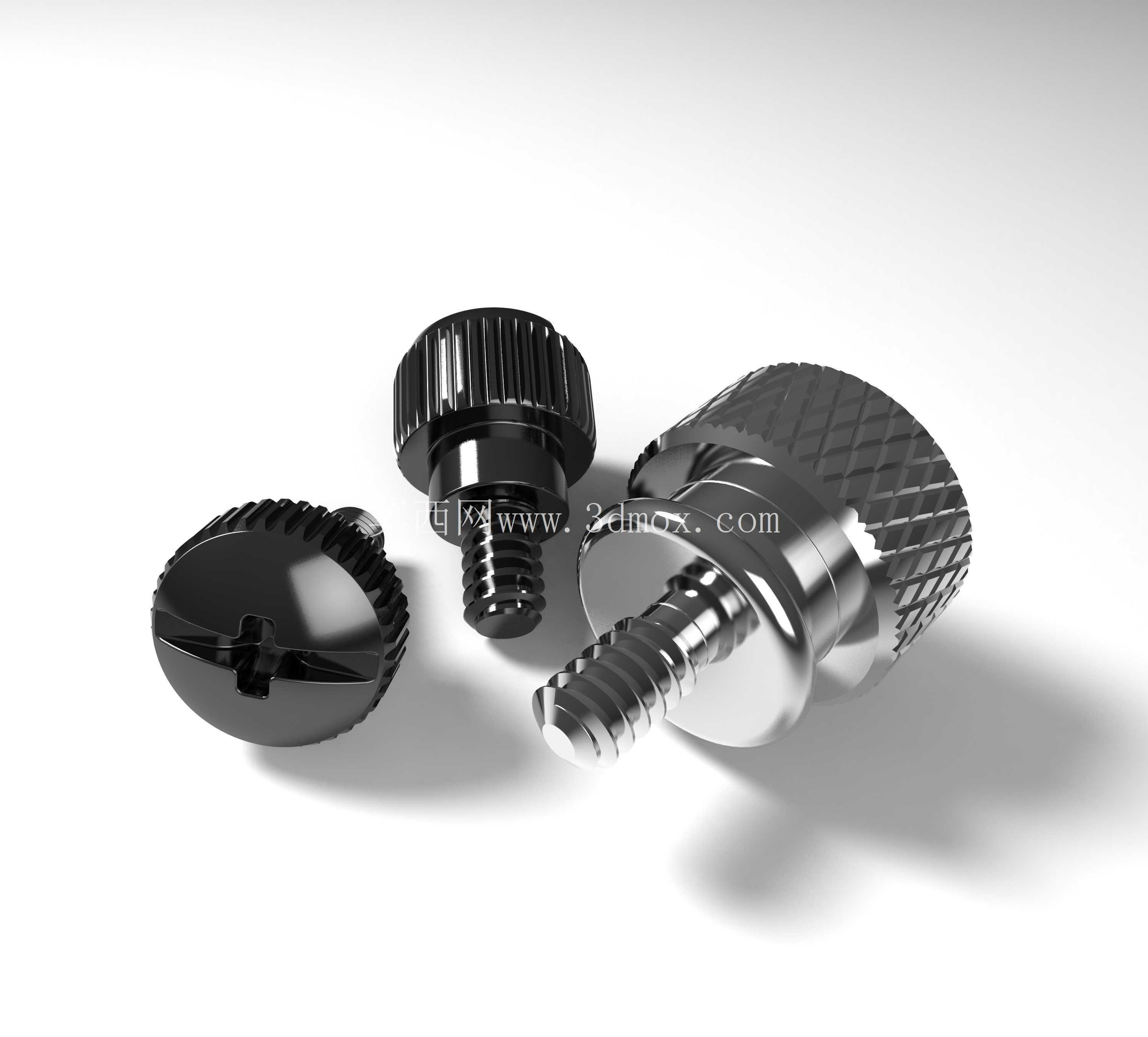

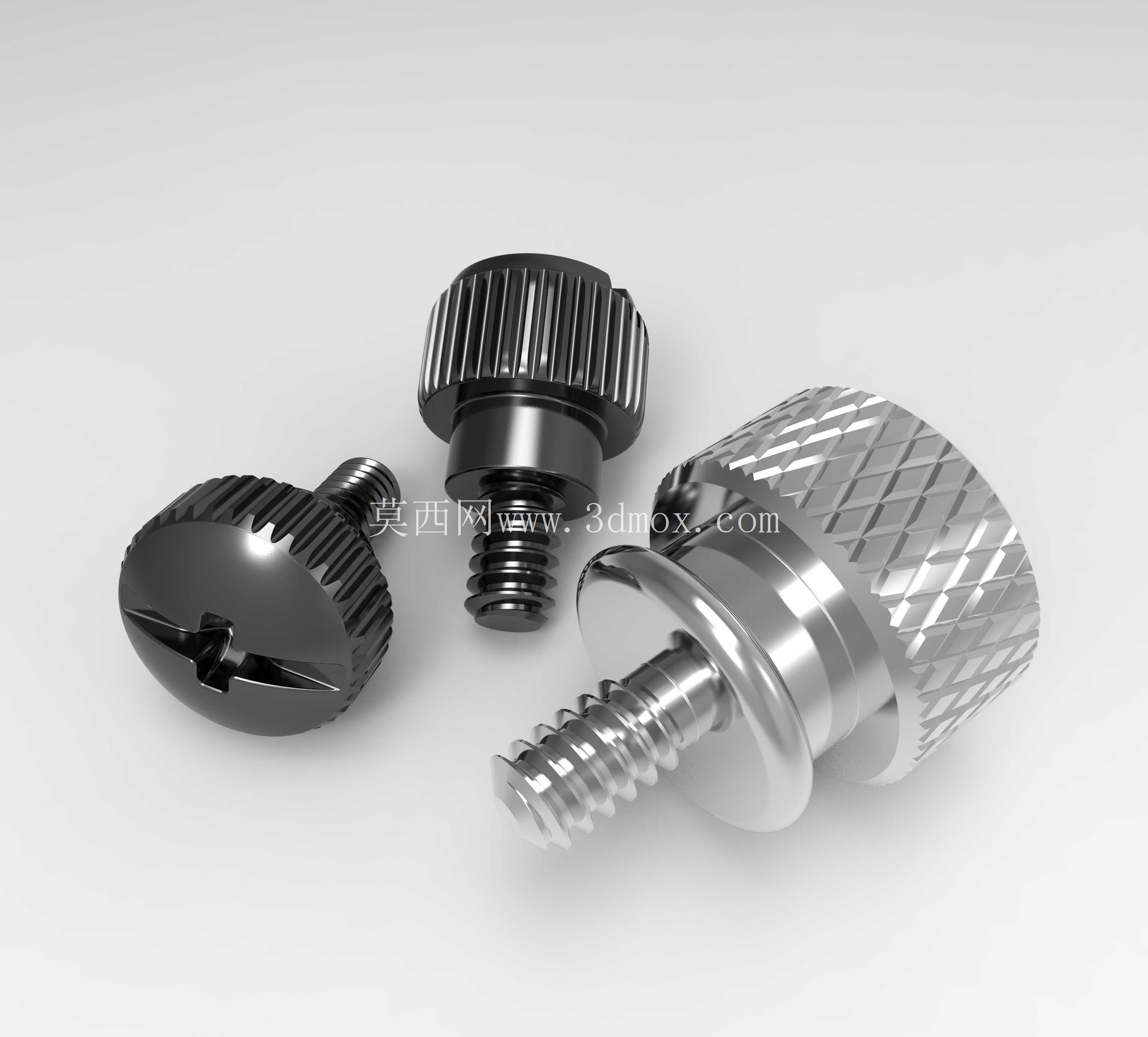

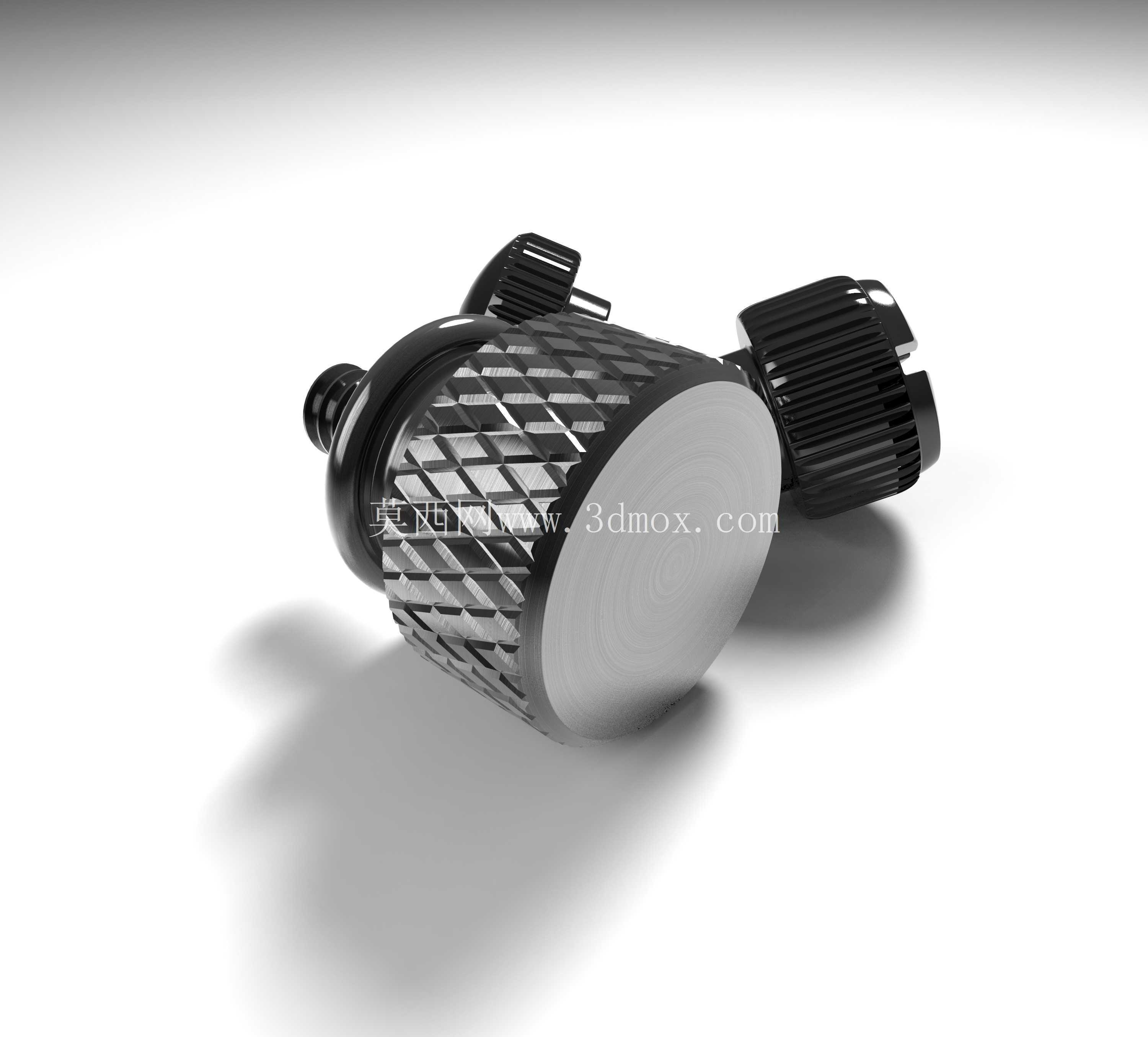

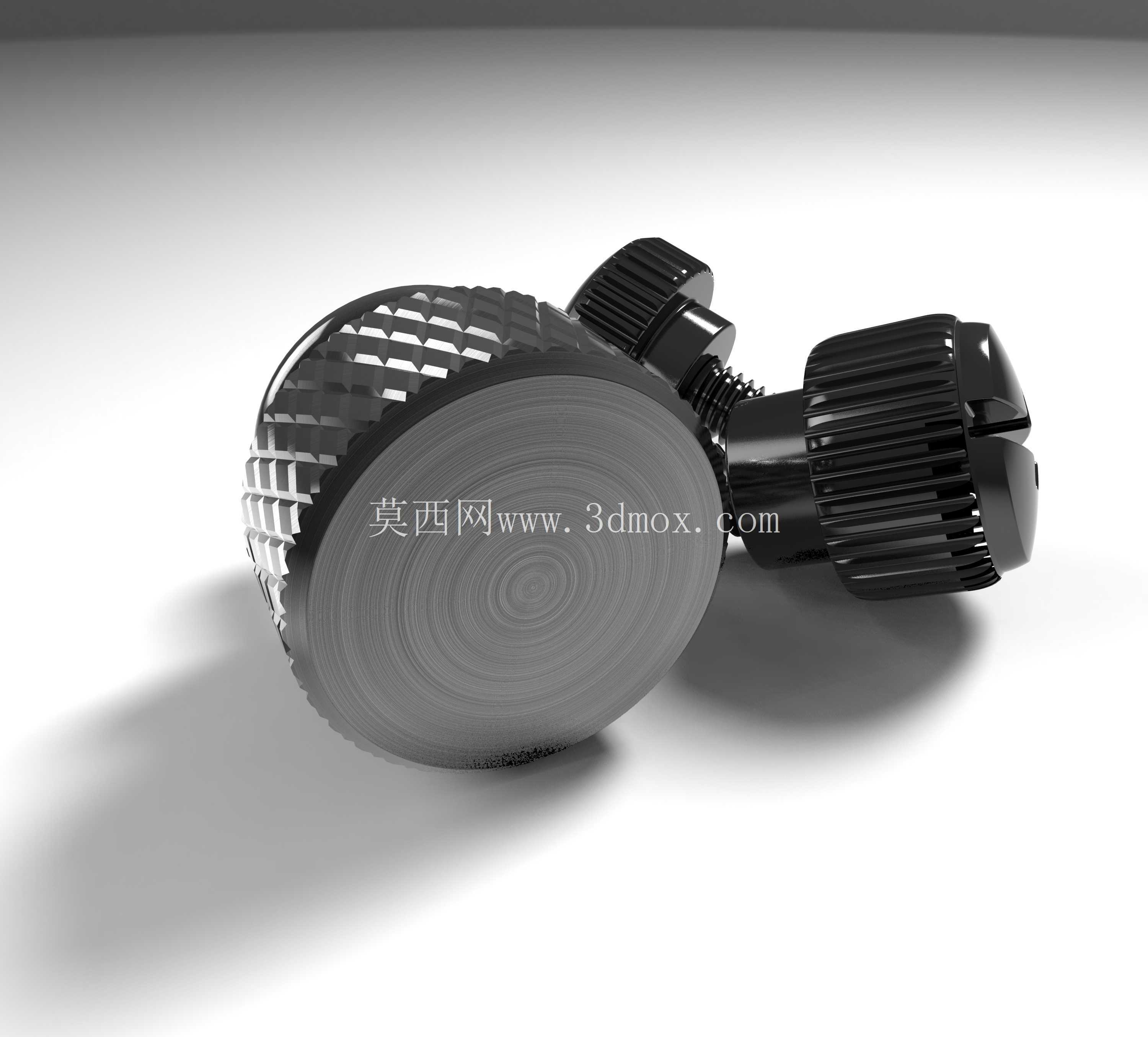

　　从功能特性上看，三款不同头型的螺丝各有适配场景：黑色一字槽滚花头的款式兼容螺丝刀拧紧，适合自动化产线预装配后再由用户微调；全金属滚花高头的款式是快拆主力，头部的网纹滚花做了0.3mm的齿深，徒手拧的时候不会打滑，即使手上有薄汗也能施加足够的锁紧力；带垫圈的杯头沉头款式，垫圈与螺杆是一体化设计，不会出现安装时垫圈脱落的问题，沉头结构能贴合主板安装孔的沉台，不会凸起顶到主板背面的走线焊点，避免短路风险。

　　设计思路上要兼顾几个核心边界：首先是螺杆长度，M3规格的螺杆有效啮合长度控制在4.5-5mm，刚好穿过主板0.8mm的板厚加上铜柱3.5mm的啮合深度，不会因为螺杆过长顶到主板背面的元件；M3.5规格的螺杆长度控制在6mm，适配机箱框架1.2mm的钢板厚度加上电源外壳1.5mm的安装边，预留1mm左右的间隙避免顶坏电源外壳的喷涂层。其次是头部尺寸，滚花头的外径控制在10mm，这个尺寸是经过人体工程学验证的，成年人的拇指与食指捏合时刚好能覆盖头部圆周，施加的力矩能达到0.8N·m，足够满足紧固件的锁紧要求，又不会因为力矩过大拧滑铜柱的内螺纹。另外是螺纹公差，所有螺纹都采用6g级的公制公差，与机箱配套的铜柱内螺纹6H公差适配，啮合时没有明显旷量，反复拆装50次以上也不会出现滑牙的情况。

　　安装边界上要注意几个细节：带垫圈的杯头螺丝安装时，垫圈的贴合面要朝向主板侧，垫圈的外径是7mm，刚好覆盖主板安装孔周围的接地露铜区，安装后能实现机箱与主板的可靠接地，减少电磁干扰；一字槽的螺丝在产线装配时，螺丝刀的扭矩要控制在1.2N·m以内，避免扭矩过大导致头部滚花变形，影响后续用户徒手拆装的手感；全金属高头螺丝的头部下方做了0.5mm的退刀槽，安装时不会因为头部与安装面的硬接触导致喷涂层脱落，也能避免螺丝锁死在安装孔位里。

　　这类螺丝的材质大多采用碳钢加表面镀镍/发黑处理，镀镍款的防锈能力更强，适合在南方潮湿环境下长期使用，发黑款的成本更低，多用于入门级机箱的配套紧固件，头部的滚花加工采用冷镦一次成型，比后期车削加工的滚花纹理更均匀，握持摩擦力也更稳定。
