新旧款苹果5V USB手机充电器结构设计

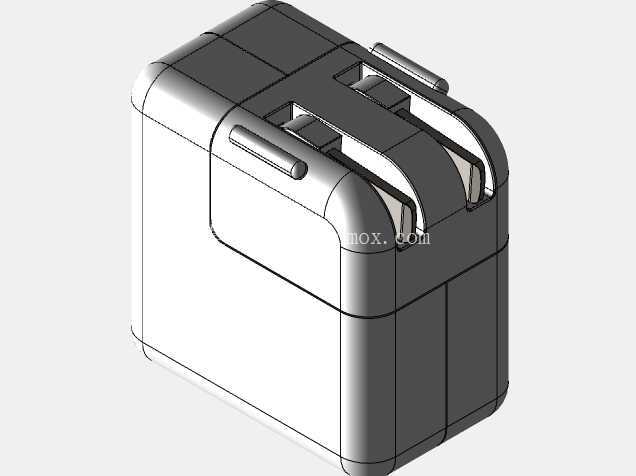

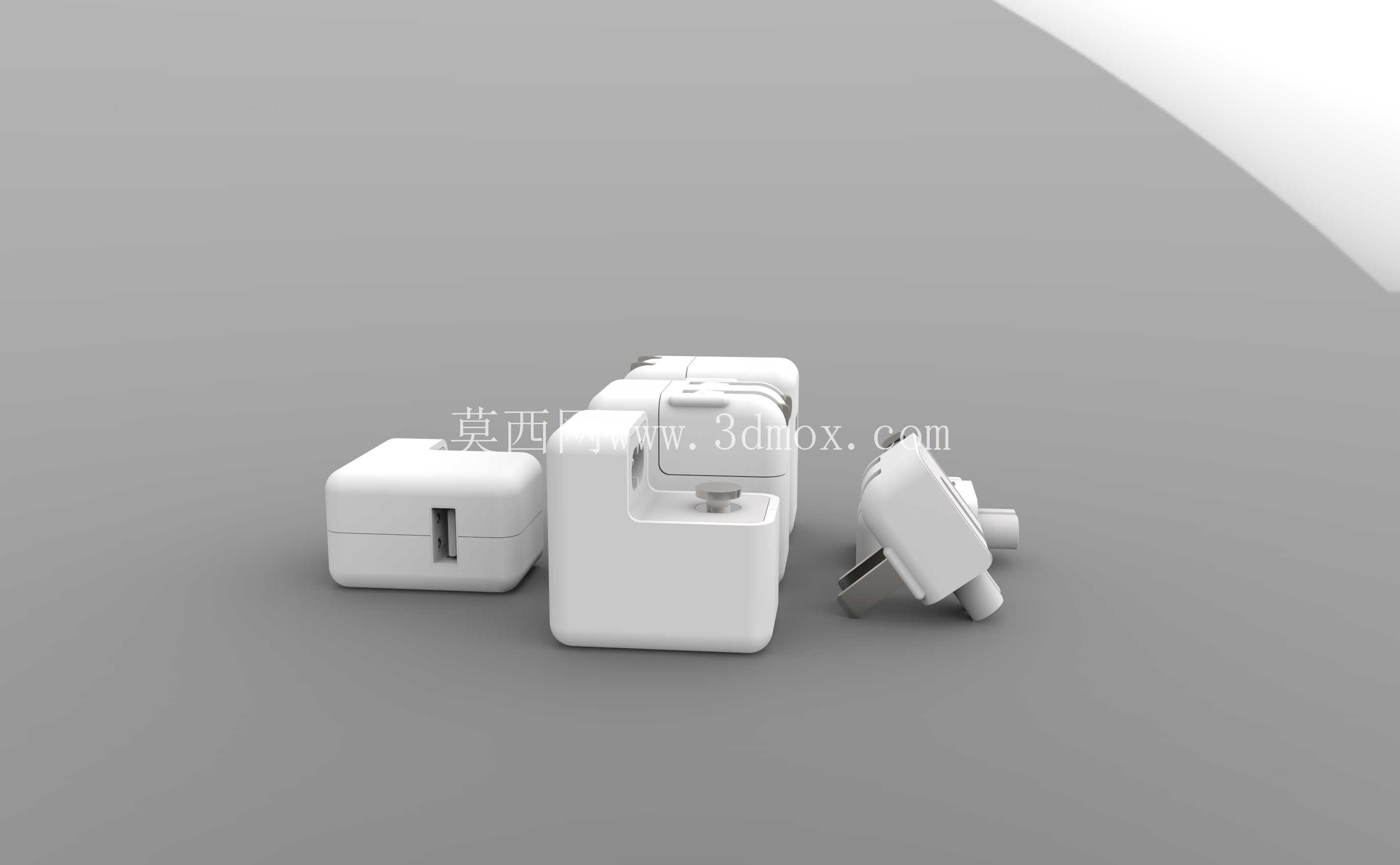

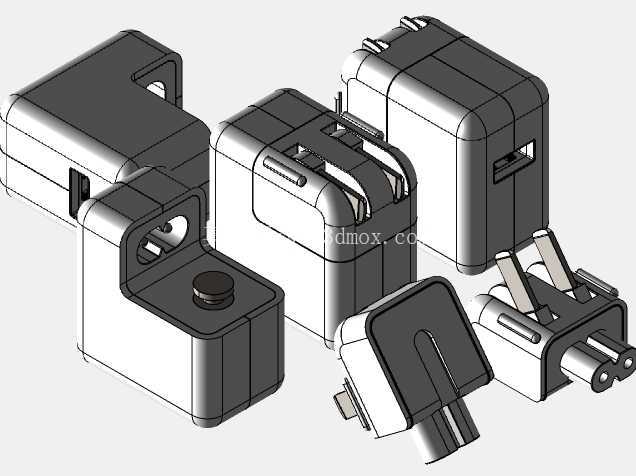

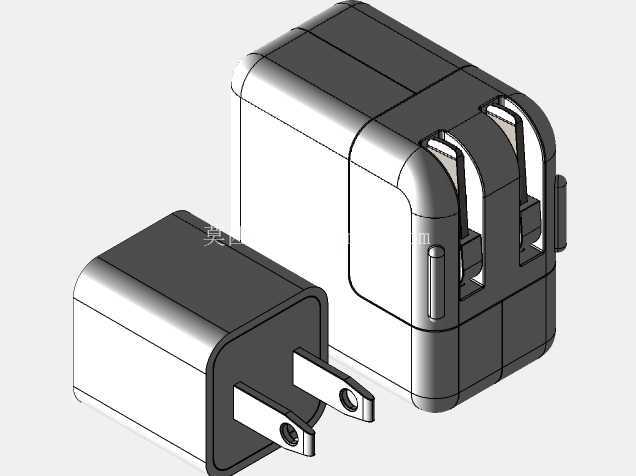

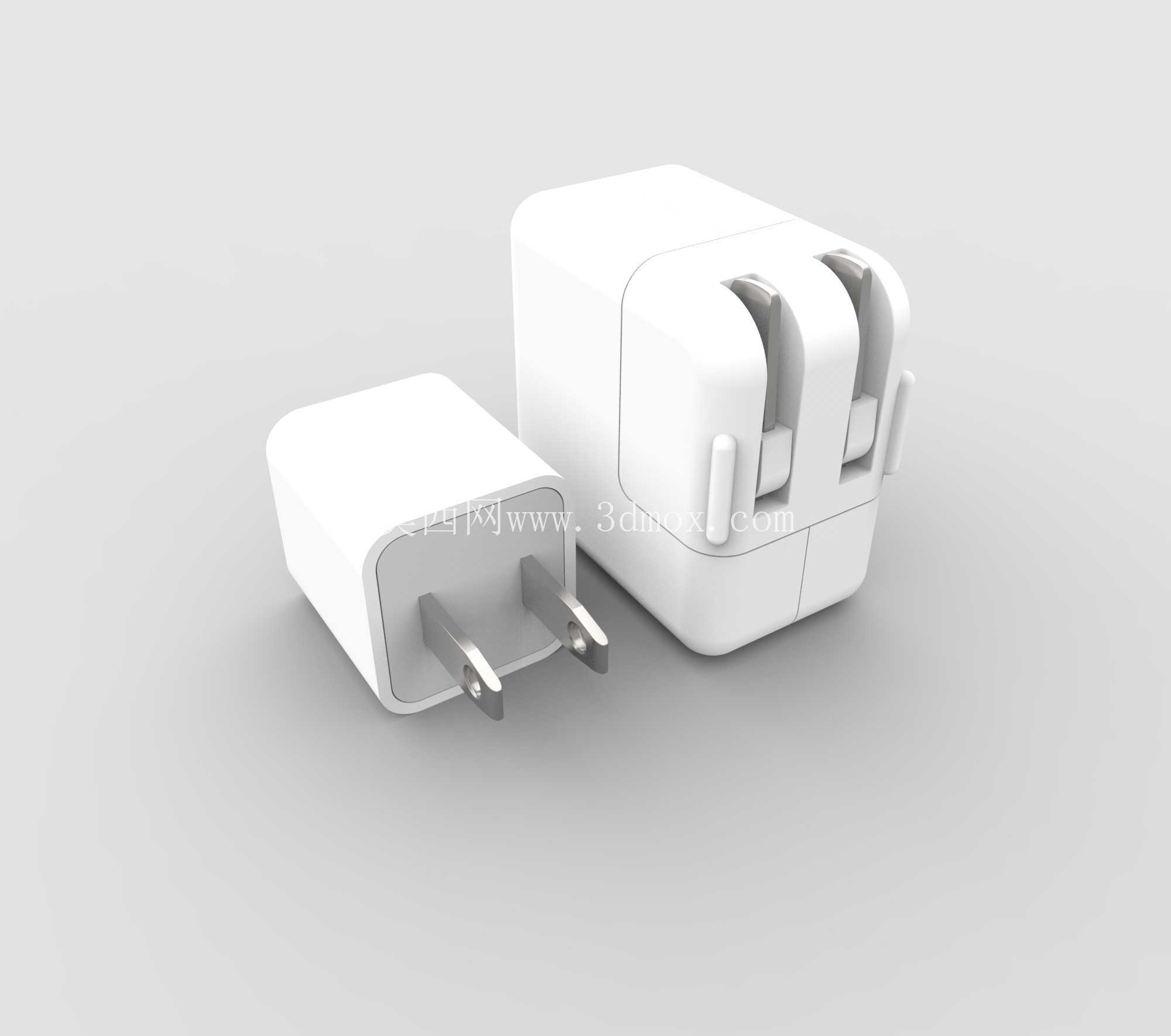

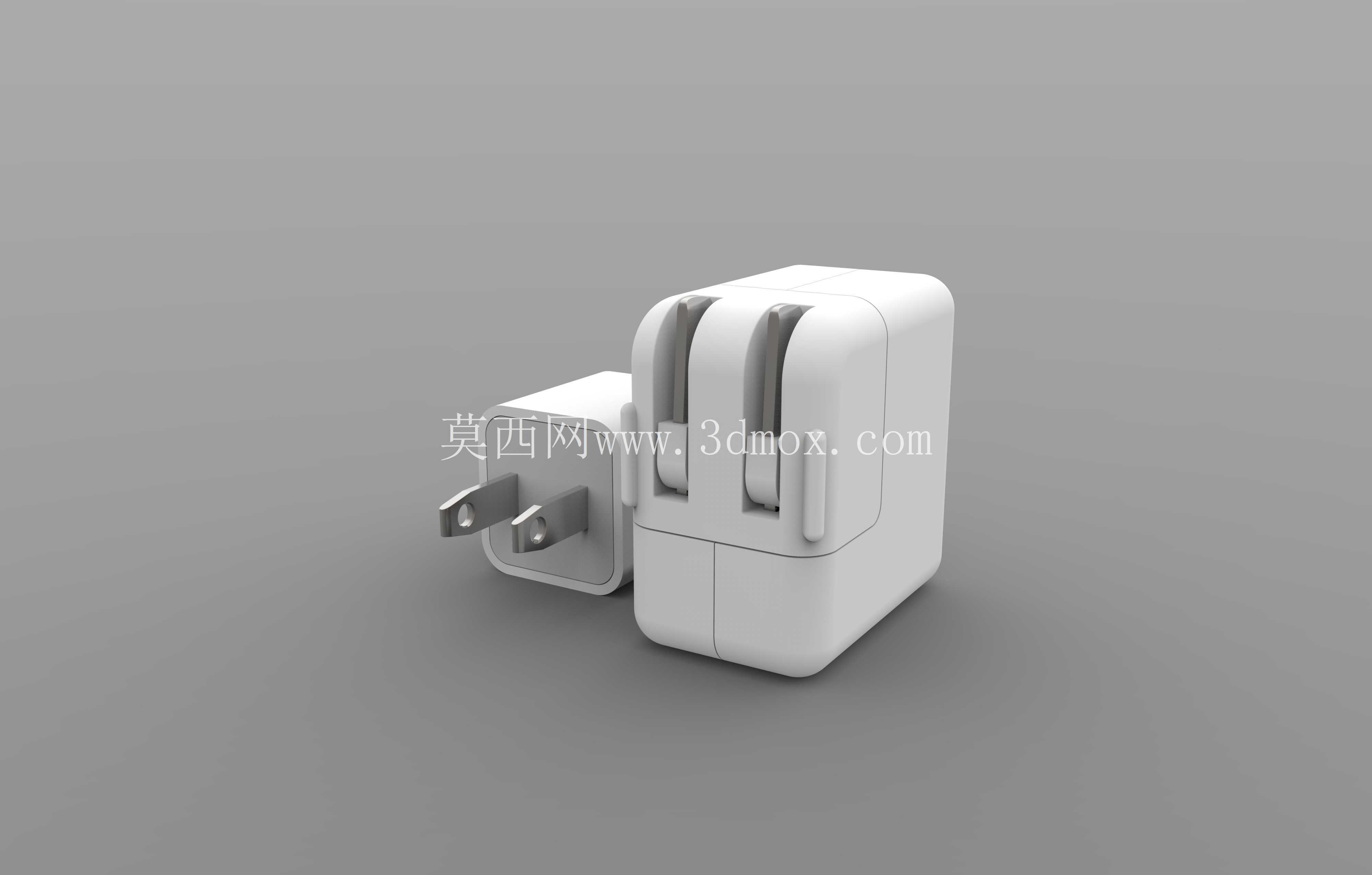

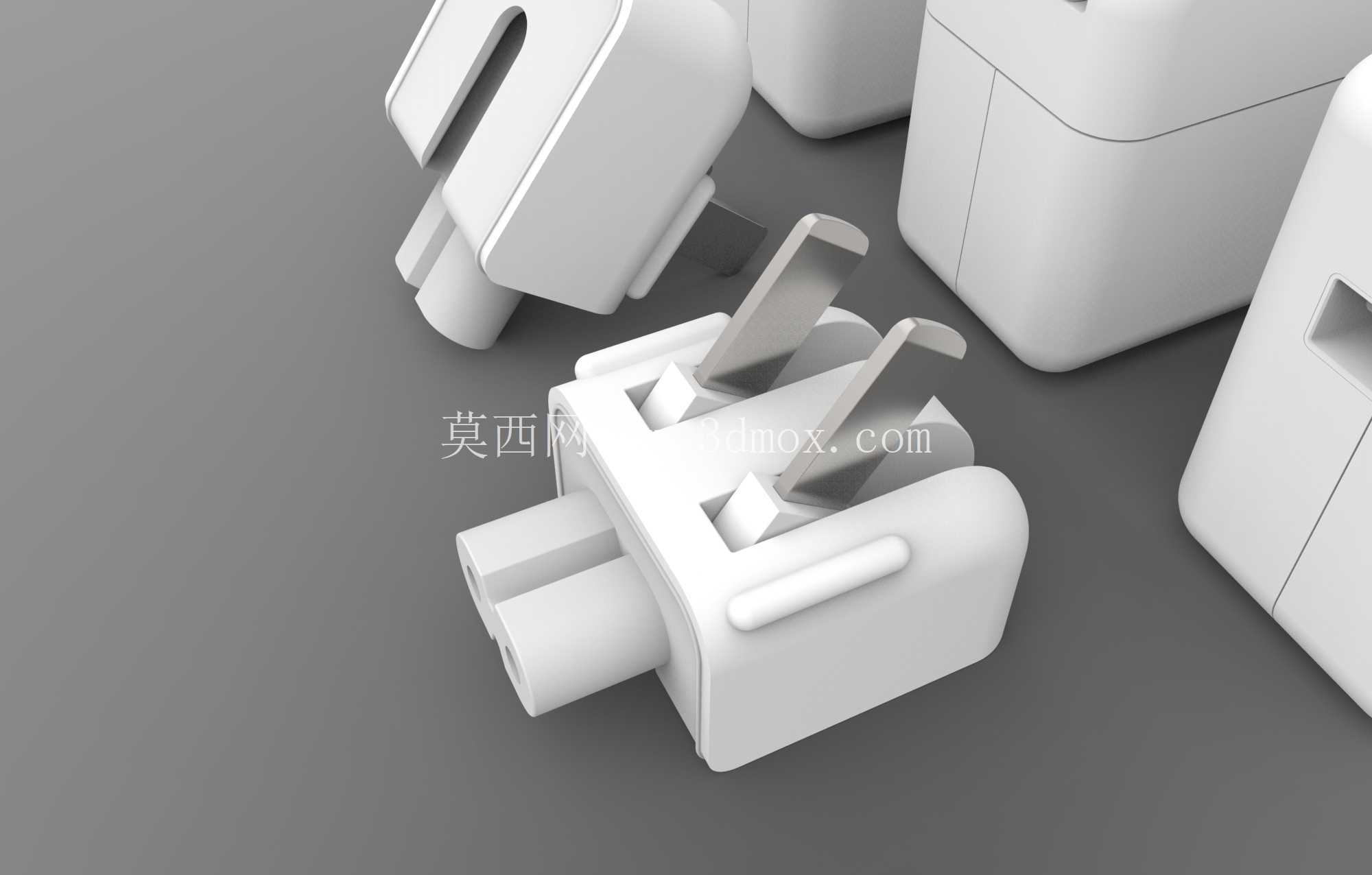

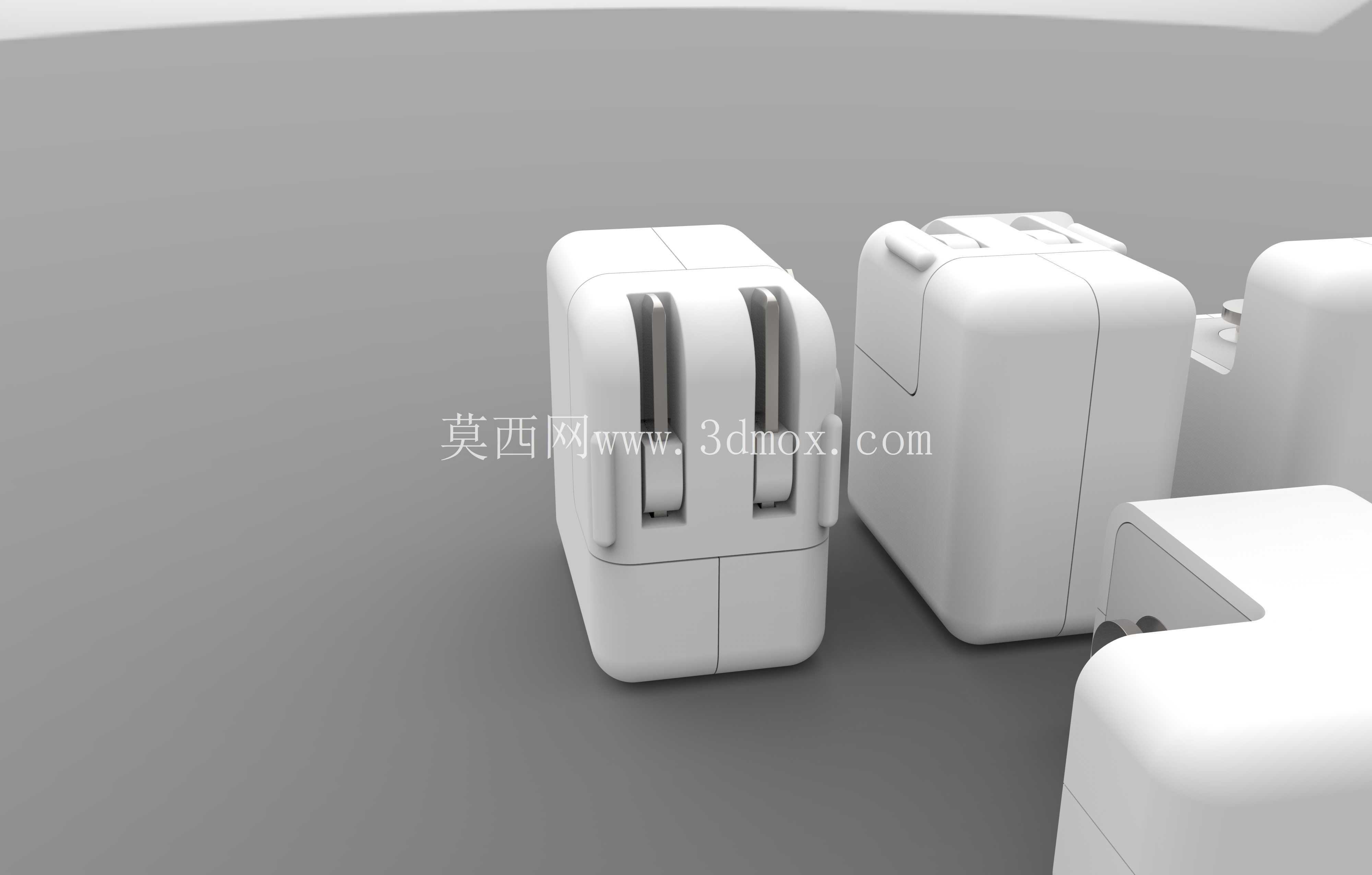

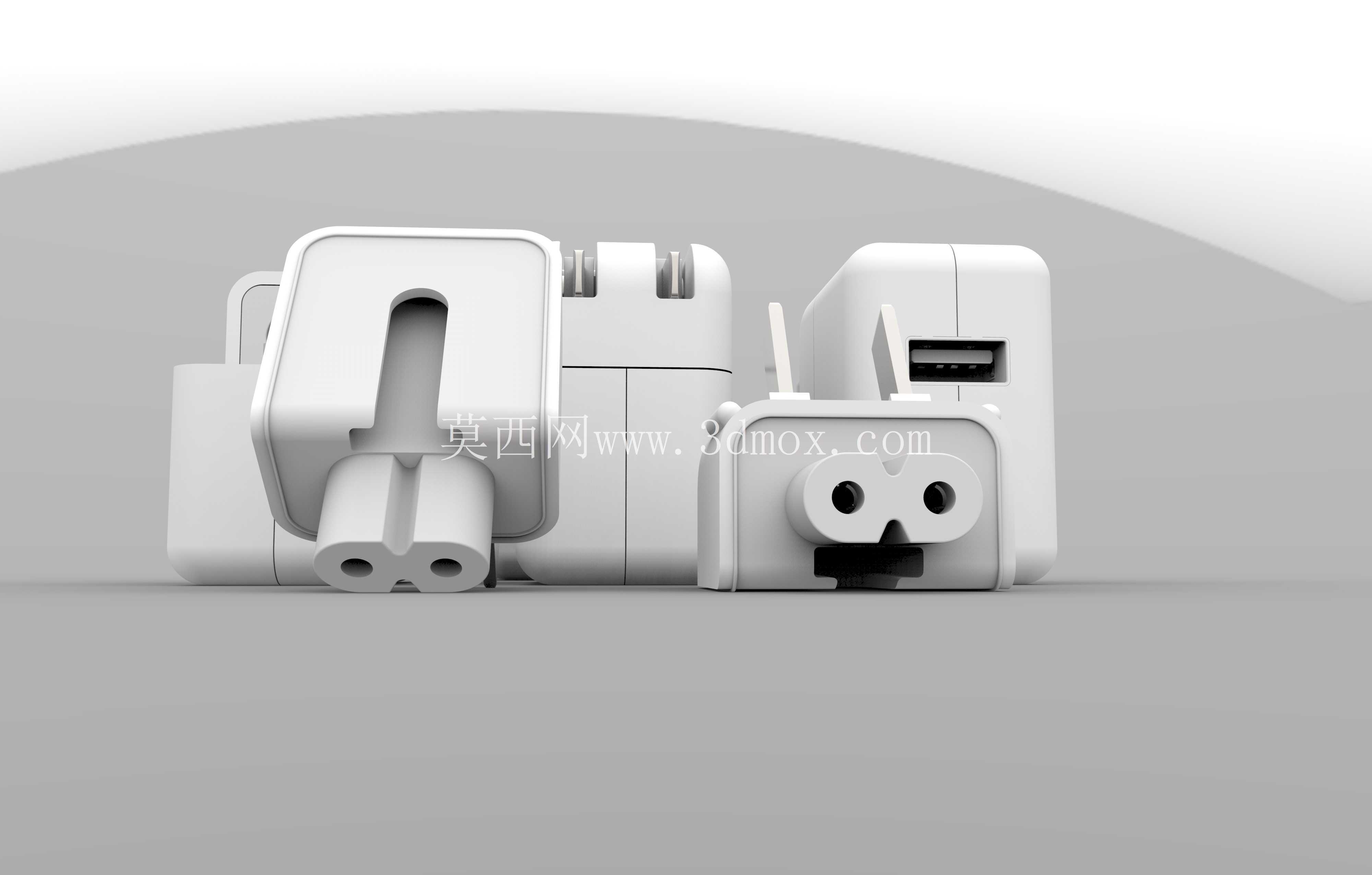

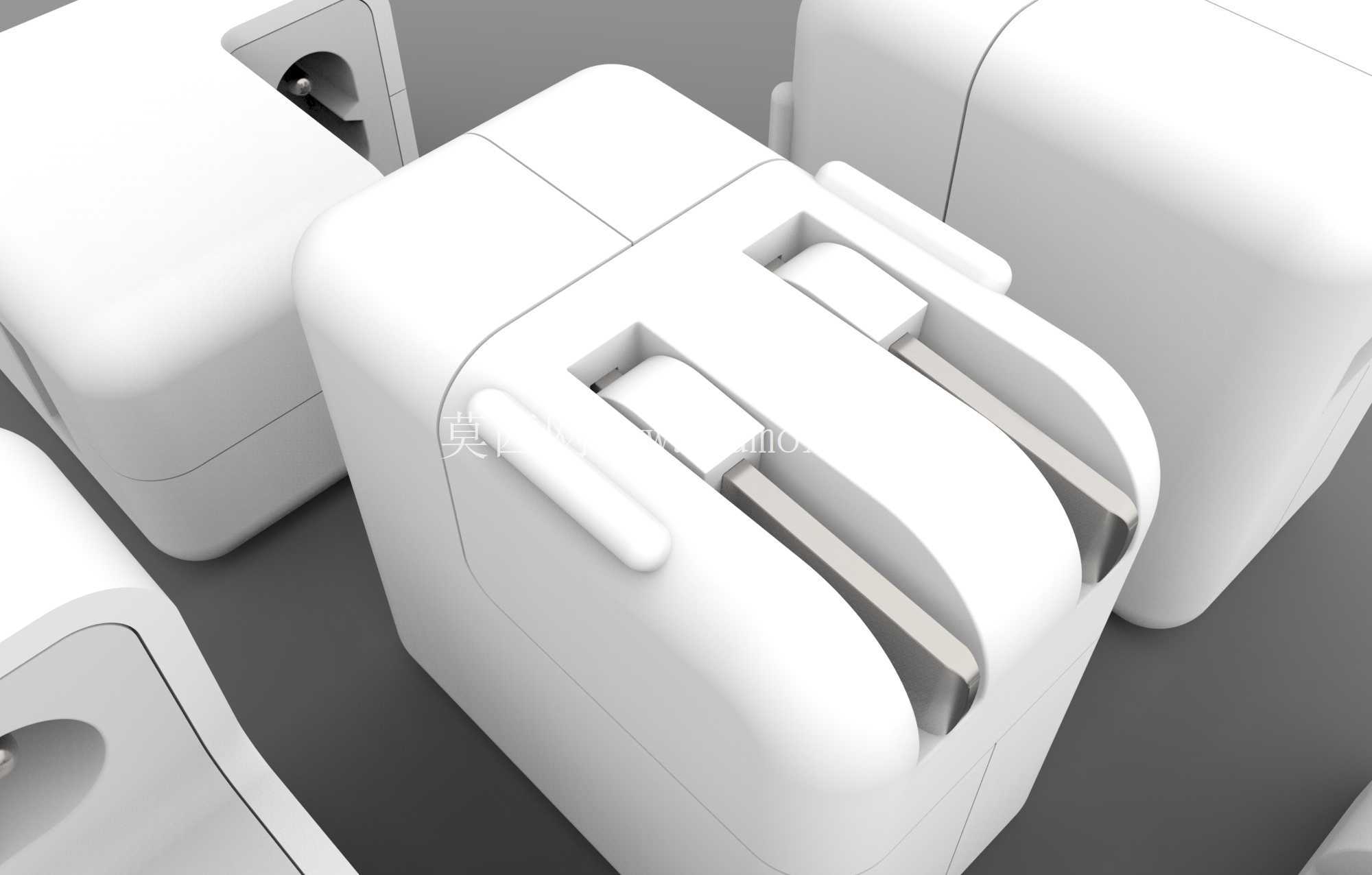

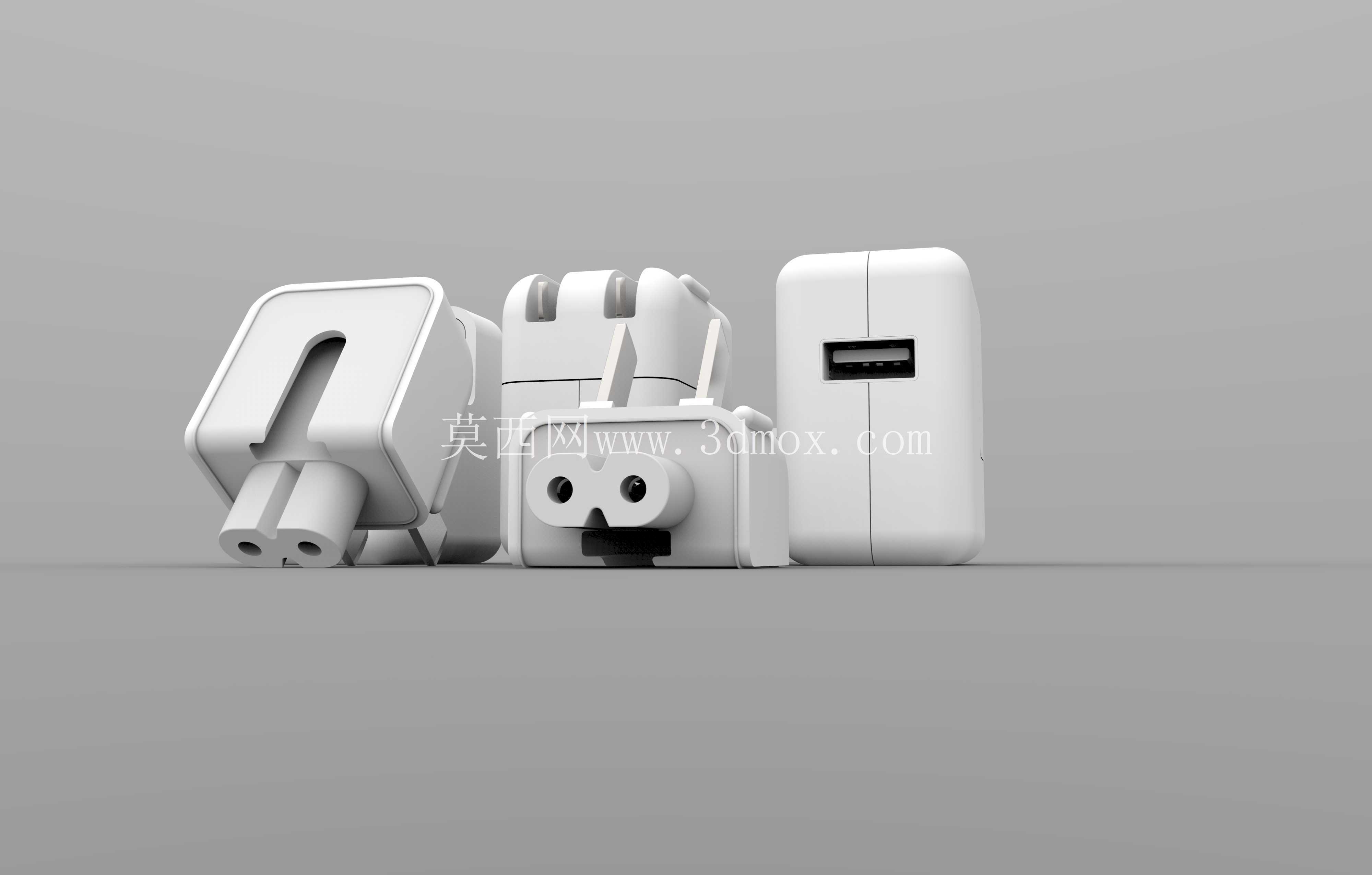

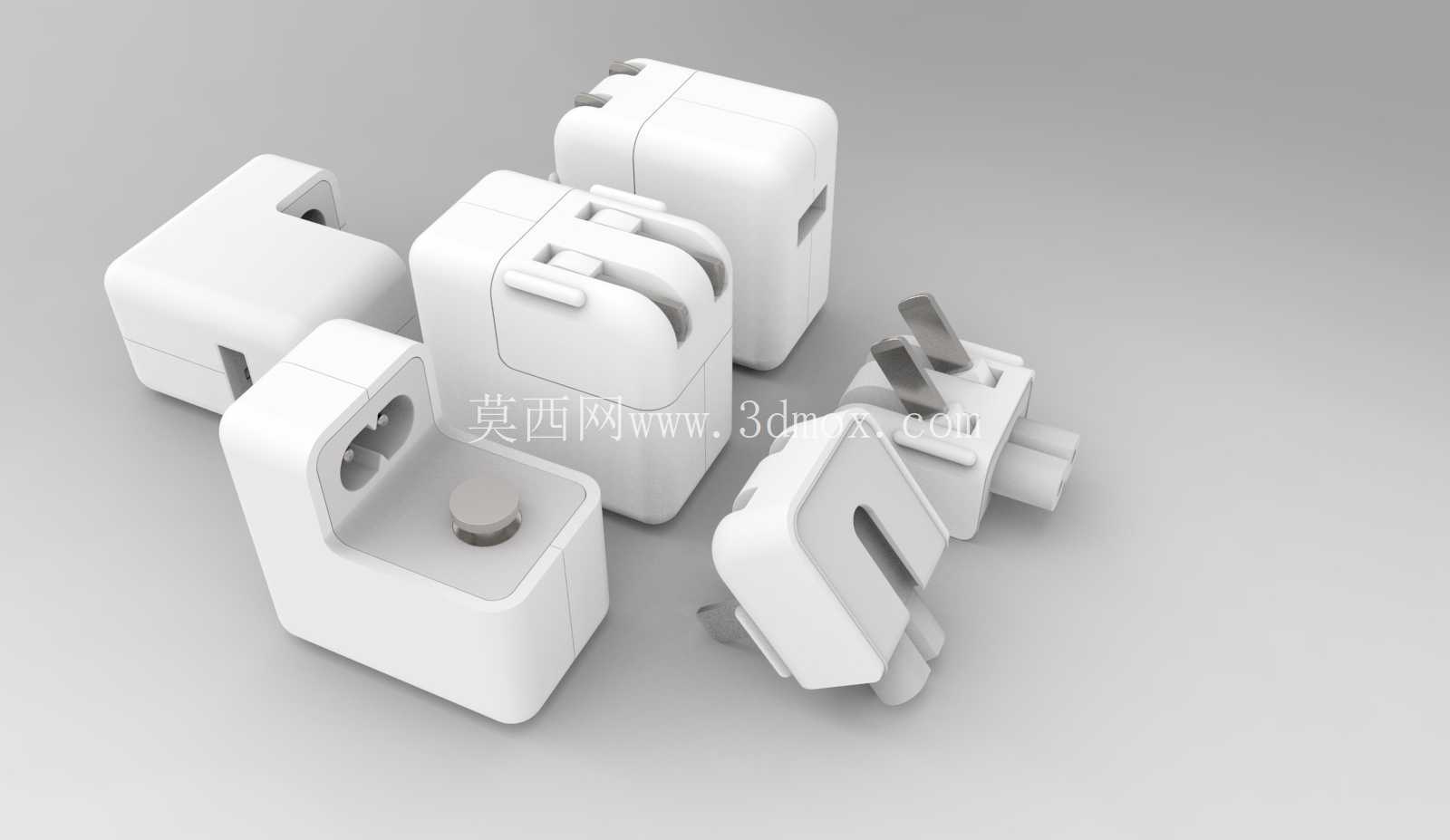

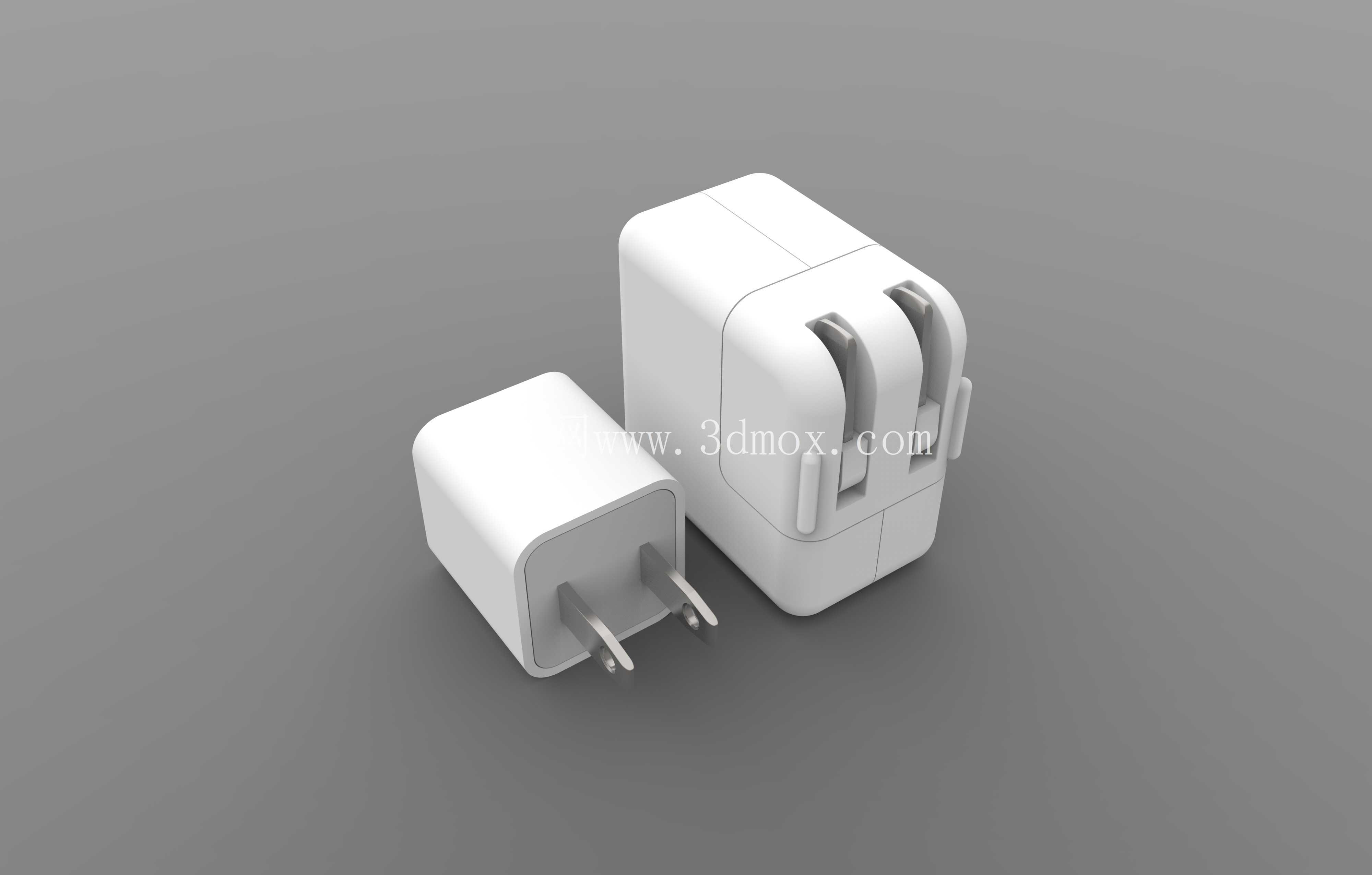

　　本次呈现的两款苹果5V USB充电器结构，覆盖了折叠插脚与固定插脚两种主流形态，建模过程中完整还原了插脚开合的限位结构、壳体卡扣配合位、内部PCB安装槽等核心结构细节，插脚与壳体的配合间隙控制在0.15mm以内，完全符合消费类电子产品的装配公差要求。从实际应用场景来看，这类小功率USB充电器是智能手机、小型数码外设的标配供电配件，固定插脚版本多用于固定场景的桌面供电，插脚与壳体一体化的结构抗跌落性能更优，日常插拔过程中插脚不易出现松动偏移；折叠插脚版本则针对便携出行场景设计，插脚收纳后与壳体表面齐平，不会刮蹭背包内的其他物品，收纳状态下整体轮廓无突出尖锐结构，便携性表现更好。

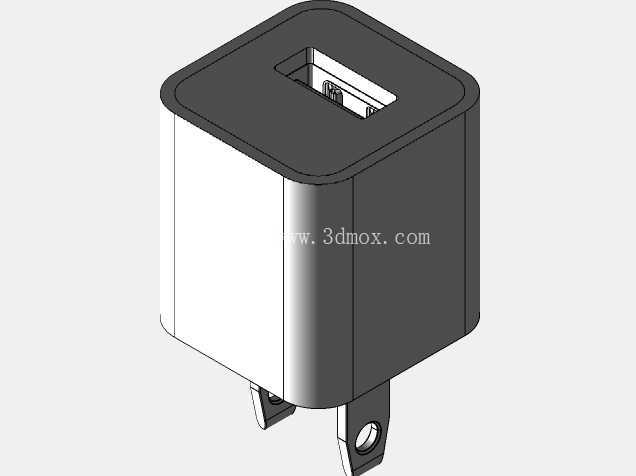

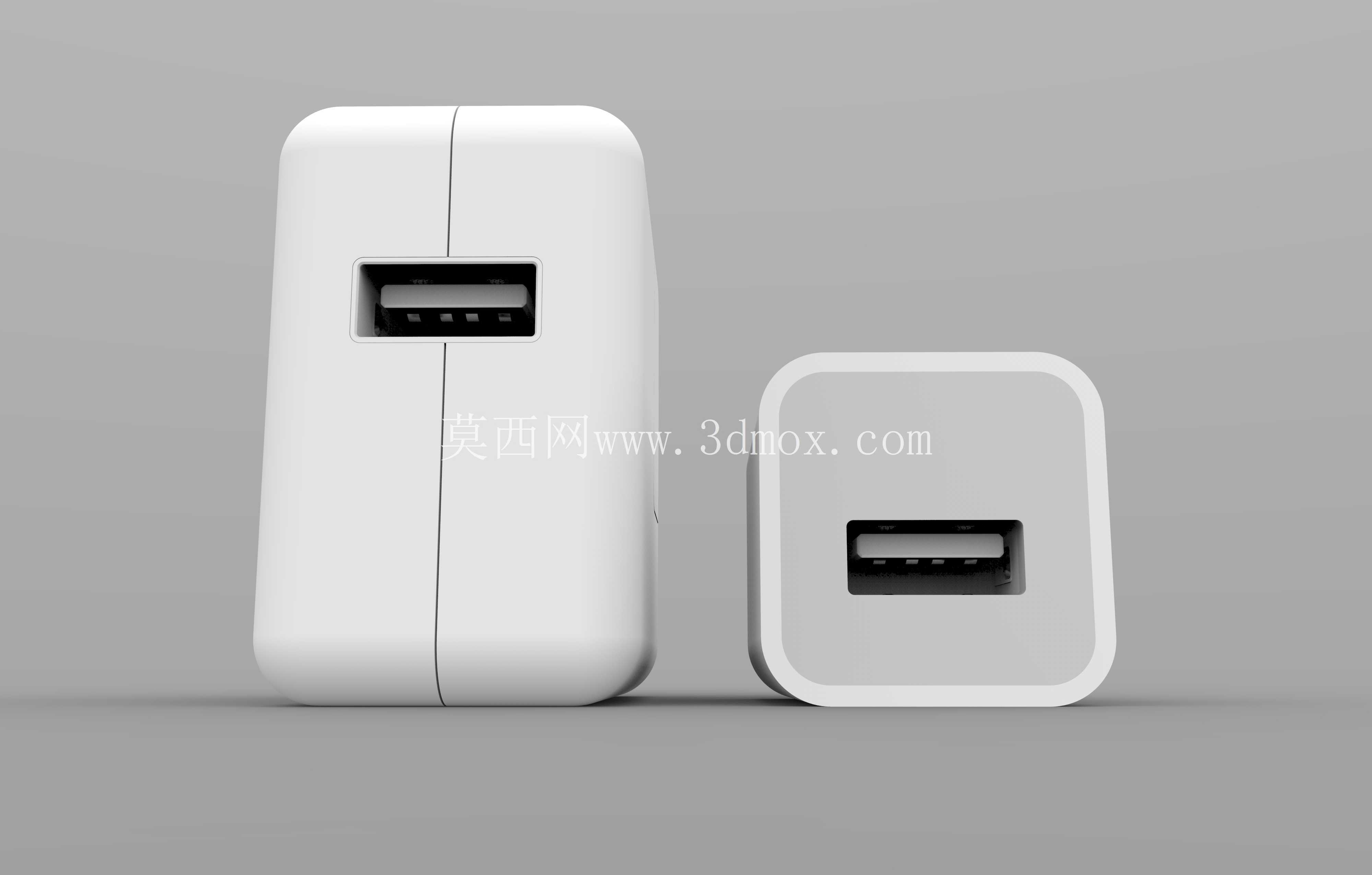

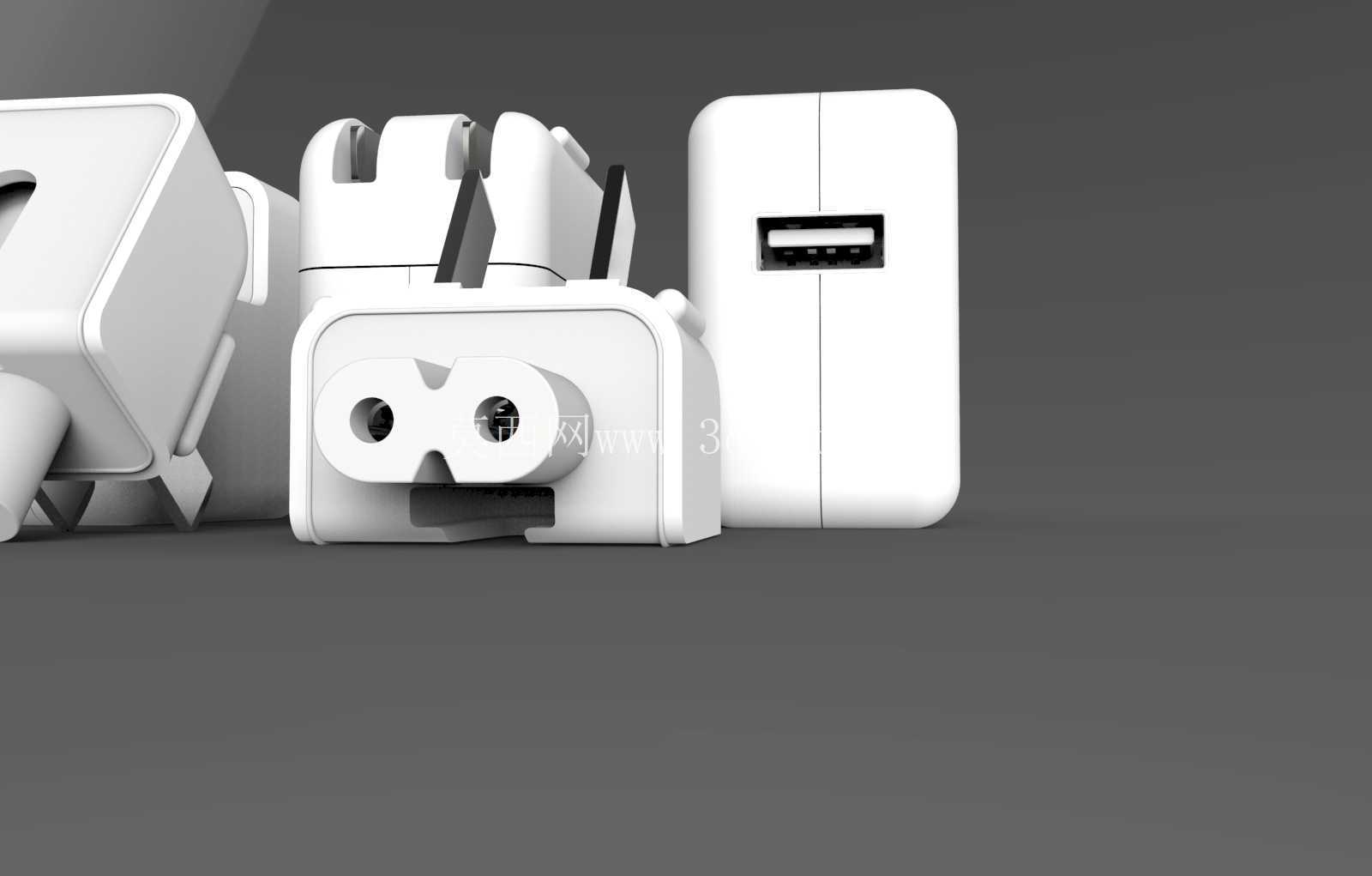

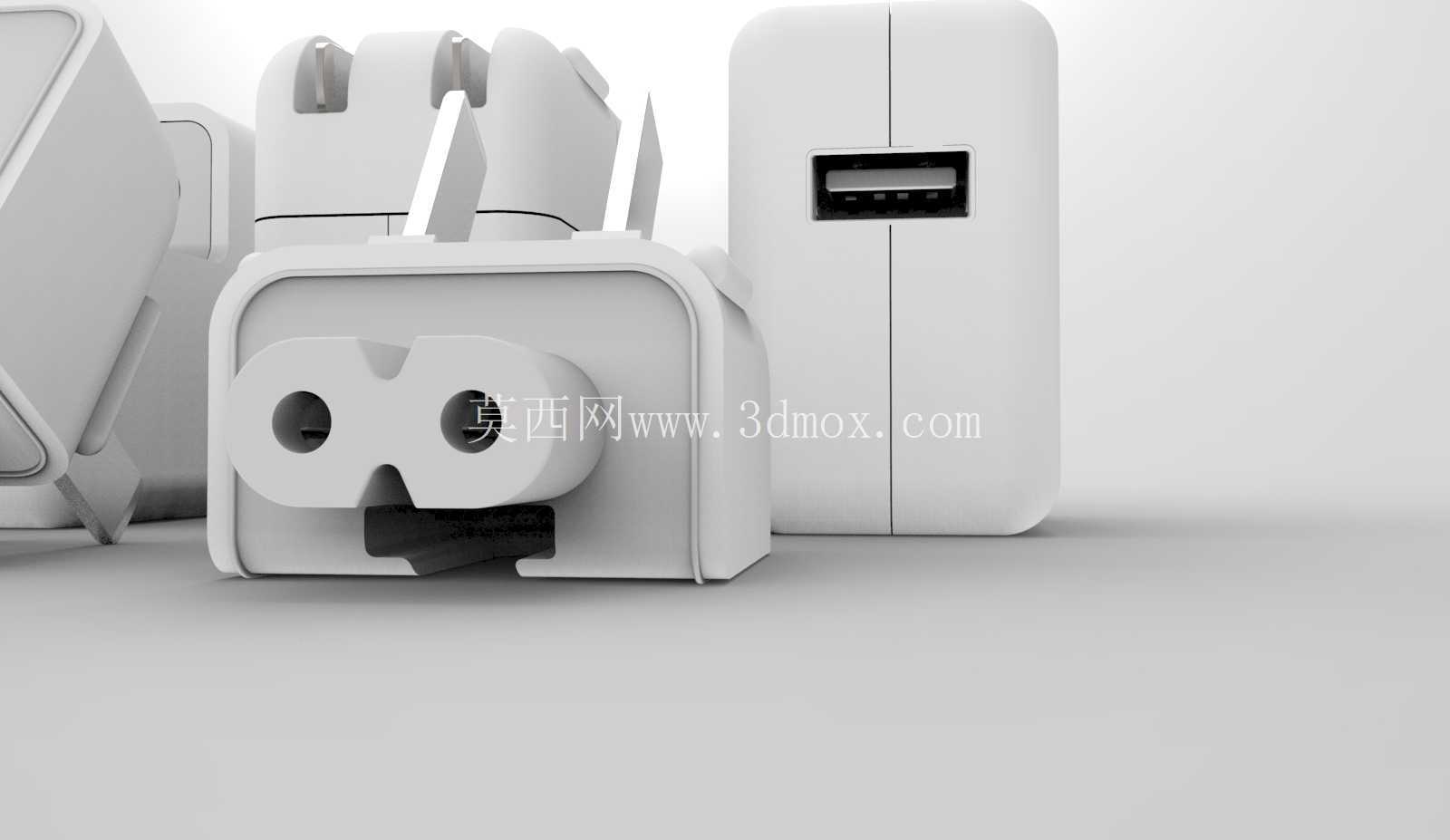

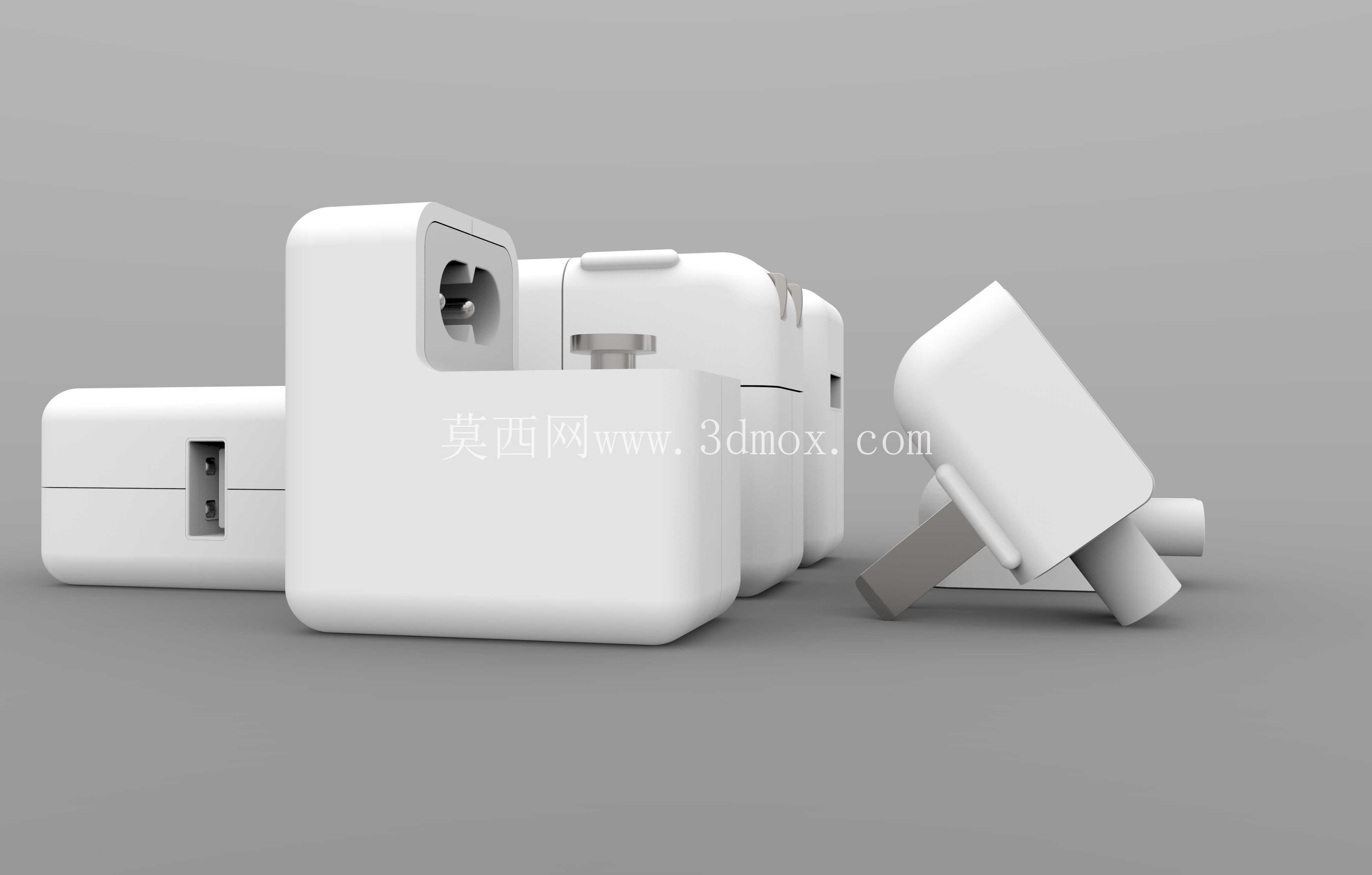

　　两款充电器的输出接口均设置在壳体端面的居中位置，接口周围做了0.2mm的下沉台阶设计，既可以强化接口位置的壳体强度，避免插拔数据线时接口受力开裂，也能对数据线插头起到导向定位作用，盲插时也能顺利对位。壳体的分型线设置在侧面棱边位置，合模后不会在外观面留下明显的合模痕迹，表面采用细晒纹处理，既可以提升握持插拔时的摩擦力，也能掩盖日常使用产生的细微划痕。建模过程中对USB端口的内部弹片、金属屏蔽壳结构都做了1:1还原，弹片的接触角度、弹性让位空间都参考实物的千分尺测量数据设置，能够直观呈现接口的接触导通原理，插脚的转轴位置做了阻尼结构设计，折叠展开时的段落感清晰，展开后插脚与壳体保持垂直状态，插入墙面插座时不会出现松垮下垂的情况。

　　两款充电器的壳体边角都做了R2.5的圆角过渡，没有尖锐棱角，握持插拔时的手感更舒适，内部的元器件安装腔预留了足够的散热间隙，高压区域与低压区域的隔离筋位完整还原，符合安规设计的结构要求。
