带防尘盖20针USB3.0主板母座结构

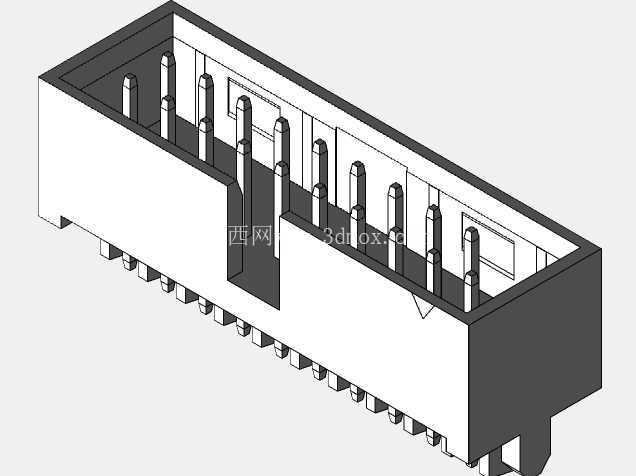

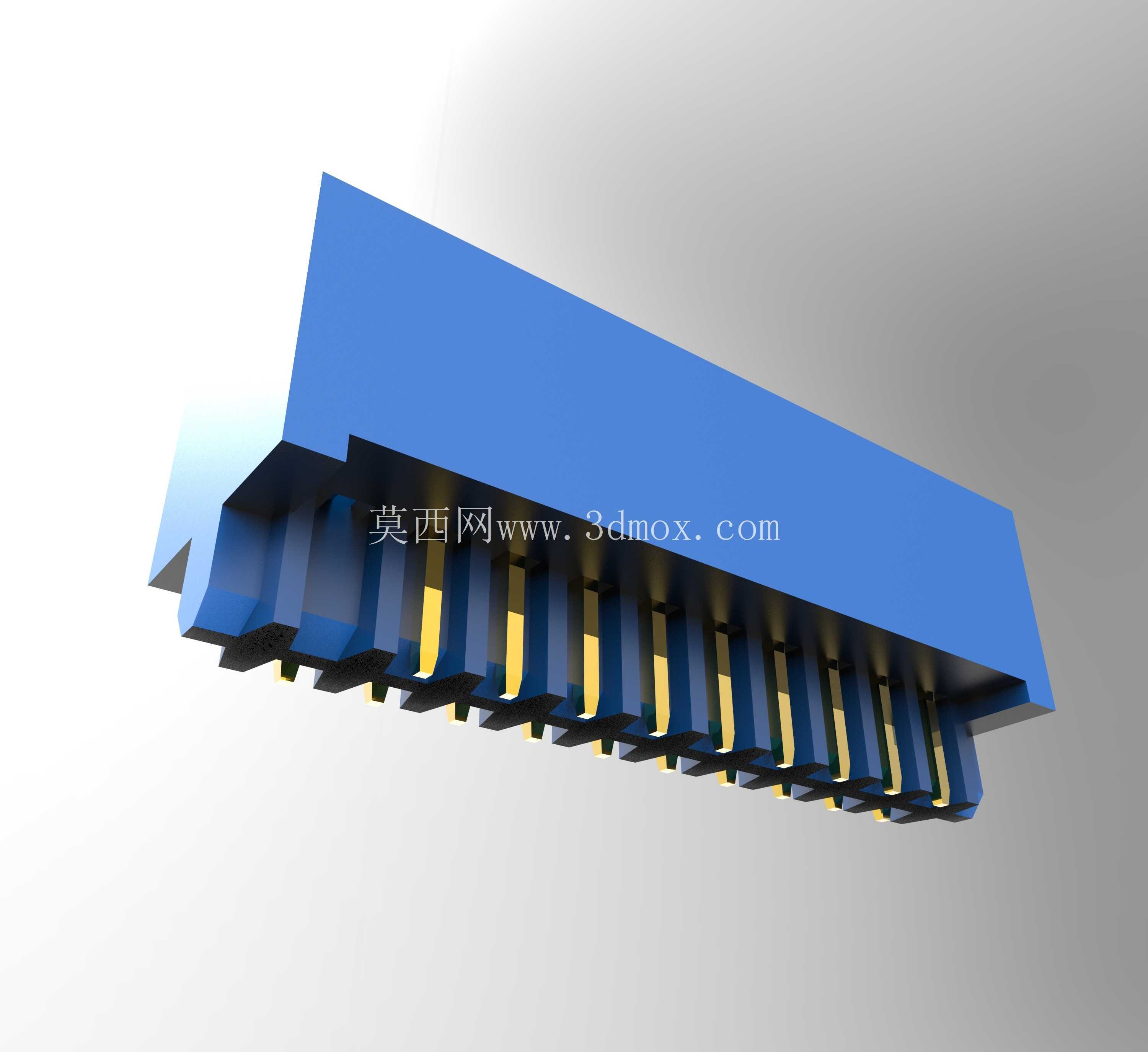

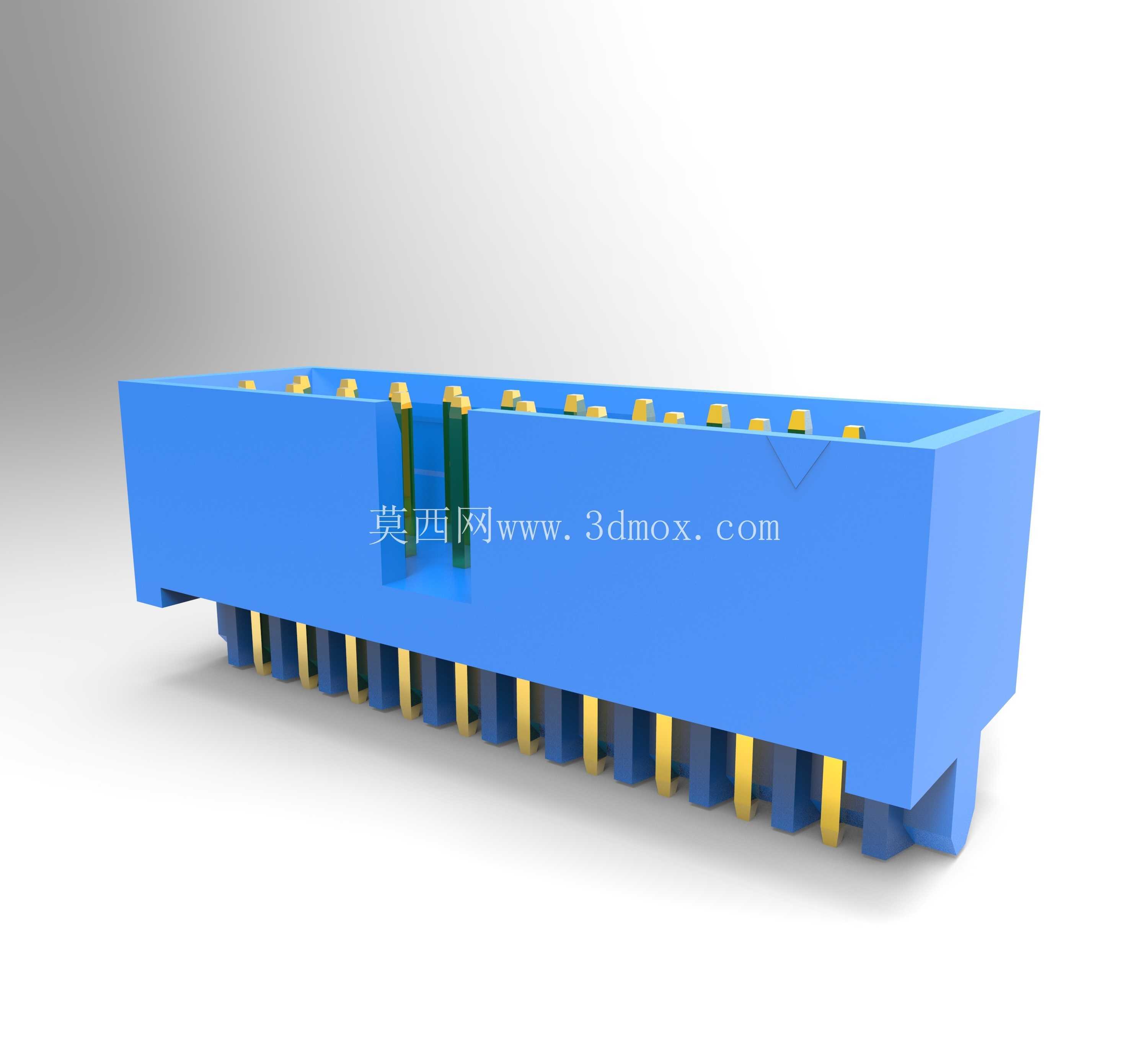

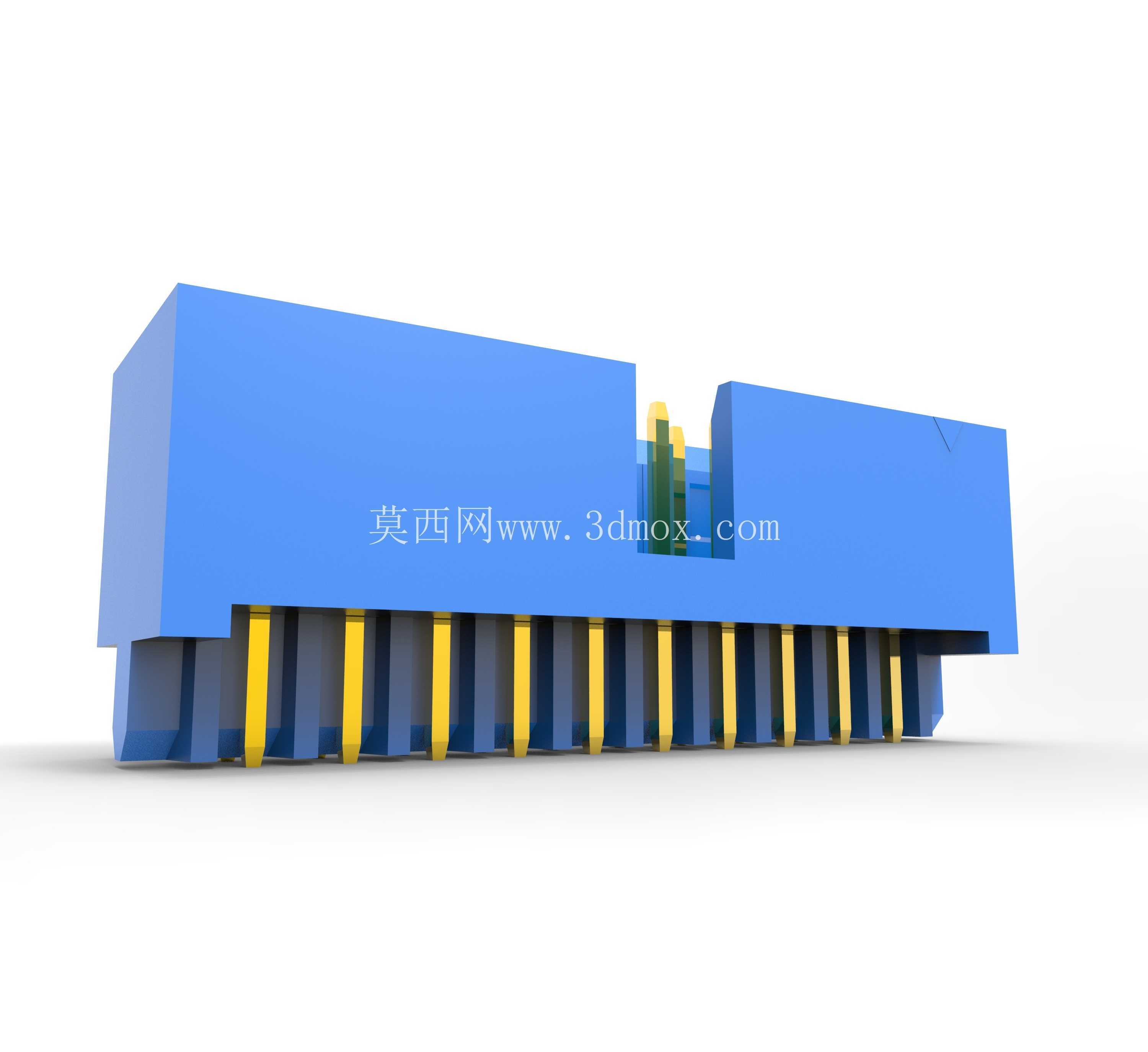

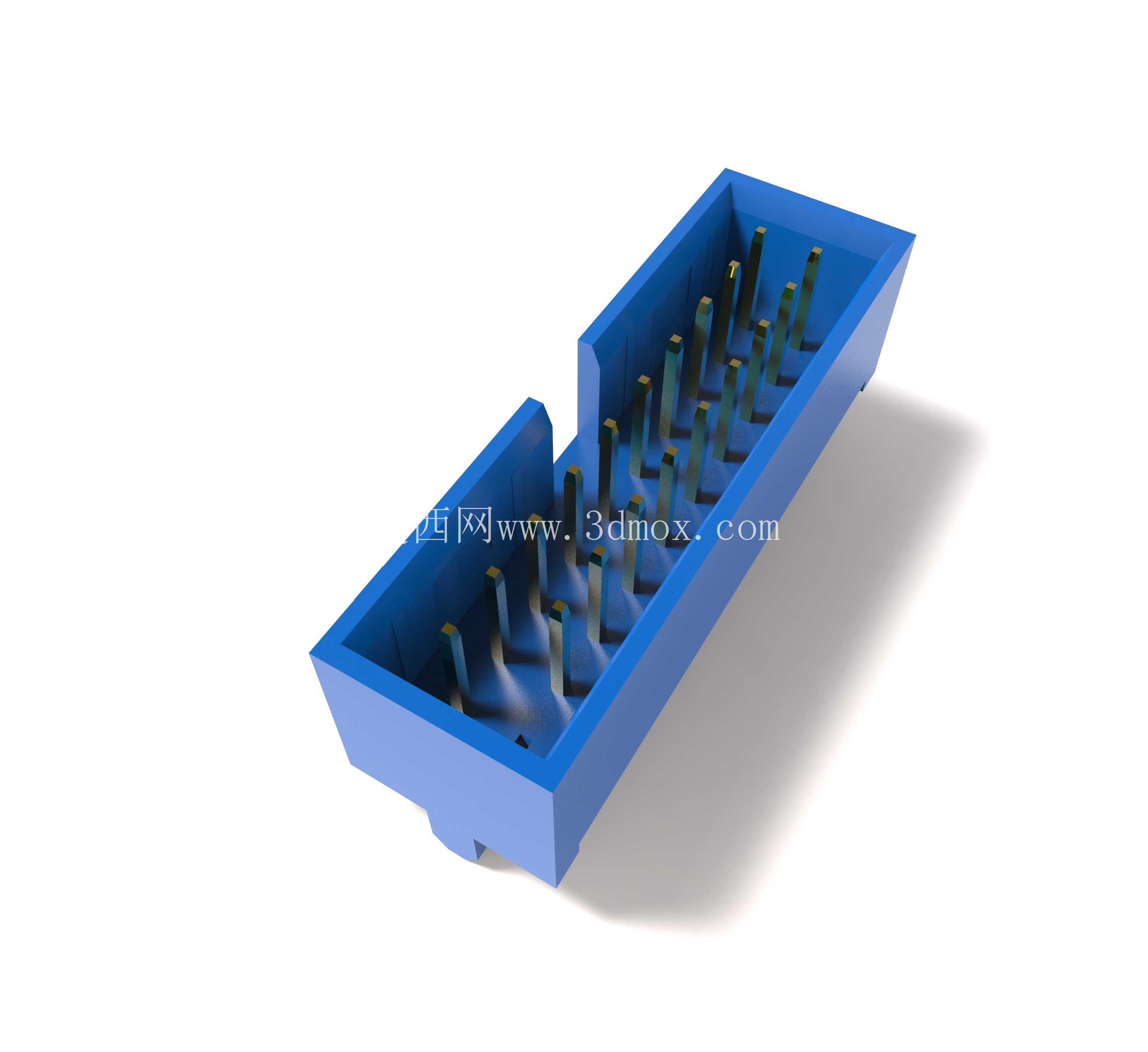

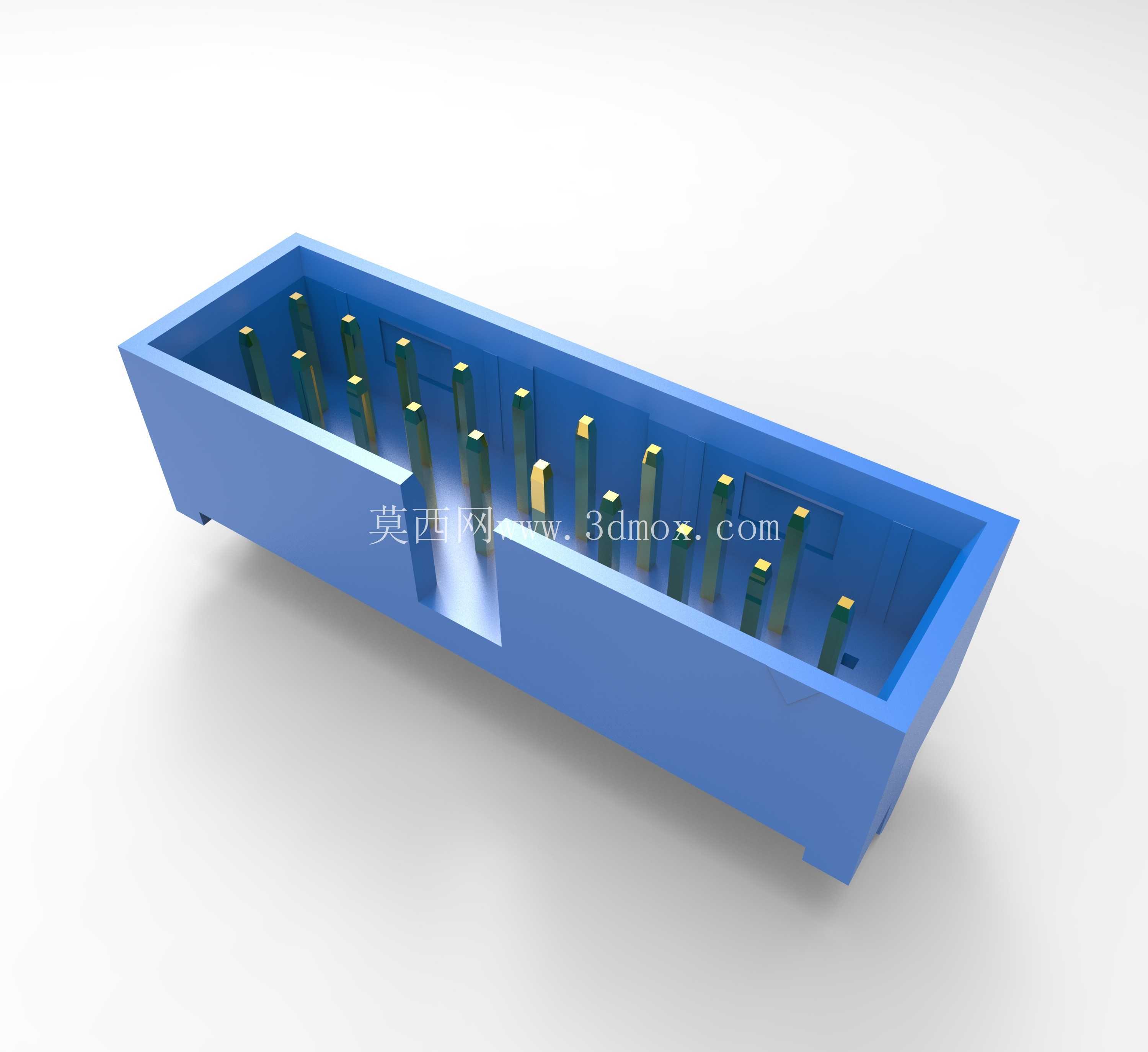

　　这款20针USB3.0母座是台式机主板前置面板接口的核心连接部件，日常装机场景中，机箱前置USB3.0扩展接口的线束最终都要插接在该母座上，实现主板与外接USB设备的高速数据传输与供电通路。从结构设计来看，主体采用蓝色绝缘基座区分USB3.0规格，和传统USB2.0的黑色基座形成明确视觉区分，避免装机时出现接口错插的问题；基座上排布的20根镀金接触插针，每根插针的位置度公差控制在0.05mm以内，保证和公头插片对接时接触电阻稳定，不会出现高速传输时的信号丢包问题。

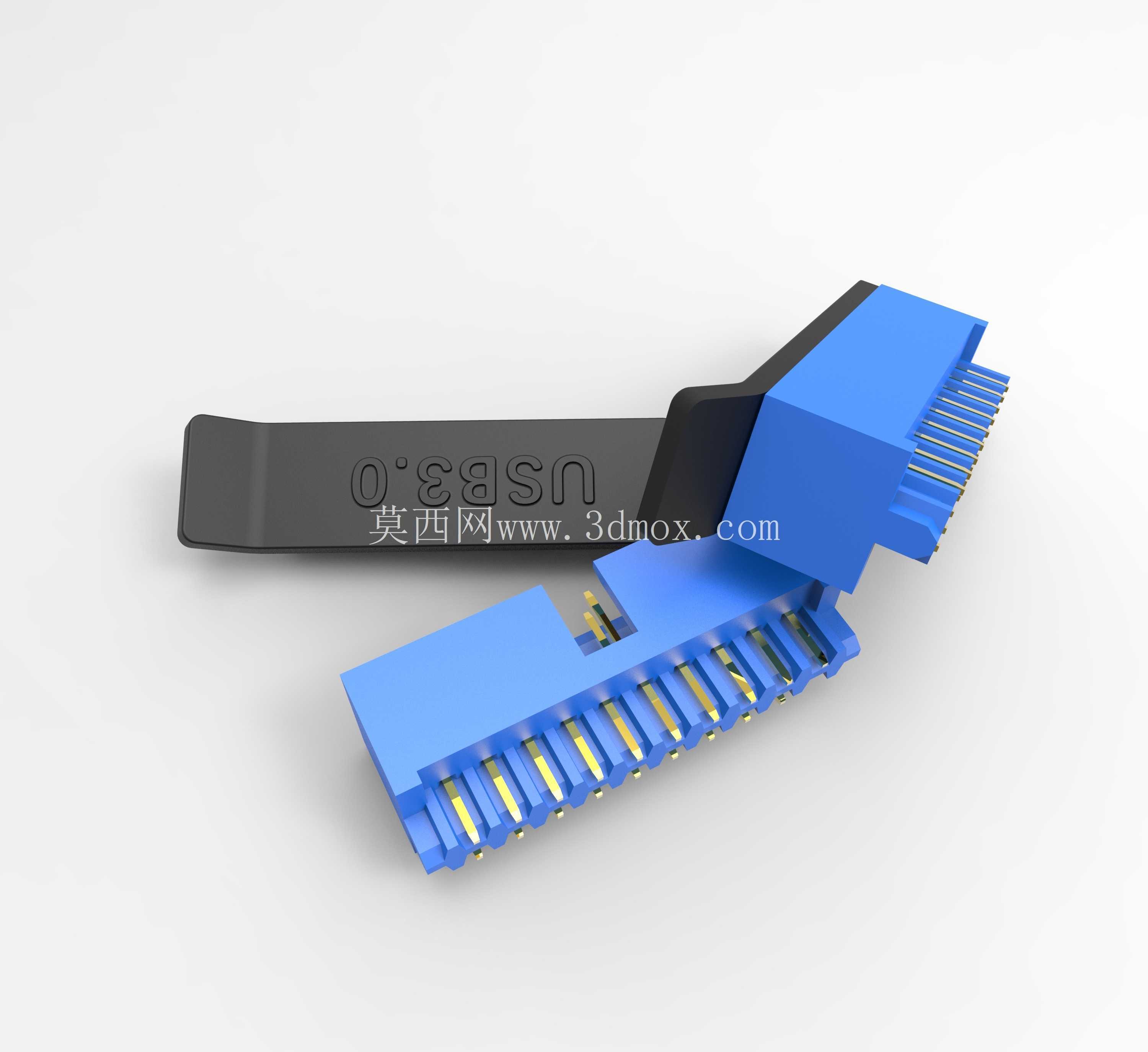

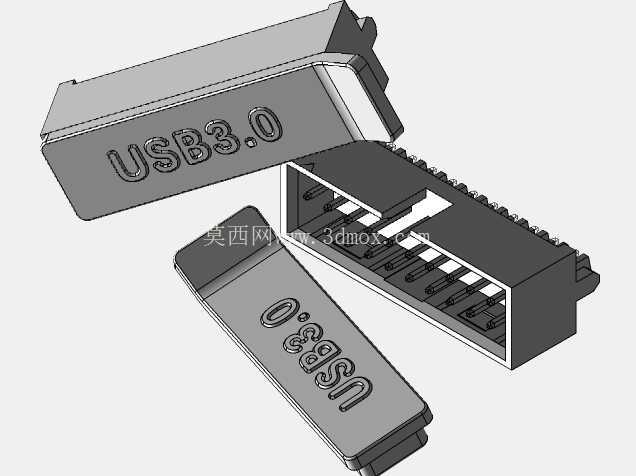

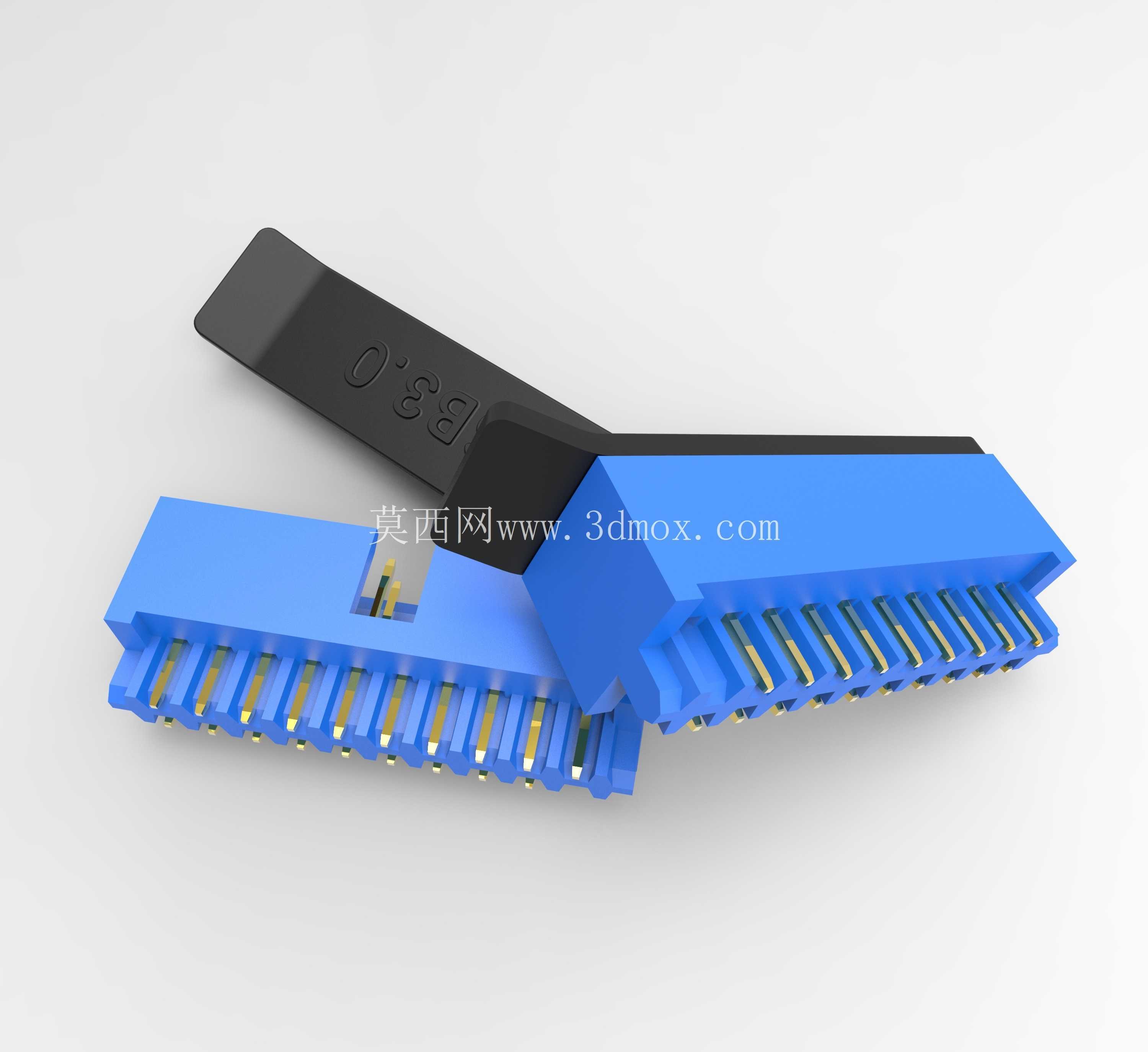

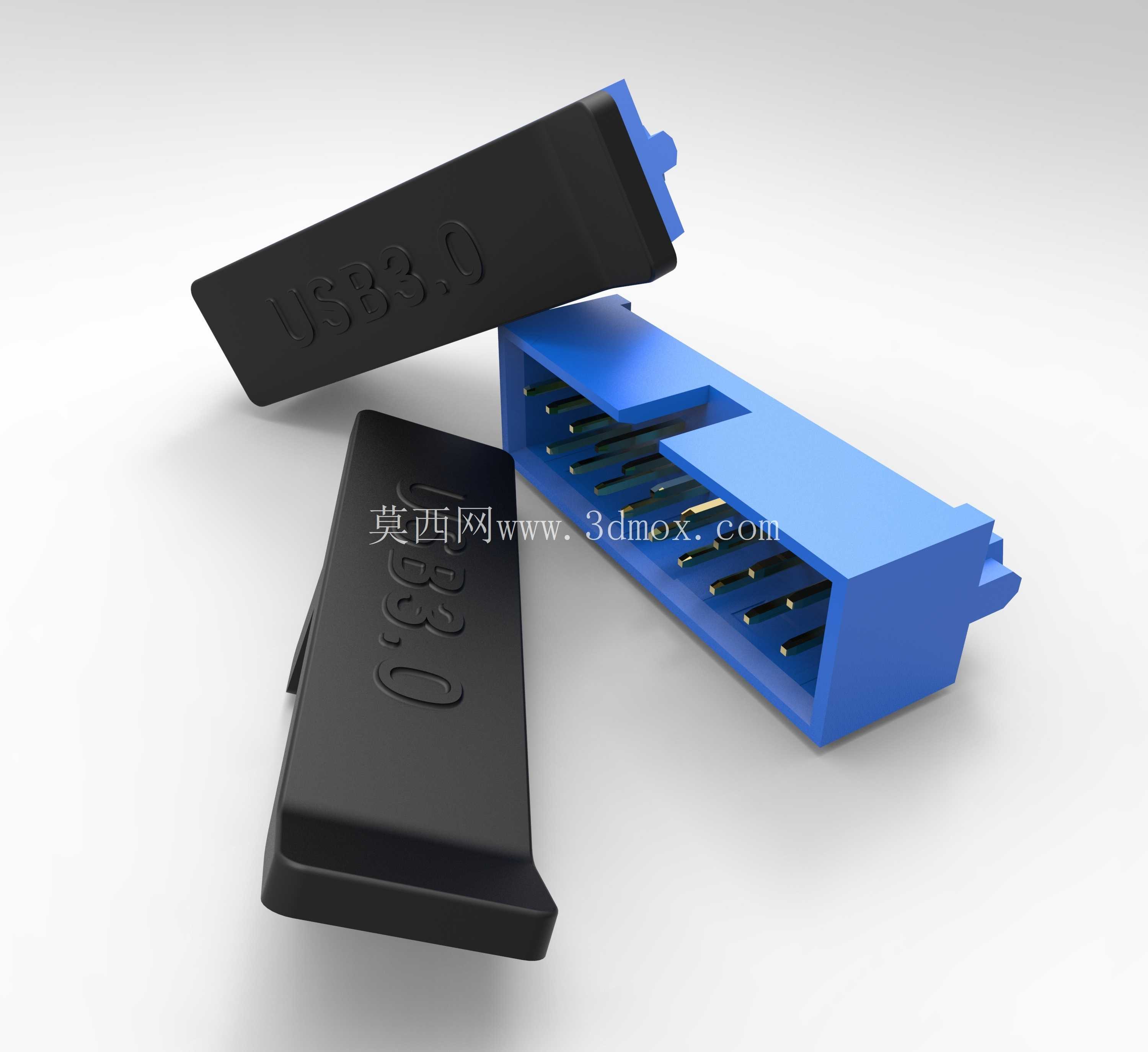

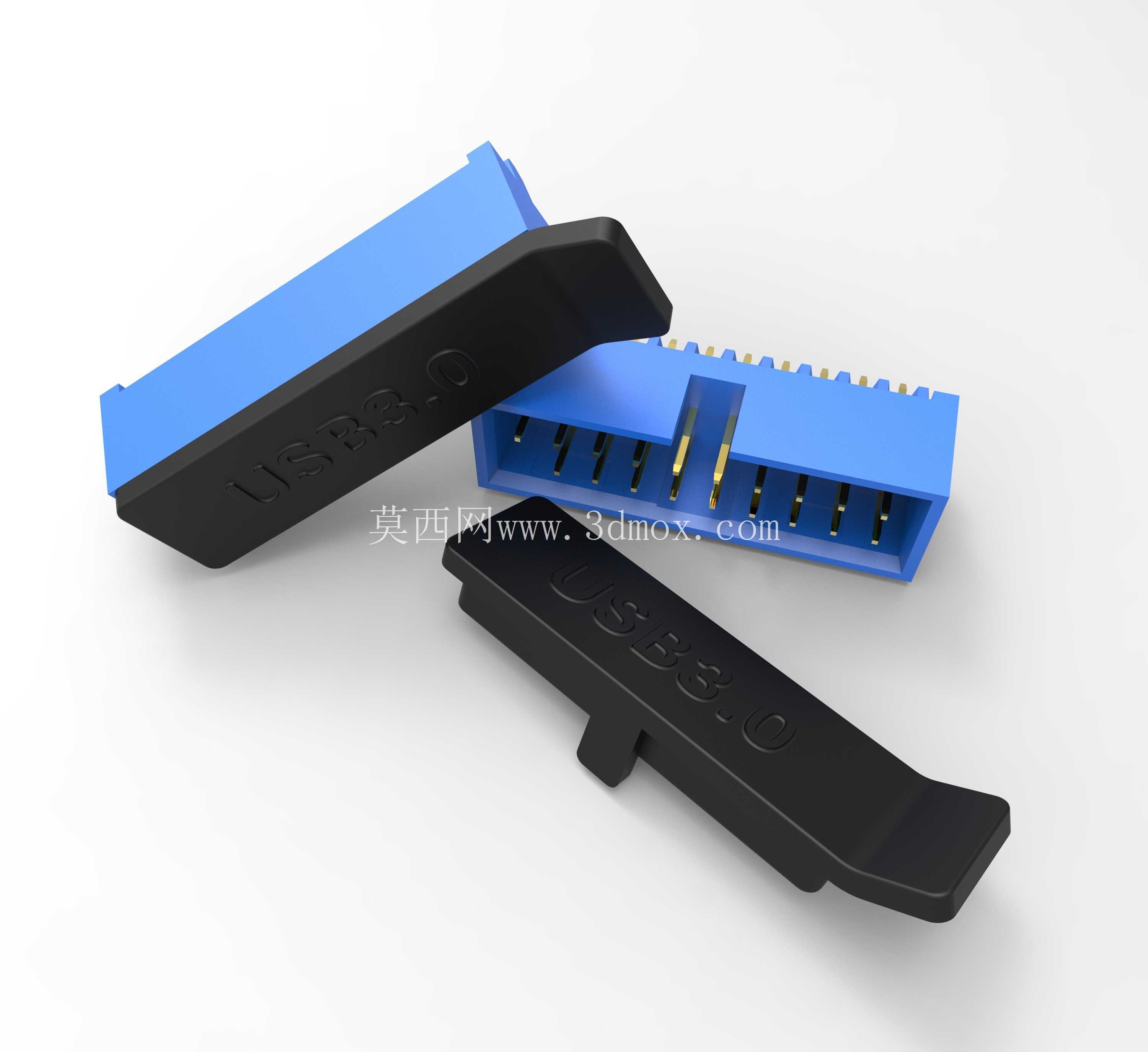

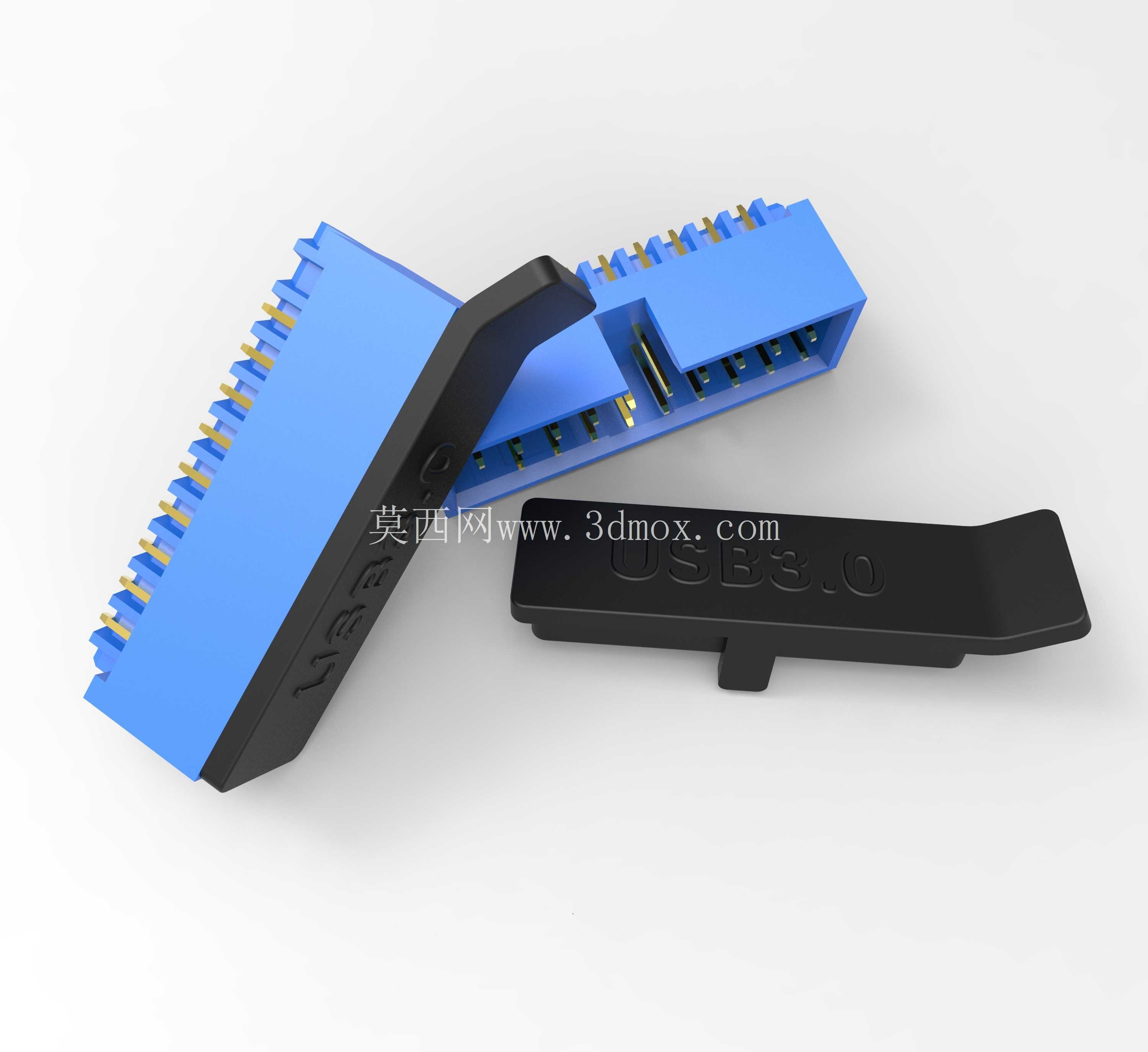

　　配套的黑色防尘盖采用卡扣式固定结构，在主板仓储、运输以及装机前的周转环节，防尘盖可以完全覆盖插针区域，避免车间浮尘、焊锡碎屑、加工毛刺落入插针缝隙造成接触不良，同时也能防止周转过程中插针受外力磕碰出现弯折变形，减少生产环节的返修率。从安装边界来看，该母座采用标准90度弯针插装设计，插装后基座距离主板板面的高度为12.4mm，横向占用主板安装空间长度为32mm，宽度为13mm，完全符合ATX、MATX、ITX各版型主板的前置接口安装位尺寸规范，不会和周边的内存插槽、SATA接口、CPU供电接口产生安装干涉。

　　设计过程中针对插针的保持力做了专项优化，每根插针和绝缘基座的拉脱力不低于15N，多次插拔后也不会出现插针松动退针的问题；防尘盖的卡扣力度经过反复调试，既不会因为卡扣过松在周转过程中自行脱落，也不会因为卡扣过紧导致装机时拆卸困难，单手即可轻松取下防尘盖完成线束插接。母座的焊脚采用标准DIP封装设计，兼容波峰焊与手工补焊工艺，焊盘尺寸匹配行业通用PCB设计规范，结构工程师在做主板Layout时可以直接调用标准封装库，不需要额外调整焊盘参数。
