杜卡迪900SS后轮橡胶支座结构设计

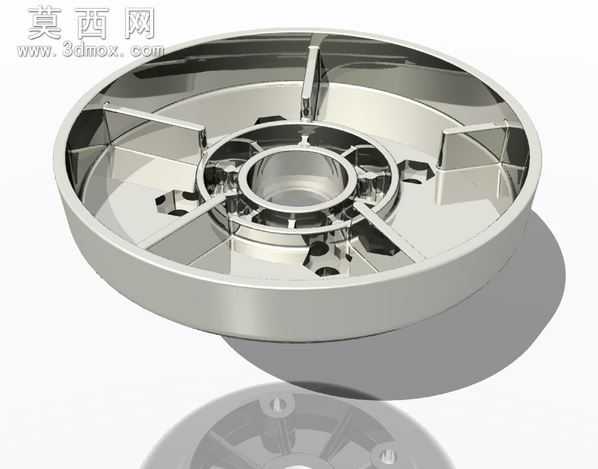

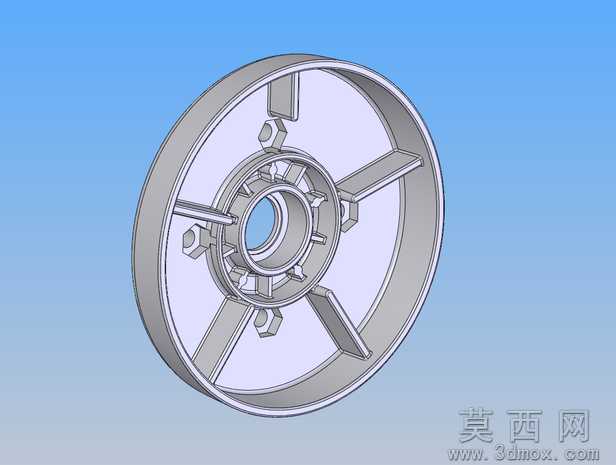

本作品为1977款杜卡迪900SS摩托车后轮配套的橡胶支座三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循机械零部件设计的公差配合与装配逻辑，完整还原了该款经典老式摩托后轮缓冲支座的全部结构细节。建模初始阶段先梳理后轮轮组的装配层级关系，明确橡胶支座作为轮毂与辐条连接缓冲构件的功能定位，以回转体基础特征为建模起点，先绘制支座的内外环基准轮廓，通过旋转特征生成主体环形基体，保证内外安装面的同轴度公差符合摩托后轮的装配精度要求。针对支座周向均匀分布的六组辐条连接结构，采用阵列特征完成均布设计，每一组连接筋都做了过渡圆角处理，避免应力集中导致的构件疲劳损坏，同时在筋条与内外环的衔接位置预留了橡胶嵌装的卡槽结构，卡槽的尺寸精度严格匹配橡胶缓冲垫的安装公差，保证装配后橡胶件能够稳定卡合，不会在轮组高速转动时出现松脱移位。在安装位的细节设计上，周向设置的六处六角螺母嵌装槽完全贴合标准紧固件的外形尺寸，槽位深度经过反复校核，既能够保证螺母完全嵌入不突出安装平面，又预留了足够的扳手操作空间，方便后期的装配与维护作业。渲染阶段采用金属哑光材质模拟支座的铝合金基体质感，对安装接触面做了轻微的粗糙度处理还原机加工表面的真实效果，背景采用渐变天蓝色突出构件本身的结构轮廓，通过多角度的光影投射清晰展现筋条的排布逻辑与卡槽的深度结构。整个建模过程完全遵循原车部件的测绘尺寸，所有结构特征都具备实际生产的可制造性，既可以作为经典摩托修复的配件参考模型，也能够作为摩托轮组缓冲结构设计的教学参考案例，帮助学习者理解两轮机动车后轮缓冲构件的受力逻辑与设计要点，掌握回转类均布结构零部件的参数化建模技巧，熟悉橡胶缓冲类连接件的公差配合设计规范。
