秸秆处理作业设备结构设计方案

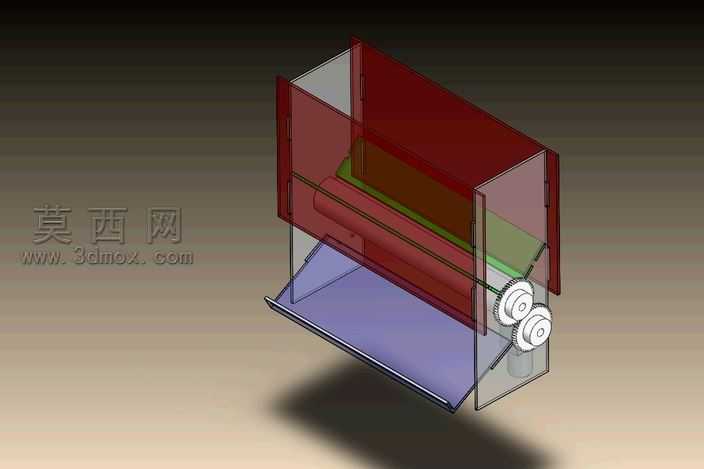

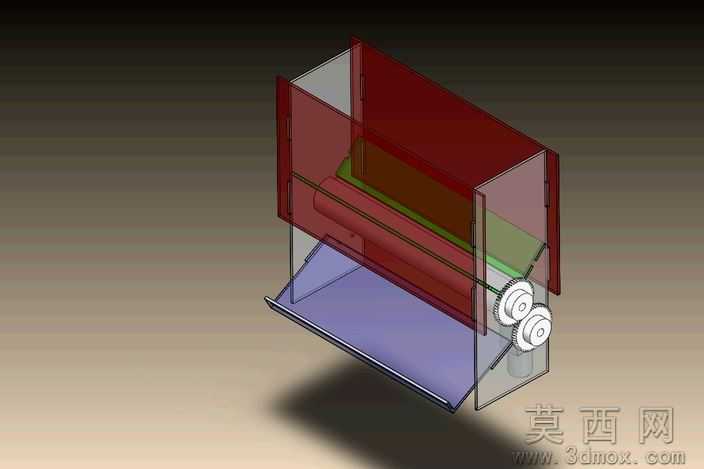

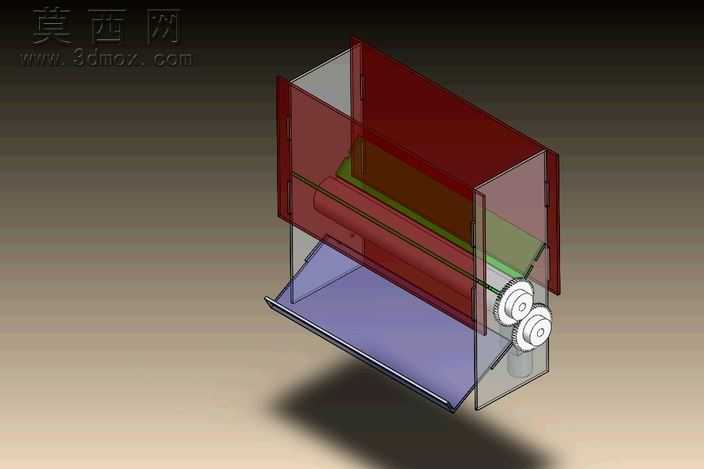

本作品为秸秆处理作业设备的三维结构设计方案，采用SolidWorks完成全参数化建模，整体建模过程遵循机械设计的装配逻辑，按照从核心功能组件到外部防护结构的顺序完成搭建，所有零件均保留完整的建模特征树，支持后续的参数修改与结构迭代。模型渲染阶段采用半透明材质搭配实体金属材质的组合方案，外部防护壳体赋予半透明深红色亚克力质感材质，既保留了壳体的外形轮廓展示，又能清晰呈现内部的组件排布，避免外部结构遮挡核心功能部件；内部的输送辊轴组件赋予哑光绿色工程塑料材质，底部的承接导料板赋予淡蓝色磨砂金属材质，端部的齿轮传动组赋予亮银色金属材质，不同材质的区分度清晰，能够直观区分不同功能模块的部件属性。结构设计上，设备整体采用立式箱体布局，上部为进料与秸秆处理腔室，内部平行排布多根辊轴用于秸秆的输送与挤压处理，辊轴端部通过直齿轮组实现动力传递，齿轮组采用外啮合传动布局，传动比匹配秸秆处理的转速需求，保证动力传输的平稳性；下部设置倾斜导料板，处理完成的秸秆可沿导料板斜面滑出设备，完成出料流程；外部壳体采用拼接式安装结构，侧面设置可开合的检修面板，方便后续对内部辊轴、齿轮组件进行维护更换。设计过程中充分考虑了农用设备的实用性需求，整体结构紧凑无冗余部件，各组件之间预留了合理的装配间隙，避免运行过程中出现部件干涉问题，传动齿轮组的位置设置在壳体外侧的防护腔体内，既能够避免秸秆碎屑进入齿轮啮合区域影响传动，又方便日常的润滑保养操作。模型完成装配后进行了全局干涉检查，确认所有运动部件在运行行程内无碰撞冲突，各连接部位的安装位均预留了标准紧固件的装配空间，可直接用于后续的工程图导出与实物样机制作参考。
