折叠式PCB电子元件容纳金属外壳

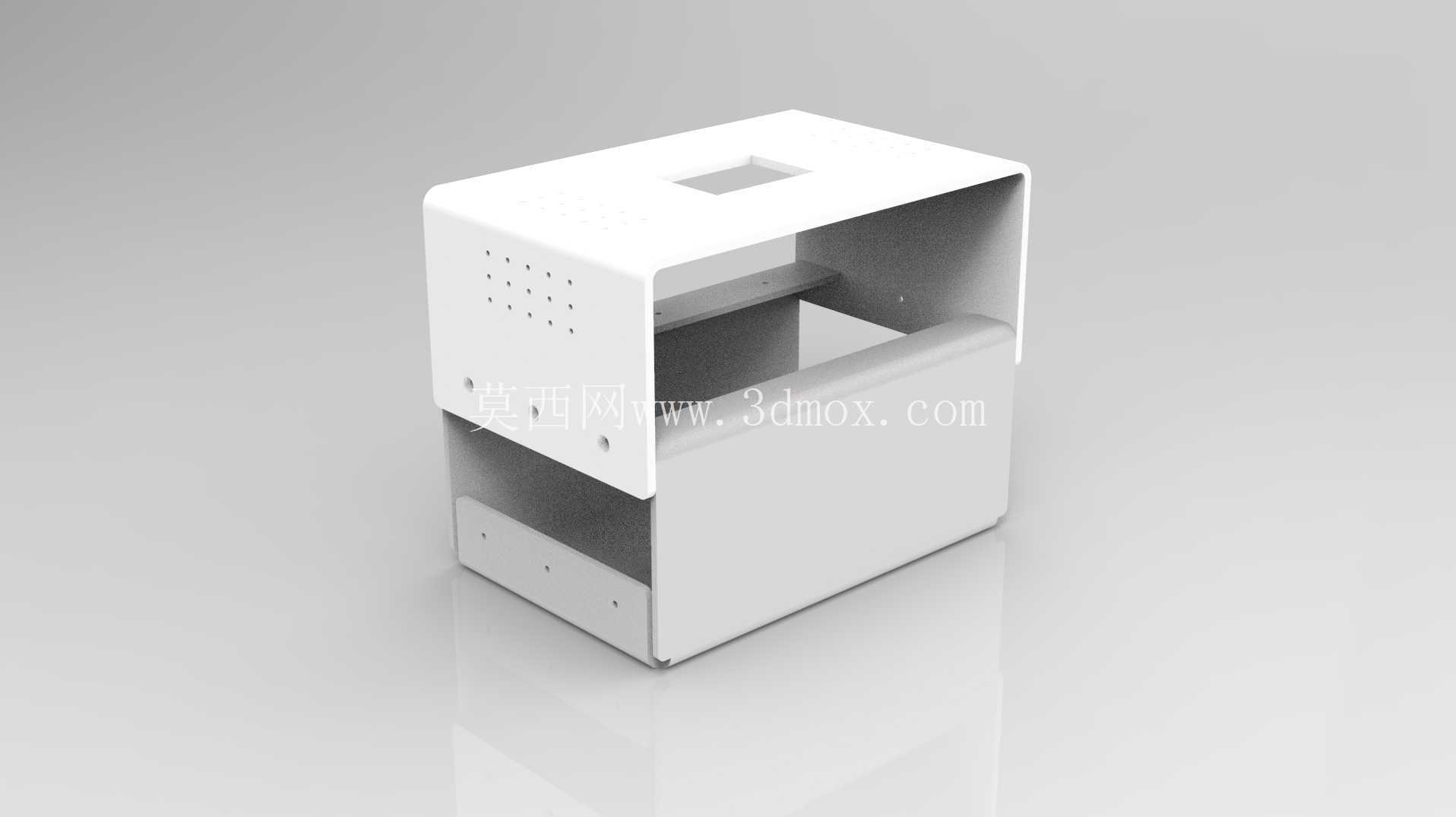

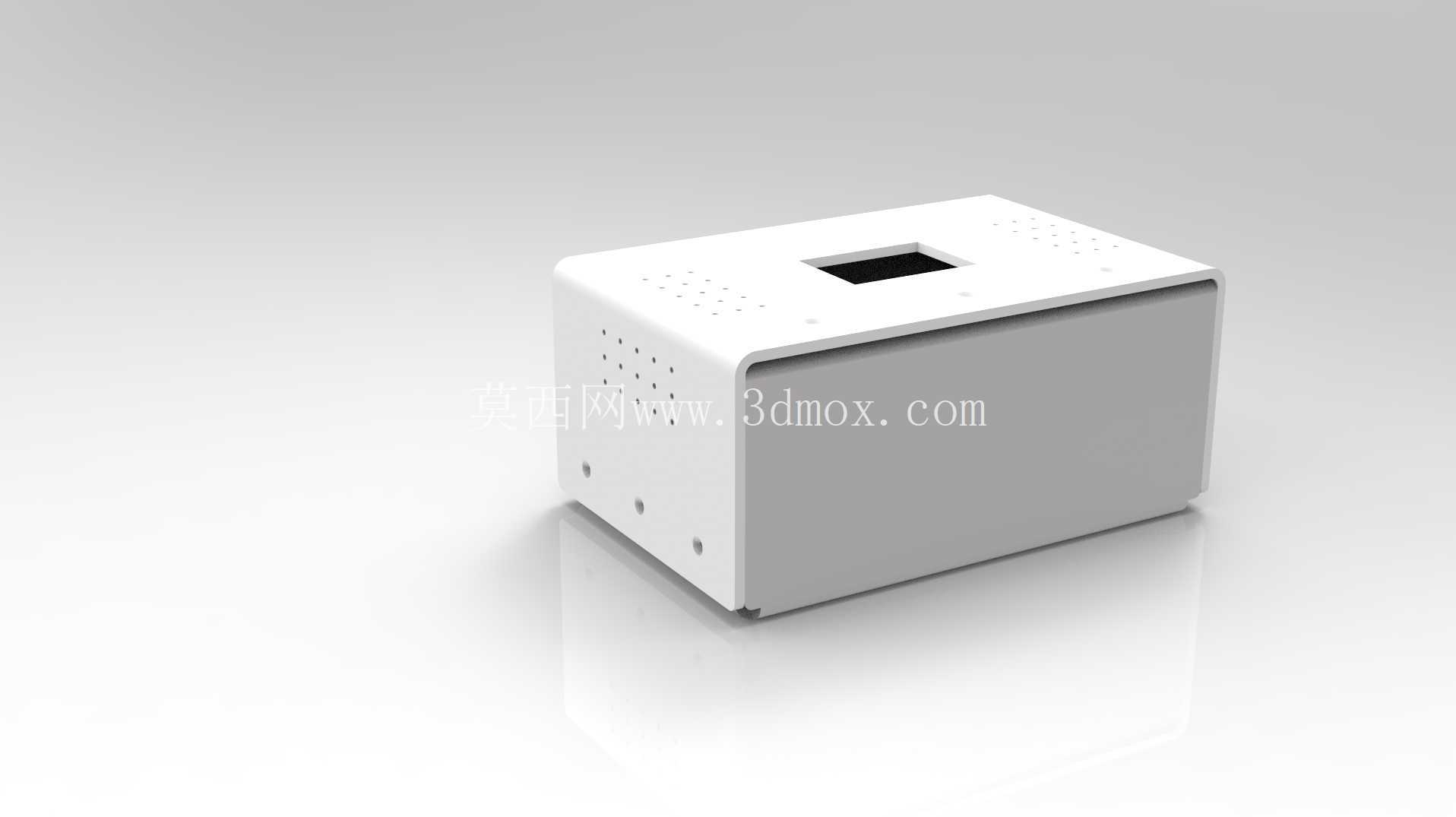

　　这款折叠金属板结构的项目盒，核心定位是小批量电子样机、嵌入式控制模块的防护承载载体，在工业控制板卡测试、小型传感节点封装、桌面级电子DIY项目、实验室原型验证场景中都有很高的适配性。不同于常规注塑成型的塑料壳体，该结构采用两块折叠金属板拼接成型，金属材质本身具备更好的电磁屏蔽效能，能降低外界电磁干扰对板载高精度信号采集电路的影响，同时金属壳体的散热效率远高于塑料材质，可适配带小功率发热元件的PCB板长时间连续工作，无需额外开设大面积散热孔就能满足常规功耗板卡的散热需求。

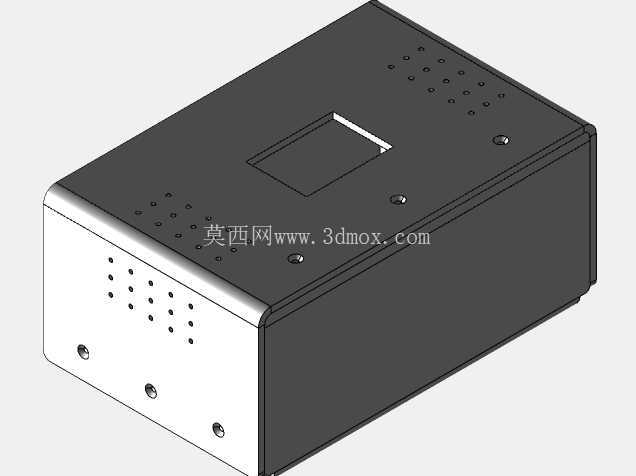

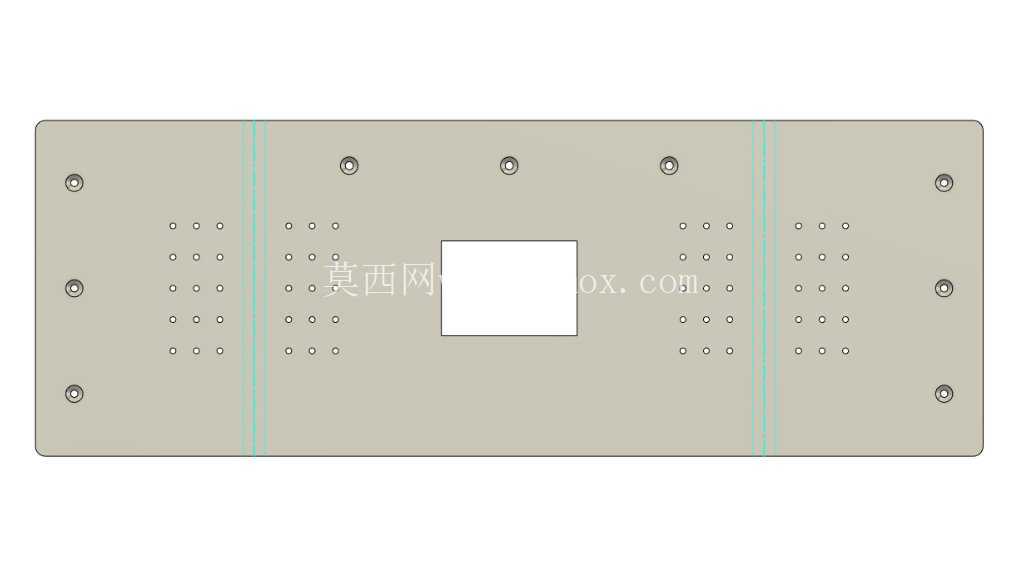

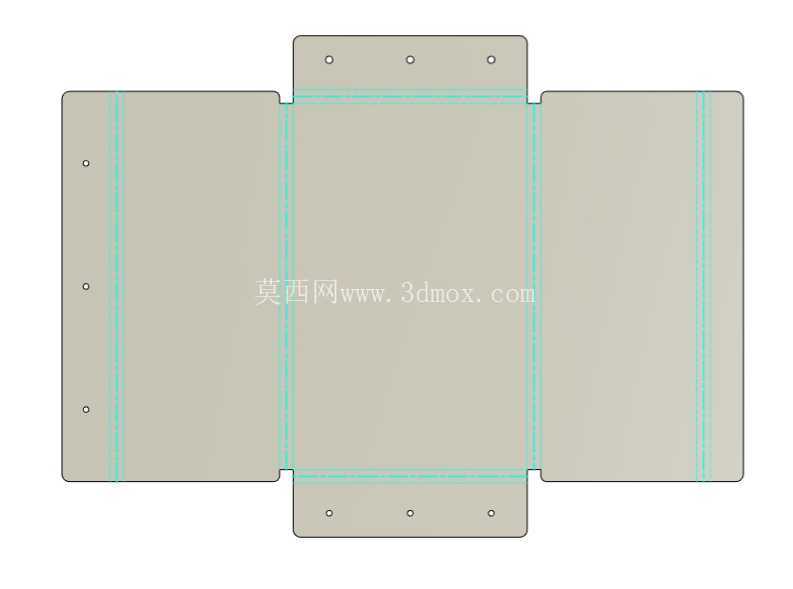

　　从设计思路来看，该壳体采用无额外紧固件的折叠拼接逻辑，两块金属板通过折弯边的卡扣结构实现互锁，装配时无需螺丝、铆钉等连接件，只需将两块板沿折弯对位槽卡合即可完成组装，大幅降低小批量项目的装配工时，也方便后期对内部PCB进行调试、更换元件时快速拆解。壳体顶面预留了矩形显示窗口，可直接对位板载的小型OLED显示屏、状态指示灯阵列，窗口边缘做了折弯收边处理，避免锐边划伤操作人员，也能提升窗口位置的结构强度，防止运输、使用过程中磕碰变形挤压内部显示元件。顶面同时排布了多组阵列式小孔，可根据实际需求作为按键避让孔、透气孔或者状态指示灯的透光孔，无需二次加工就能适配多数通用小型控制板的外设布局。

　　壳体侧面预留了三个圆形安装孔，可用于安装固定接线端子、电源接口、通讯接口，孔位间距按照常规接插件的安装尺寸设计，能兼容市面上多数通用型DC电源座、DB9通讯座、接线端子的安装尺寸，无需重新打孔调整。壳体内部的容纳空间按照常规双层PCB的安装高度预留，可容纳厚度在1.6mm-2mm、长宽尺寸匹配内腔边界的PCB板，板卡可通过壳体底部的内折边直接承托，无需额外加装铜柱支撑，进一步减少装配所需的配件数量。

　　安装边界方面，壳体整体为规整长方体结构，底部平整无突出结构，可直接通过双面胶、魔术贴固定在设备内壁、桌面或者安装面板上，也可通过侧面的安装孔配合螺丝实现刚性固定，整体外形无外凸的卡扣、棱角，在多台设备并排布置时不会产生干涉，能充分利用狭小的安装空间。金属板的折弯圆角统一处理为R2，既避免折弯处应力集中导致板材开裂，也能消除锐边带来的安全隐患，在日常调试、搬运过程中不会划伤操作人员。
