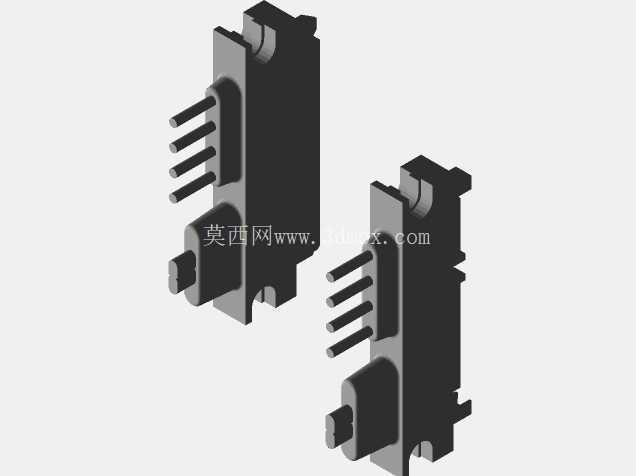

SATA公母组合7+15针接口结构件

　　该结构件为SATA数据与电源集成式公母组合接插件，在消费电子、工业控制计算机、存储设备扩展场景中应用广泛，主要承担存储介质与主控板之间的高速数据传输、设备供电通路连接的核心作用，是内置硬盘、光驱、工业存储模块等设备与主板连接的常用接口部件。从结构设计来看，该接插件将7针数据传输触点与15针电源供电触点整合为一体化结构，相比分离式数据、电源接口，能够减少设备内部布线占用空间，降低装配时的接口对位难度，在紧凑结构的工控机、迷你主机、便携存储设备内部有更高的适配性。

　　建模过程中优先还原了接口的插拔导向结构，公端插针的排布间距、伸出长度严格遵循通用SATA接口的物理规范，母端的接触弹片腔体预留了合理的插拔形变余量，避免实际装配时出现插针弯折、接触不良的问题。接口两侧的定位卡扣结构做了等比例还原，卡扣的凸起高度、卡合角度匹配标准SATA接口的锁止尺寸，能够保证插合后接口连接稳固，在设备运输、运行振动场景下不会出现松脱断连的情况。安装边界方面，该接插件的基座固定孔位间距、基座整体厚度、插合后的总长度均参考行业通用安装尺寸设计，可直接适配标准PCB板的贴片安装位，不需要额外修改安装孔位或调整周边元件布局。

　　结构上做了对称式的公母端配对设计，公端的插针排布与母端的触点腔体完全对位，插合面的导向斜角能够引导插针顺利进入腔体，降低盲插时的对位偏差。考虑到接插件长期插拔的磨损问题，建模时对插针根部的加强筋结构做了细化还原，加强筋的厚度、过渡圆角均参考实际量产接插件的结构参数，能够提升插针根部的结构强度，减少多次插拔后插针歪斜、断裂的风险。基座侧面的防呆凸台结构也做了准确还原，能够避免插反导致的针脚短路、接口损坏问题，符合电子接插件的防呆设计通用要求。
