EyoyoEM07H7寸显示器薄型安装支架

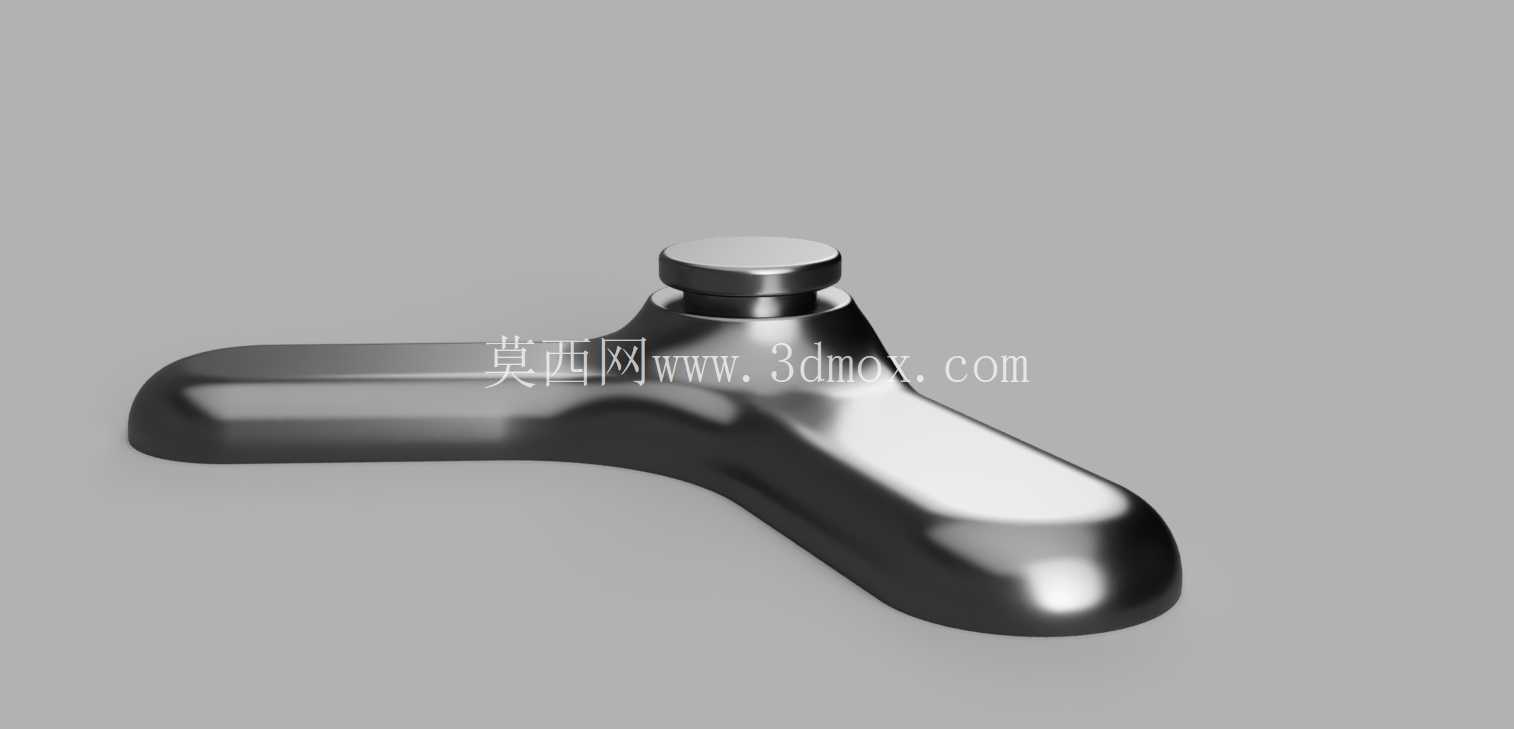

　　这款薄型支架针对7寸规格小型显示器的桌面、嵌入式安装场景设计，适配Eyoyo EM07H型号显示屏的安装孔位，可广泛用于桌面工位副屏架设、嵌入式设备操作屏固定、小型工控终端显示支撑、树莓派等开发板配套显示模块安装等场景，解决小尺寸显示屏缺乏专用低轮廓支撑件、常规支架占用空间过大的问题。从结构设计逻辑来看，整体采用三叉式低趴支撑构型，底座三个支撑臂向外延展形成稳定的三角支撑面，无需额外配重即可保证屏幕安装后的抗倾覆性能，整体轮廓高度极低，安装后屏幕贴近安装基面，不会过多占用桌面垂直空间，也能避免支架过高带来的屏幕晃动问题。

　　支撑主体与底座采用一体化构型设计，中心位置设置屏幕连接凸台，凸台尺寸匹配对应显示器背部的安装孔位公差，安装时无需额外转接件即可直接对位固定，减少装配环节的零件数量。针对3D打印成型的工艺特性，设计时特意优化了支撑结构，整体打印过程中无需添加额外支撑结构，仅在中心孔位设置填充塞结构，切片处理时将填充塞区域的填充率设置为100%，即可保证连接部位的结构强度，其余支撑臂区域可采用20%填充率打印，在保证整体结构刚性的前提下尽可能减少打印耗材用量，降低成型时间。

　　安装边界方面，三个支撑臂的延展长度经过反复校核，在保证支撑稳定性的前提下不会超出显示器屏幕的外轮廓范围，安装后从屏幕正面观察不会露出支架结构，保证整体外观的整洁性；中心凸台的高度经过匹配设计，安装后屏幕背部与安装基面之间预留足够的走线空间，可容纳显示屏的供电线、信号线弯折排布，不会出现线材挤压弯折过度导致接触不良的问题。结构受力层面，三个支撑臂的截面采用渐变圆弧设计，从中心凸台位置向臂端逐渐减薄，既保证了中心连接部位的结构强度，又避免了臂端过于厚重带来的材料浪费，同时圆弧过渡的外形没有尖锐棱角，安装使用过程中不会划伤操作人员或刮擦线材。

　　实际使用中，该支架既可以放置在水平桌面作为桌面支架使用，也可以通过在支撑臂上预留的安装孔位配合螺丝固定在设备面板、墙面等垂直安装面上，实现多场景的安装适配，满足不同使用场景下的显示屏固定需求。
