90度弯角5.5x2.5规格直流电源连接插头

　　在各类低压直流供电的电子设备、小型工控终端、便携检测仪器的布线场景中，电源接插件的空间适配性往往是结构布局阶段容易被忽略、却直接影响整机装配合理性的细节。常规直式直流插头在设备侧方或狭小安装空间内使用时，出线方向垂直于设备面板，不仅会额外占用设备外侧的走线空间，在设备贴墙安装、嵌入机柜布置或是移动场景使用时，直头尾部的线缆容易被外力弯折，长期反复弯折会导致线芯断裂、护套破损，引发接触不良甚至供电中断的故障。

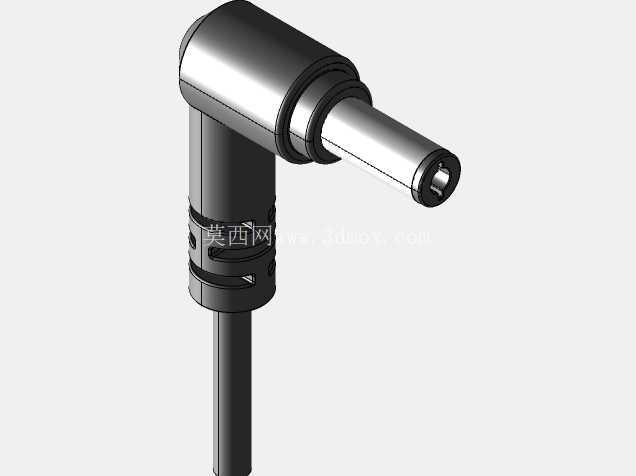

　　这款90度弯角结构的直流插头，正是针对这类狭小空间的供电连接需求设计，其插合端外径为5.5mm、内接导电端内径为2.5mm，是低压直流供电领域应用极为广泛的通用尺寸规格，可适配绝大多数同规格的直流电源母座，无需额外改型即可直接替换原有直式插头使用。从结构设计来看，弯角过渡区域采用了大圆弧过渡的注塑强化结构，避免直角转折处的应力集中，线缆出线方向与插合轴线呈90度垂直布局，当插头插入设备侧方的电源接口时，线缆可顺着设备外壳表面平行延伸，大幅降低插头外侧的空间占用，同时减少线缆根部的弯折角度，即使在频繁插拔、线缆受拉扯的使用场景下，也能有效分散线芯与端子连接处的应力，提升接插件的整体使用寿命。

　　插合端的金属接触件采用了同心度精度较高的车削加工结构，外层为接地接触的金属套筒，内层为正极接触的弹性插针，插合后接触电阻稳定，可承载常规低压直流设备的供电电流，不会出现接触发热、打火的问题。插头的绝缘基座采用耐温、绝缘性能优异的工程塑料注塑成型，金属插合件与绝缘基座之间做了防松脱的卡扣结构，避免多次插拔后金属件出现轴向窜动。尾部的线缆护套做了加长的防弯折设计，与线缆外被紧密贴合，可承受一定角度的反复弯折而不出现护套开裂。

　　在实际选型应用时，需要注意该插头的安装边界：插合端插入母座的有效深度为标准规格尺寸，弯角部位的回转半径经过优化，在靠近设备面板、外壳筋位的位置布置母座时，只要预留出弯角部位的避让空间，即可顺利完成插合作业，不会出现插头与设备外壳干涉的问题。这类弯角直流插头广泛适用于桌面式电源适配器、便携检测仪器、嵌入式工控模块、小型通讯终端等设备的供电连接，尤其是在设备安装空间受限、走线方向需要平行于设备表面的场景下，相比直式插头有着更出色的空间适配性与线缆防护能力。建模过程中对插合端的配合公差、弯角部位的壁厚分布、尾部线缆的夹持结构都做了符合实际生产工艺的还原，可直接用于接插件选型验证、设备布线布局仿真、整机结构干涉检查等设计环节。
