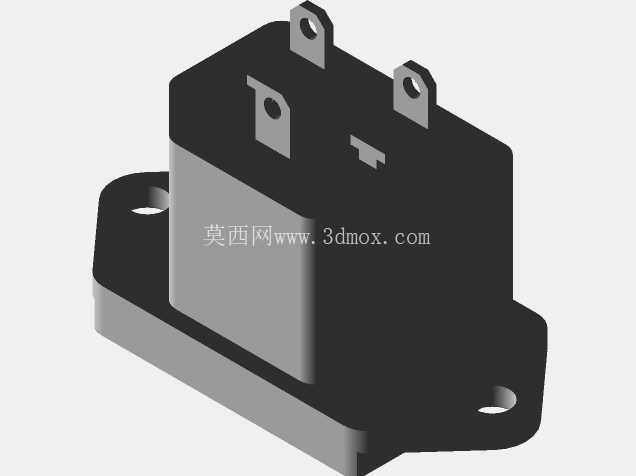

带安装底座的小型电磁式继电器结构

　　这款小型电磁式继电器的结构设计，完全围绕低压控制回路的实际安装与使用需求展开，从安装边界到接线布局都贴合工业现场的装配逻辑。底座采用带两个对称安装孔的法兰式结构，安装孔位的间距匹配常规电气柜内的导轨附件与安装板开孔标准，安装时可直接通过M3规格螺丝完成固定，底座底部做了0.8mm的凸台设计，避免继电器本体与安装板直接贴合，预留出散热间隙的同时，也能防止安装板面的凝露直接接触元件本体，降低绝缘失效风险。本体部分采用方型壳体设计，壳体侧面做了1mm的拔模斜度，既方便注塑生产时的脱模，也能在多只继电器并排安装时预留出微小间隙，避免相邻元件工作时的热量堆积。

　　顶部的三个接线端子采用插片式结构，插片厚度为0.5mm，适配行业通用的6.3mm规格冷压端子，端子根部做了加强筋结构，能承受接线时的插拔力而不会出现根部断裂的问题，端子的排布间距符合电气安全间隙要求，不同极性的端子之间不会出现飞弧风险。从功能实现角度看，这款继电器主要用于小功率控制回路的信号中转与小负载通断，常见于自动化设备的控制回路、小型机电设备的启停控制、低压配电回路的信号切换场景，能通过小电流控制线圈的得电失电，带动内部触点完成负载回路的通断，实现控制回路与主回路的电气隔离，避免主回路的大电流串入控制侧损坏PLC、单片机等控制元件。

　　设计过程中优先考虑了装配的便利性，壳体与底座之间采用卡扣式连接，不需要额外打胶或者螺丝固定，生产装配时可以直接压合完成组装，内部的铁芯、线圈、触点组件都有对应的定位卡槽，装配时不需要额外调整位置就能保证各部件的同轴度与配合间隙，既提升了生产装配效率，也能避免人工装配带来的位置偏差影响产品性能。整体外形尺寸控制紧凑，在满足内部元件排布与电气间隙要求的前提下，尽可能压缩了本体的体积，适合在安装空间有限的小型设备、分布式控制模块中使用，安装时不需要预留过大的操作空间，接线时端子朝向正上方，方便操作人员在正面完成接线操作，后期维护更换时也能直接拔下接线端子完成替换，不需要重新布线，能有效降低现场维护的时间成本。
