树莓派四路功率继电器扩展板结构设计

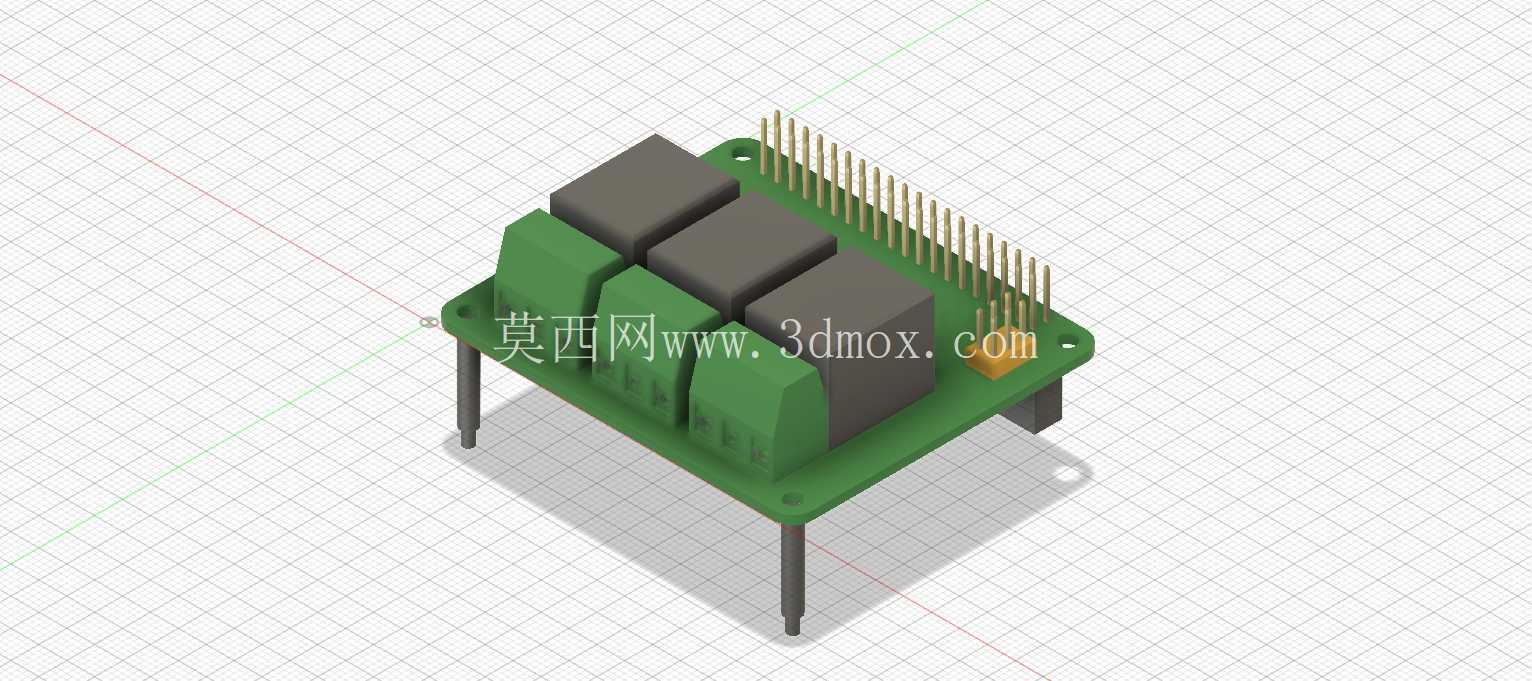

　　在嵌入式控制、小型自动化装置开发场景里，树莓派本身的IO引脚驱动能力有限，无法直接驱动电磁阀、接触器、小型电机这类需要较大电流的负载，这类继电器扩展板就是为解决该痛点设计的直插式配套模块。从结构上看，这块扩展板完全遵循树莓派HAT标准的安装尺寸设计，板体四角预留的安装孔位与树莓派主板的固定孔完全对齐，可通过铜柱支撑完成叠层安装，不会出现板体偏移、引脚错位的问题，排针引脚的定义完全匹配树莓派的40Pin GPIO接口，插装后不需要额外飞线，就能直接通过板载排针完成控制信号与供电的连通。

　　板上集成的四路继电器单元，每一路都做了独立的信号隔离处理，控制侧与负载侧完全电气隔离，避免负载端的浪涌、干扰反向串入树莓派主板造成核心板损坏，每路继电器的触点都预留了常开、常闭两个接线端子，可根据实际控制需求选择接线方式，单路触点的载流能力可满足常规低压直流负载、小功率交流负载的通断控制需求。设计过程中，继电器本体的排布做了错位避让，四个继电器沿板体纵向依次排列，既保证了接线端子有足够的操作空间，不会出现接线时螺丝刀触碰相邻元件的问题，也预留了继电器动作时的散热空间，避免长时间吸合后热量堆积影响元件寿命。

　　板体边缘的排针做了等长设计，插装时可以保证所有引脚同时受力，不会出现个别引脚弯折、虚接的情况，支撑铜柱的安装高度经过核算，叠装后扩展板与树莓派主板之间留有足够的间隙，不会挤压树莓派板上的原有元件，比如以太网口、USB接口的上方不会被扩展板遮挡，不影响原有外设的插拔使用。在实际项目应用中，这类扩展板常被用于小型智能控制柜、家居自动化控制节点、实验室小型试验装置的控制单元，比如做环境监测装置时，可以通过继电器控制散热风扇、加湿模块的电源通断；做小型物料分拣装置时，可以通过继电器控制电磁阀、指示灯的动作。结构设计上还考虑了外接导线的走线空间，接线端子全部布置在板体外侧边缘，接线完成后导线可以顺着板体边缘引出，不会和板上的元件、下方的树莓派主板产生干涉，继电器上方没有布置过高的元件，即使在密闭的控制盒内安装，也不会因为元件高度问题出现盒盖无法闭合的情况。板载的状态指示灯对应每一路继电器的吸合状态，调试时不需要万用表测量，直接通过指示灯就能判断每一路的通断状态，降低现场调试的难度。

　　从安装边界来看，这块扩展板叠装在树莓派主板上之后，整体的高度只比树莓派本体高出继电器本体的高度，不会额外占用过多的安装空间，对于安装空间受限的嵌入式设备来说，这种叠层设计可以最大程度压缩控制单元的整体体积，不需要额外设计继电器的安装固定板，减少整体结构的零件数量。设计时还考虑了元件的公差适配，排针的焊盘做了加大处理，即使焊接时出现少量偏移，也不会和相邻焊盘连锡，继电器的固定孔位预留了足够的公差余量，元件焊接时不会出现定位不准的问题，批量生产时的良率可以得到有效保障。在负载接线的设计上，接线端子采用了螺丝压接的方式，不需要焊接导线，现场接线时只需要将剥好的导线插入端子拧紧螺丝即可，维护时更换线路也非常方便，端子的螺丝规格选用了常规的十字螺丝，用普通的十字螺丝刀就能完成操作，不需要特殊工具。另外，板体的边角做了圆角处理，安装操作时不会划伤操作人员的手部，也不会刮伤安装盒内的其他导线绝缘层，避免出现线路短路的隐患。
