太阳能空气取水装置三维结构设计

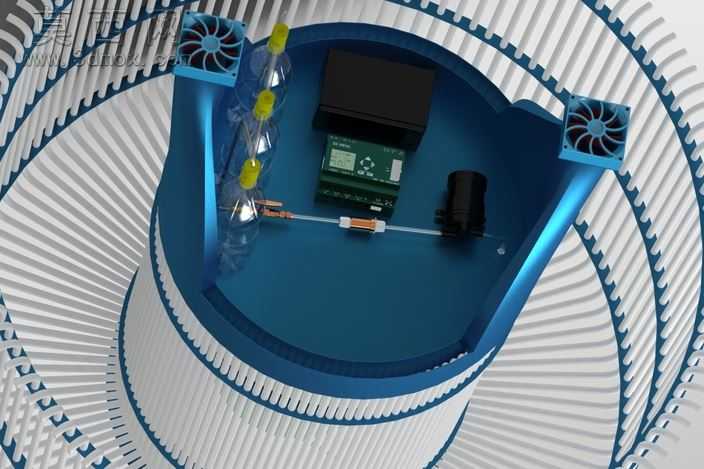

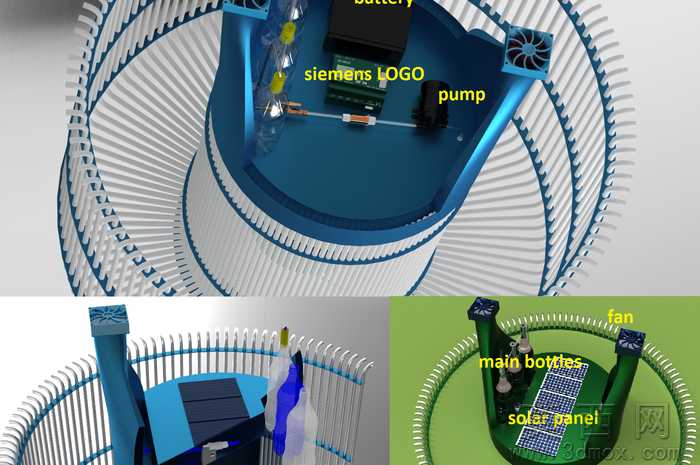

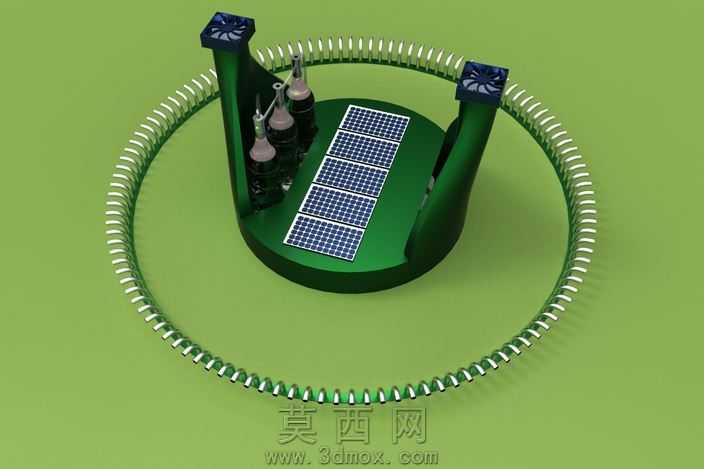

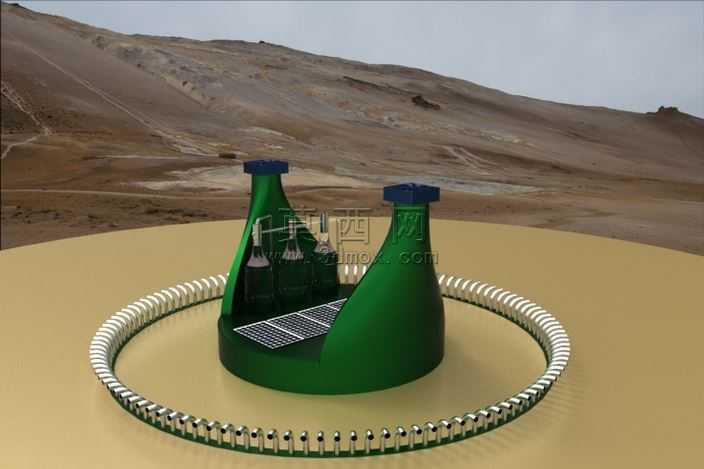

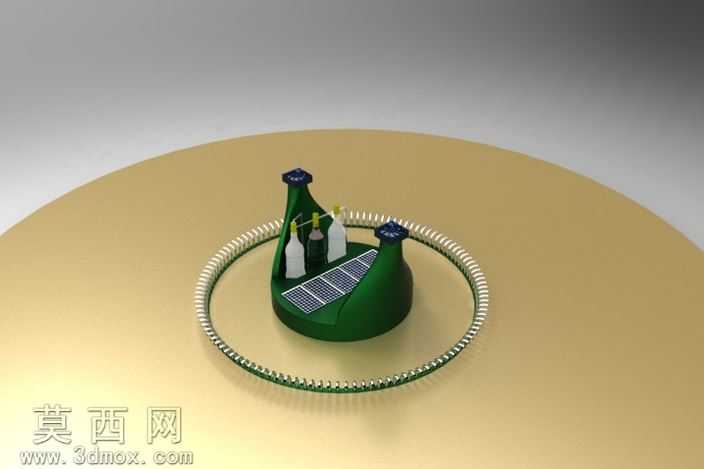

本作品为太阳能驱动的空气取水装置三维建模成果，整体采用对称式双立柱搭配圆形底座的结构布局，建模阶段通过参数化特征建模完成各部件的精准构建：首先绘制底座环形集水盘的草图，通过回转命令生成带内凹集水槽的盘体结构，再对盘体边缘做等距阵列生成环形导流齿结构，保证冷凝水可顺畅汇入集水区域。双取水立柱采用曲面放样命令构建，顶部预留太阳能板安装卡槽与进气口结构，立柱内部绘制螺旋冷凝流道，还原空气流经降温的通路结构；底座中央的太阳能板采用拉伸加拔模命令制作，表面添加光伏板分格纹理，还原真实光伏组件的外观特征。渲染阶段采用哑光深绿色塑料材质作为立柱主体材质，模拟户外耐候工程塑料的质感，集水盘采用磨砂金属材质搭配浅金色哑光地面环境，突出装置的户外使用场景；太阳能板表面添加半透明玻璃盖板材质，搭配深蓝色光伏电池片纹理，还原光伏组件的光学特性，瓶体部件采用透明玻璃材质搭配白色标签纹理，还原储水容器的真实质感。设计思路围绕低能耗户外取水需求展开，整体结构无外接电源依赖，通过顶部太阳能板为内置双风扇与冷凝模块供电，风扇从进气口吸入湿热空气，空气流经地下低温管道段时降温冷凝，冷凝水汇入集水盘后通过微型泵输送至储水瓶中，建模过程中特意优化了流道的弯折角度，减少空气流通阻力，同时将储水单元设计为快拆式结构，方便取水操作，整体模型完整还原了装置从进气、冷凝、集水到储水的全流程结构，各部件装配关系清晰，可直接用于结构验证与展示演示。
