透明针筒式注射器三维结构设计作品

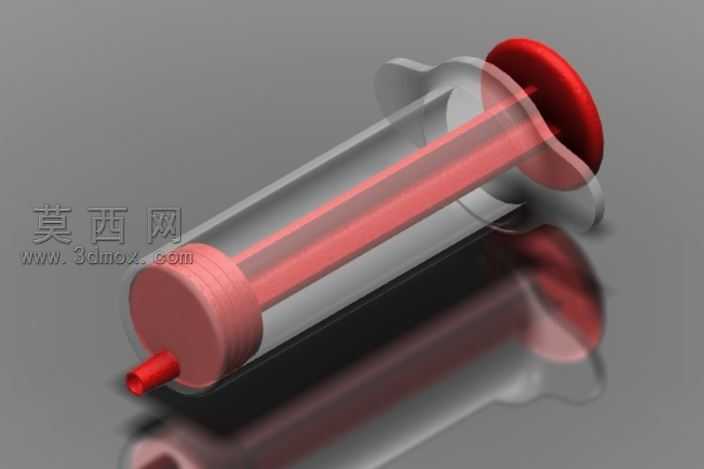

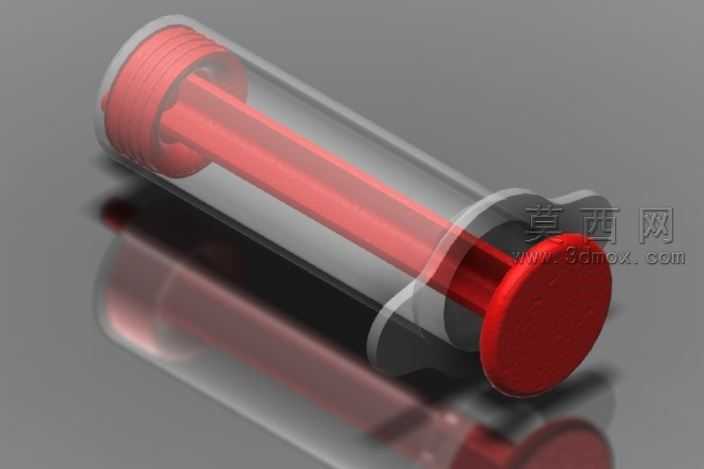

本作品为注射器三维结构设计，建模阶段采用Autodesk Inventor完成全参数化建模流程，首先对注射器的核心组成部件进行拆分建模，分别构建前端出液乳头、针筒外筒、内部活塞、活塞杆以及尾部按压推盘五个独立零件。建模过程中严格遵循医用注射器的尺寸比例规范，针筒外筒采用薄壁圆筒结构设计，内壁设置光滑的导向曲面，保证活塞运动过程中的同轴度与密封性；前端出液乳头采用标准鲁尔接头的锥度结构，还原实际产品的接口适配特性；活塞部分设计有多层环形密封凸缘结构，模拟真实橡胶活塞的密封形态，确保推注过程中无液体渗漏；活塞杆采用十字加强筋结构，在保证结构强度的同时减少材料占用，尾部推盘设计为带翻边的圆盘形态，匹配手指按压的人机交互尺寸。材质与渲染阶段，针对不同部件赋予差异化材质属性，针筒外筒采用高透明聚碳酸酯材质，调整折射指数与透光率参数，还原透明塑料的通透质感，同时添加轻微的磨砂表面粗糙度，避免过度通透导致的失真；活塞与活塞杆采用医用级聚丙烯的半透明红色材质，设置次表面散射参数，模拟塑料材质的光线穿透效果，让红色部件呈现出温润的通透质感；场景搭建采用深色反光地面，添加柔和的环境HDR光照，通过三点布光方案突出模型的结构轮廓，在地面生成自然的倒影效果，增强作品的视觉层次感。结构设计上充分还原注射器的运动逻辑，各零件之间设置正确的装配约束关系，活塞杆可沿针筒轴向完成往复运动，活塞与针筒内壁设置接触约束，模拟真实的推注阻尼效果，整体模型无破面、无重叠几何，所有倒角与圆角细节均按照实际产品的工艺要求添加，针筒尾部的指撑翻边、活塞杆末端的限位结构都做了精细化还原，既保证了模型的视觉真实感，也具备结构合理性，可用于医疗器具结构演示、医用产品设计参考等场景。
