嵌入式双口USB-A母座接口结构设计

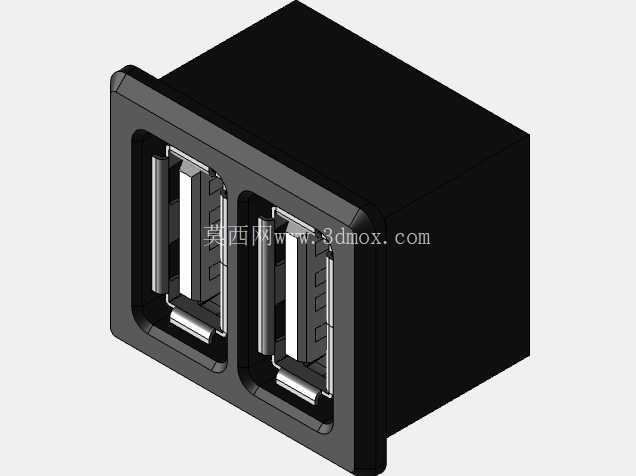

　　这款双USB-A接口采用嵌入式面板安装结构，在各类工业控制终端、小型设备外置供电、桌面集成面板、车载改装面板等场景中应用广泛，能够同时为两路USB设备提供数据传输或者5V直流供电通路，解决单口接口占用面板空间、多设备接驳需要额外扩展的问题。从结构设计来看，整体外壳采用阻燃工程塑料注塑成型，外壳做了卡扣式安装结构，无需额外螺丝固定，在对应厚度的面板上开出匹配尺寸的矩形安装孔后，将接口整体推入安装孔即可依靠侧边的弹性卡扣卡紧在面板上，安装效率远高于螺丝固定的同类接口，同时外壳边缘做了限位凸台，能够精准控制接口嵌入面板的深度，避免推入过深导致接口端面凹陷、插拔USB公头时对位不准的问题。

　　接口内部的两个USB-A母座采用平行排布设计，两个接口的中心间距做了冗余设计，即使同时插入两个尺寸较大的USB公头，也不会出现相邻插头互相干涉、无法同时插到底的情况，母座内部的金属接触弹片采用高弹性铜材冲压成型，表面做镀镍处理，既保证插拔时的接触可靠性，也能提升耐插拔寿命，满足频繁插拔使用的工况需求。接口尾部预留了焊线式接线位，分别对应电源正负极、数据正负信号引脚，可根据实际使用需求选择焊接电源线仅做供电输出，或者焊接带屏蔽的数据线实现数据传输功能，尾部出线位置做了防拉扯的挡线结构，焊接完成后可点胶固定线材，避免外力拉扯线材导致焊点脱落。

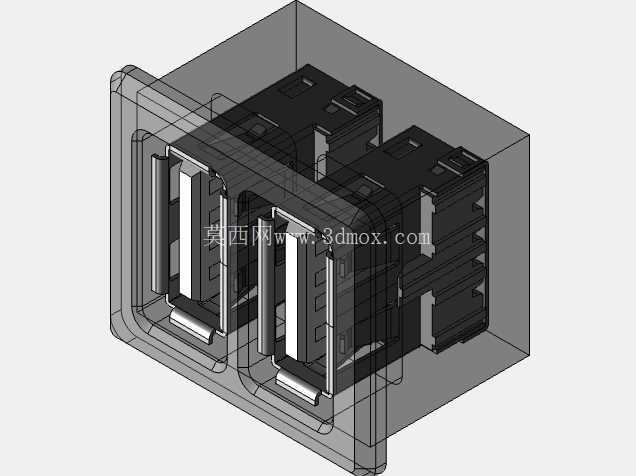

　　从安装边界尺寸来看，整体外形为方正的矩形结构，安装孔的开孔公差控制在±0.1mm范围内，适配1.0-2.0mm厚度的塑料、金属、木质等各类材质面板，接口伸出面板背面的长度做了压缩设计，不会占用面板后方过多的内部空间，适合内部空间紧凑的小型设备使用。在建模过程中，完整还原了接口的卡扣弹性结构、母座内部弹片位置、引脚排布细节，可直接用于面板开孔设计、设备结构干涉检查，也可作为标准件导入整机装配模型中，提前验证安装位置的合理性，避免实际生产时出现开孔尺寸错误、接口与内部结构干涉的问题。
