AMS1117降压模块5V转3.3V电源转换板

项目分类:3D模型 发布时间:2021-08-28 ID:248775
  • AMS1117降压模块5V转3.3V电源转换板
  • AMS1117降压模块5V转3.3V电源转换板

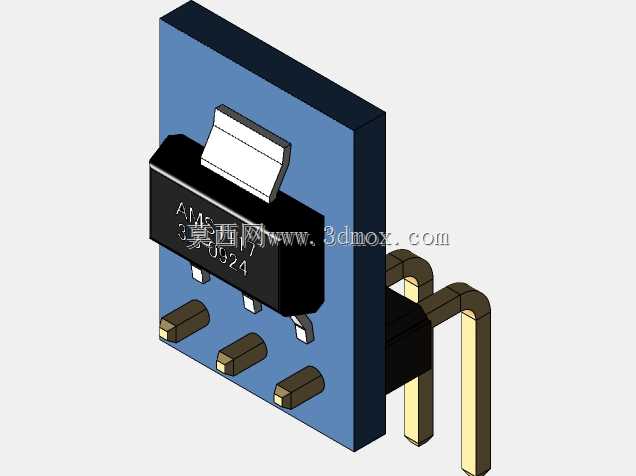

在嵌入式开发、工控板卡供电改造、小型电子设备集成场景中,5V转3.3V的稳压需求几乎随处可见,这款基于AMS1117芯片搭建的降压转换模块,就是针对这类低压差稳压需求设计的实用电路载体。做硬件结构设计时,这类小模块的安装边界往往容易被忽略,不少工程师在布局时只预留了芯片本身的空间,忽略了外围引脚、外接插针的折弯余量,最后装配时出现干涉返工的问题。这款模块的设计思路很务实,没有做多余的冗余结构,将AMS1117稳压芯片直接贴装在蓝色PCB基板上,输入、输出、接地引脚都引出了直插式焊盘,同时配套了折弯成型的铜质插针,既可以直接焊接在主板上做板载供电,也可以通过插针接插在面包板、原型板上做调试使用。从结构细节来看,芯片采用SOT-223封装,自身带有小型散热片结构,贴装在PCB上时,基板的铜箔可以辅助散热,在1A以内的输出电流工况下,不需要额外加装散热片就能稳定工作,足够覆盖绝大多数单片机、传感器、小型逻辑芯片的供电需求。模块的引脚布局做了标准化处理,三个功能引脚间距符合通用2.54mm排针间距规范,不管是手工焊接还是批量波峰焊都能适配,插针的折弯角度做了90度直角处理,当模块需要卧式贴装在设备内部时,折弯插针可以直接贴合主板焊盘,不需要额外调整引脚形态,能减少装配时的人工调整工时。实际选型使用时,要注意模块的安装高度,直插立式安装时,从PCB底部到芯片顶部的整体高度控制在10mm左右,卧式贴装时整体高度不到5mm,能适配内部空间紧凑的手持设备、小型传感节点的安装需求。PCB基板的边缘做了圆角处理,没有尖锐的毛刺,在批量装配时不会划伤操作人员的手套,也不会刮伤设备内部的其他线材。电路设计上,模块预留了输入输出滤波电容的焊装位置,实际使用时可以根据负载的纹波要求,焊接对应容值的陶瓷电容,进一步降低输出电压的纹波系数,给对供电稳定性要求高的射频模块、高精度ADC芯片供电时,也能满足供电纯度要求。不少做小型智能设备的工程师在结构建模时,往往会忽略这类供电模块的准确外形,导致结构件预留的安装槽位尺寸不符,要么装不进去,要么预留空间过大出现模块晃动的问题,这个三维模型完整还原了PCB板厚、芯片外形、插针的折弯形态与伸出长度,甚至连引脚的倒角、芯片表面的标识印刷位置都做了准确还原,在做整机结构装配校验时,可以直接导入装配体,检查模块与周边结构件、接插件的间隙,提前排查干涉问题。在做设备内部走线规划时,也可以依托这个模型预留出输入输出线材的弯折空间,避免线材被模块边缘挤压破损,提升整机的装配可靠性。
