Fusivel3AG系列40mm通孔陶瓷熔断器终端结构

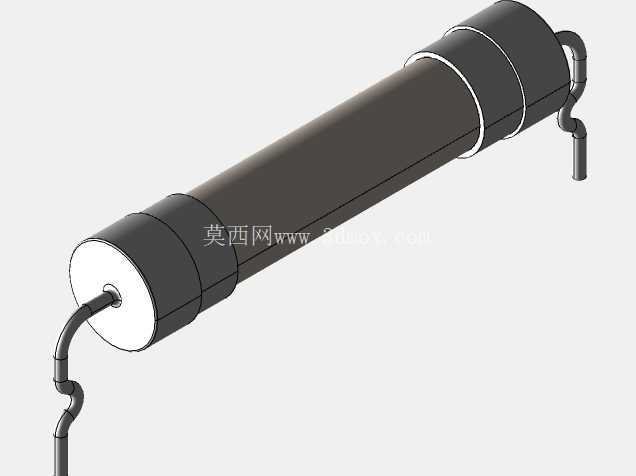

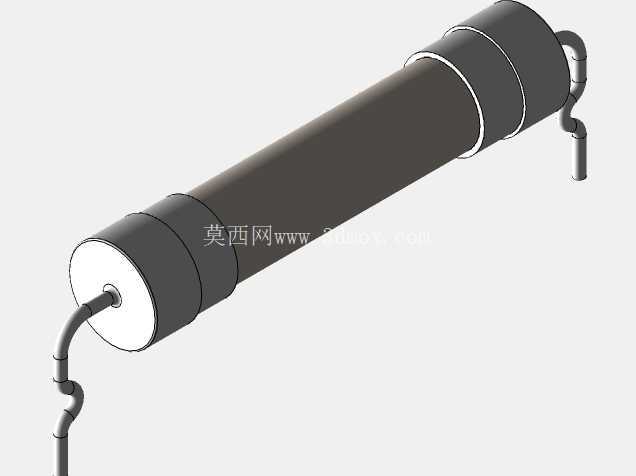

　　该熔断器终端结构主要面向工业配电、低压电控回路、精密仪器供电线路的过流保护场景，在实际工程应用中，这类元件常被布置在控制柜内部的熔断器座、PCB板载安装位以及设备进线端的保护模块内，承担回路过流时快速分断、避免后端精密器件被大电流损毁的核心作用。从结构设计来看，主体采用长圆柱陶瓷管作为绝缘承载基体，陶瓷材质本身具备优异的耐高温、抗电弧烧蚀特性，能够在熔体熔断瞬间承受内部电弧的高温冲击，避免壳体炸裂引发周边线路二次损伤。

　　两端的金属端盖采用压合封装工艺，与陶瓷管外壁保持紧密贴合，既可以固定内部的熔体结构，也能实现与外部安装座的可靠导电接触，端盖侧面引出的弯折接线端采用圆弧过渡结构，能够适配硬线压接、焊片焊接两种常见的接线方式，弯折段的曲率半径经过反复校核，既不会因为弯折半径过小导致接线端根部应力集中断裂，也不会因为尺寸过大挤占周边的安装空间。产品的核心设计思路围绕分断可靠性与安装适配性展开，内部熔体的排布与陶瓷管内壁保持足够的安全间隙，避免熔断过程中金属飞溅附着在陶瓷内壁引发绝缘失效，两端引出端的长度与弯折角度参考了主流熔断器安装座的接线空间要求，能够直接替换同规格的传统玻璃管熔断器，不需要对原有安装位进行二次改型。

　　从安装边界来看，该元件的圆柱主体直径适配标准3AG规格熔断器的安装卡槽，40mm的通孔长度对应的整体管长能够匹配常规导轨式熔断器座、板载焊接式熔断器夹的夹持范围，引出端的接线位置预留了足够的导线压接空间，即使采用带绝缘护套的接线端子，也不会和周边相邻的电气元件产生结构干涉。在实际选型应用中，这类陶瓷材质的熔断器相比同规格玻璃管产品，更适合应用在存在短时冲击电流、分断电流等级更高的工业回路中，其结构强度更高，抗振动性能更好，能够适应机床、工业自动化设备这类存在持续振动的工作场景，不会因为设备运行过程中的持续振动导致端盖松脱、熔体移位引发的接触不良问题。

　　建模过程中对陶瓷管与金属端盖的配合公差做了精准还原，压合位置的过盈量参考了实际生产中的装配工艺要求，引出端的弯折处做了圆角处理，还原了实际冲压加工的工艺特征，能够直接用于电气控制柜的布线仿真、安装干涉检查以及BOM清单的元件选型核对工作。
