微星CUBI5迷你主机机箱结构设计

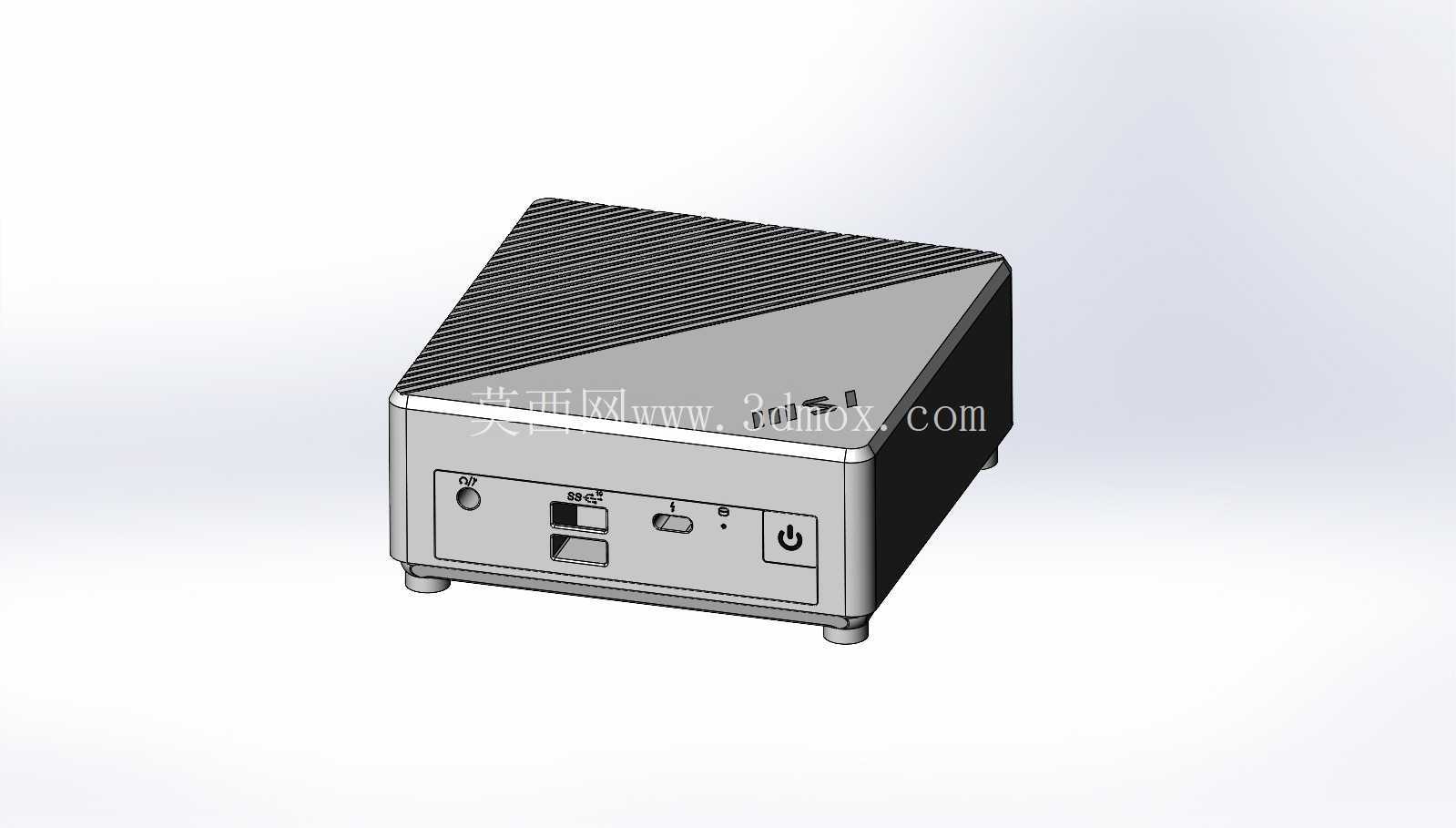

　　这款迷你主机机箱的结构设计，首先要匹配紧凑型桌面计算设备的安装需求，在极小的空间内完成主板、内存、固态、散热模组的容纳边界规划，整体外形采用斜切顶面的方正造型，边角做小圆弧过渡，既避免直角磕碰带来的使用损伤，也能在视觉上弱化小体积设备的厚重感。机箱前面板的接口布局完全贴合日常使用的操作逻辑，电源按键设置在面板最右侧，位置醒目且误触概率低，音频接口、USB接口依次排布在面板中部，预留的功能拨杆位置也对应主板的功能扩展需求，不需要用户探身到机箱背部就能完成常用外设的插拔操作。

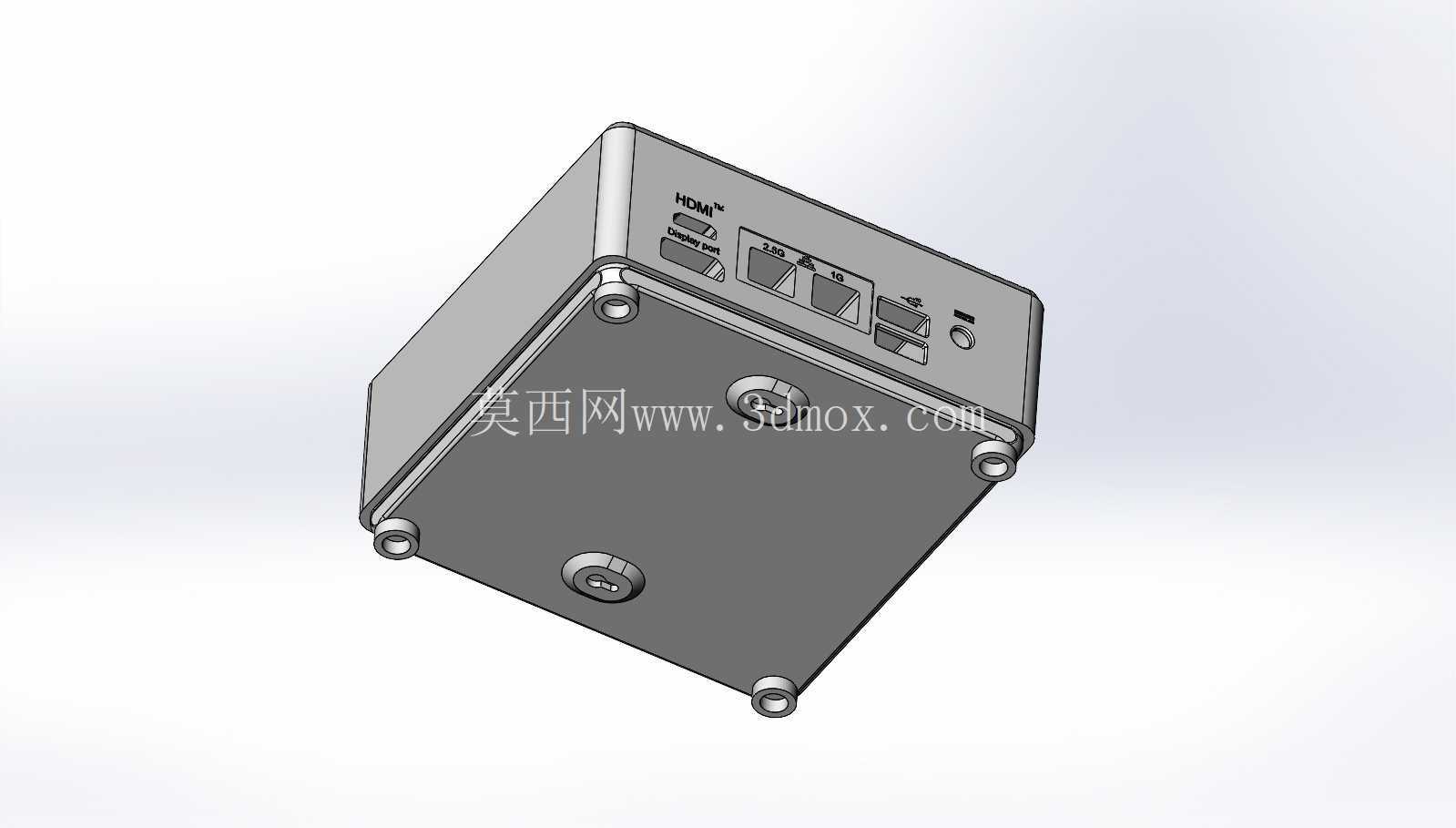

　　从安装边界来看，机箱底部设置了四个一体式的支撑脚垫，将箱体抬离桌面一定距离，既可以避免桌面水渍直接接触箱体金属外壳，也能在底部形成自然的通风间隙，辅助内部散热风道的气流循环，脚垫的安装位置避开了内部主板的固定螺柱区域，不会出现安装干涉的问题。机箱顶面的斜向纹理设计并非单纯的装饰作用，细密的斜向筋条可以增加顶面的结构强度，避免小体积箱体在受到顶部压力时出现凹陷变形，同时纹理方向也能引导气流顺着斜向流动，辅助顶部散热区域的热量散出。

　　在实际应用场景中，这类迷你机箱可以适配桌面办公的迷你主机配置、工业控制现场的嵌入式计算终端、展厅互动设备的内置主机单元，相比标准ATX机箱，它的占用空间不足传统机箱的十分之一，可以直接固定在显示器背部、设备机柜的空余槽位、桌面下方的隐蔽区域，不会占用宝贵的操作台面空间。设计过程中对箱体的拼接公差做了严格控制，上下壳体的配合间隙控制在0.2mm以内，既保证装配后的整体密封性，减少灰尘进入箱体内部的概率，也不会出现壳体错位、接缝不均的外观问题。前面板的接口开孔位置做了翻边处理，避免开孔边缘的毛刺割伤用户插拔外设时的手指，同时翻边结构也能增加开孔处的结构强度，多次插拔外设也不会出现接口周边塑料开裂的问题。

　　箱体侧面预留了散热通风的开孔区域，开孔的尺寸和排布密度经过匹配计算，既保证足够的通风量满足低功耗硬件的散热需求，也能控制开孔大小避免较大的杂物掉入箱体内部。整体结构没有采用复杂的卡扣设计，后期维护拆卸时只需要拧下底部的固定螺丝就能打开壳体，不需要借助专用撬具，降低了普通用户升级硬件的操作门槛，壳体内部的螺柱位置完全对应对应型号主板的安装孔位，不需要额外加装转接支架就能完成主板的固定，电源模块的安装位也做了绝缘隔离处理，避免电源外壳和主板元器件接触造成短路风险。
